Les normes forment la base de tous les calculs de structures. L’onglet Normes I permet de définir les règlements principaux selon lesquels le modèle est vérifié.
Si l’assistant de combinaison et les assistants de charge sont activés (voir le chapitre Modules complémentaires) dans l’onglet « Module », vous pouvez choisir respectivement le « Groupe de normes » avec l’« annexe nationale » ou l’« édition ».
Groupe de normes
Définissez dans la colonne de gauche le « Groupe de normes » applicable aux différents critères de votre modèle. La liste propose différents règlements au choix.
La section « Assistant de classification et de combinaison de cas de charge » permet de contrôler les règles selon lesquelles les combinaisons de charges sont formées. Les normes suivent des approches différentes pour déterminer les efforts internes afin d’assurer la résistance et la fonctionnalité.
Cocher la case « Supplémentaires » vous permet d’activer d’autres normes pour l’assistant de classification et de combinaison des cas de charge en cliquant sur
.
La norme dans la section « Assistants de charge » permet de contrôler la génération automatique des charges de vent et de neige pour les formes de bâtiments standard.
La section « Vérification | Groupe de normes » règle les normes utilisées pour les vérification des différents matériaux ou pour des analyses spéciales. Une catégorie est accessible uniquement si le module complémentaire correspondant est activé dans l’onglet Modules.
Annexe nationale | Édition
Pour des normes comme l’Eurocode, des réglementations spécifiques existent pour chaque pays : les règles de combinaison et de vérification sont définies dans la norme européenne, mais les États sont autorisés à ajuster de nombreux coefficients partiels et paramètres de calcul. Sélectionnez l’annexe nationale ou l’édition pour les groupes de normes concernés dans la deuxième colonne.
Avec l’option « CEN », les coefficients et paramètres recommandés par la Commission européenne s’appliquent.
Cliquer sur
vous permet de masquer et d’afficher les anciennes versions des normes dans la liste.

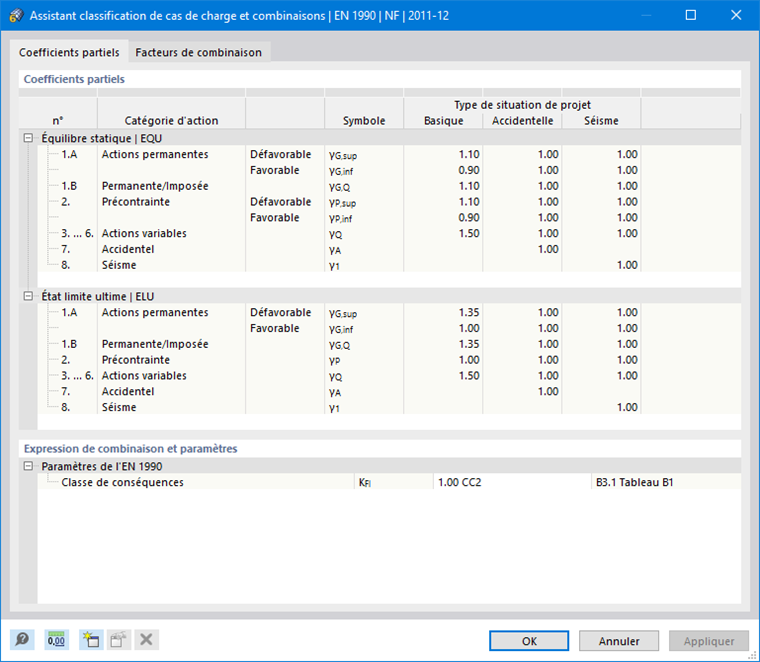

Pour vérifier les coefficients partiels et de combinaison de la norme, cliquez sur
à côté de la zone de texte. Une boîte de dialogue apparaît, dont le contenu dépend du groupe de normes.
Modifier les paramètres pour les assistants de combinaison

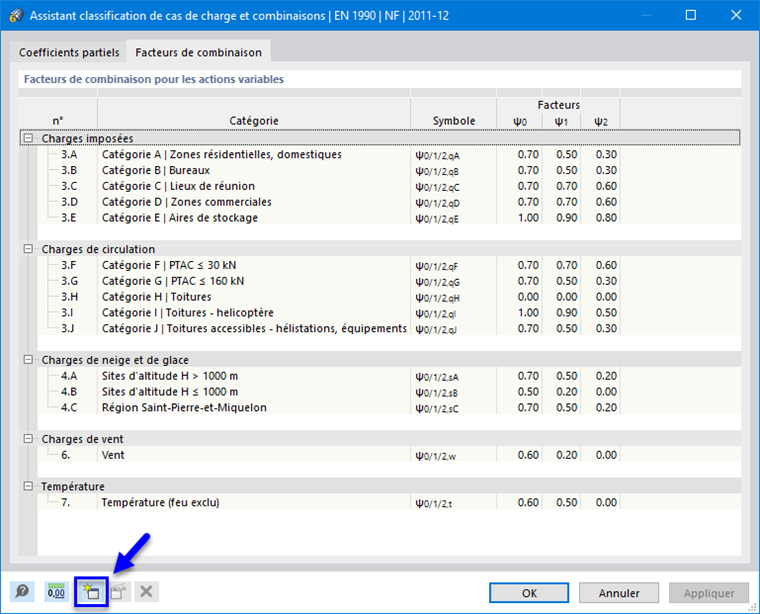

Les coefficients partiels et de combinaison d’une annexe nationale ou d’une édition de norme ne sont pas modifiables. Pour combiner les cas de charge selon des coefficients personnalisés, sélectionnez une annexe ou une édition dont les paramètres serviront de référence. Ouvrez ensuite la boîte de dialogue « Assistant de classification de cas de charge et de combinaison » à l’aide du bouton
.
Cliquez sur

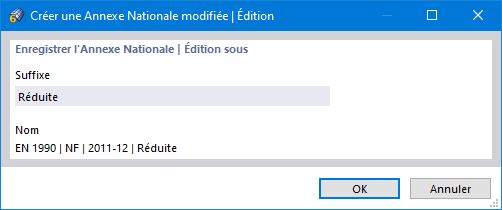

pour ouvrir une nouvelle boîte de dialogue. Indiquez-y un « suffixe de nom » pour l’annexe modifiée.
Après validation, vous pouvez ajuster individuellement les coefficients. Finalisez les modifications dans la boîte de dialogue « Assistant de classification de cas de charge et de combinaison » en cliquant sur OK. L’annexe personnalisée sera alors disponible dans la liste de sélection.
Normes activées
Cette section donne un aperçu des règlements utilisés pour le modèle.
