Raidisseurs transversaux de barre peuvent être pris en compte lors de la vérification de la capacité portante au cisaillement des âmes des poutres pour limiter les panneaux de flambement. D'autres vérifications, par exemple pour l'introduction de charges concentrées dans le raidisseur, ne sont pas effectuées.
Assigné à la barre / ensemble de barres
Les raidisseurs transversaux de barre sont organisés comme des Typen für Stäbe. L'assignation de raidisseurs transversaux à une ou plusieurs barres peut être effectuée via le dialogue d'édition de la barre, la sélection dans le dialogue de raidisseur transversal ou via le tableau d'entrée (voir le chapitre Dimensionnement acier).
Les raidisseurs transversaux peuvent également être assignés à un ensemble de barres. La position d'un type de raidisseur se réfère alors à la longueur de l'ensemble de barres.
Type et position du raidisseur
Dans le tableau, vous définissez les raidisseurs présents sur la barre avec leurs positions x. Avec le bouton
, vous pouvez passer entre l'entrée absolue et relative de la distance, avec le bouton
trier la liste par positions x.

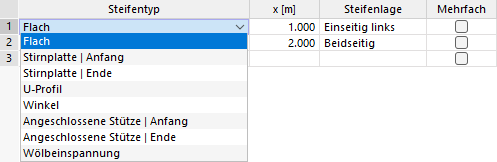

Différents types de raidisseurs sont disponibles dans la liste.
Les types tels que les raidisseurs plats ou les angles nécessitent de définir la 'position du raidisseur': à gauche, à droite ou des deux côtés. Le côté gauche est considéré comme étant du côté négatif de y de la barre.
Si la barre possède plusieurs raidisseurs du même type, cochez la case 'Multiple'. Dans la section 'Paramètres', vous pouvez alors définir le nombre et le décalage (distance) des raidisseurs.
Paramètres

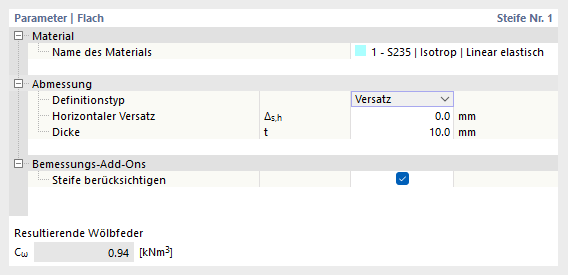

Dans la section inférieure du dialogue, vous définissez les principales caractéristiques du raidisseur. Les paramètres se réfèrent à l'entrée qui est sélectionnée dans le tableau Type et position du raidisseur. En règle générale, des indications sur le matériau et les dimensions du raidisseur sont nécessaires.
Avec le type de définition 'Décalage', vous pouvez définir la largeur du raidisseur par rapport au contour de la section transversale : Un décalage horizontal Δs,h = 0 fixe le raidisseur à ras entre les bords extérieurs. Si vous changez l'option en 'Taille' dans la liste, vous pouvez également indiquer directement la largeur b.
Pour que le raidisseur soit pris en compte dans le dimensionnement acier, la case Prendre en compte le raidisseur dans la catégorie 'Add-Ons de dimensionnement' doit être activée. Cette option n'est pas disponible pour tous les types de raidisseurs, selon la norme de dimensionnement. Une classification concernant la déformabilité du raidisseur peut être nécessaire.
Ressort de gauchissement résultant
Si l'add-on Torsion par flexion-torsion (7 degrés de liberté) est activé, les raidisseurs transversaux de barre sont utilisés pour définir des ressorts de gauchissement lors du calcul de barres avec sept degrés de liberté. Plus d'informations à ce sujet sont disponibles dans le chapitre Raidisseurs transversaux de barre du manuel de l'add-on.
Lors de l'utilisation de raidisseurs transversaux pour le dimensionnement acier, la rigidité du ressort de gauchissement affichée sert uniquement à titre d'information. Il n'y a pas de transfert automatique vers l'entrée des appuis nodaux dans les dialogues des Longueurs de flambement ou Conditions aux limites.
