Wyrównanie

Wyrównanie opisuje przekształcenie przestrzennie zakrzywionej powierzchni w powierzchnię płaską, w celu uzyskania płaskich wzorów wykrojów do konstrukcji membranowych. Ponieważ zakrzywiona powierzchnia jest przekształcana w płaską powierzchnię, w wyniku procesu wyrównania – w zależności od wybranej metody – występują pewne zniekształcenia lokalizacji, dystansu, kąta i wielkości.

W kartografii wyrównanie jest uważane za ważny warunek odwzorowania do przekształcenia zakrzywionej powierzchni ziemi w płaską mapę. W inżynierii budowlanej wyrównanie stosuje się do określenia płaskich wzorów wykrojów dla sprężonych konstrukcji membranowych.

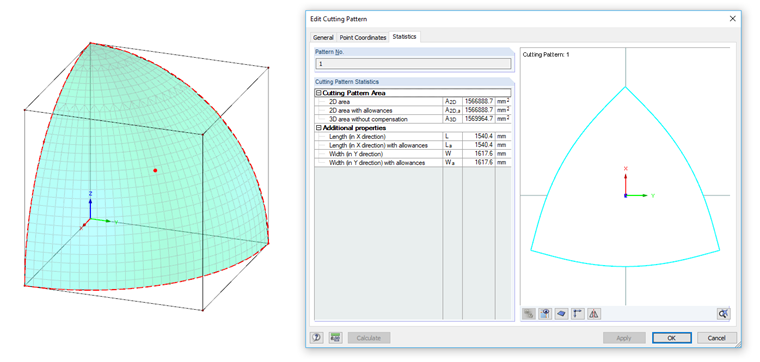

Numeryczne wyrównanie dowolnych powierzchni jest możliwe za pomocą modułu dodatkowego RF-ZUSCHNITT dla RFEM 5. Oprócz samego wyrównania, program ten oferuje dodatkowo opcję uwzględnienia kompensacji i dodatku na krawędź.
