Mise à plat

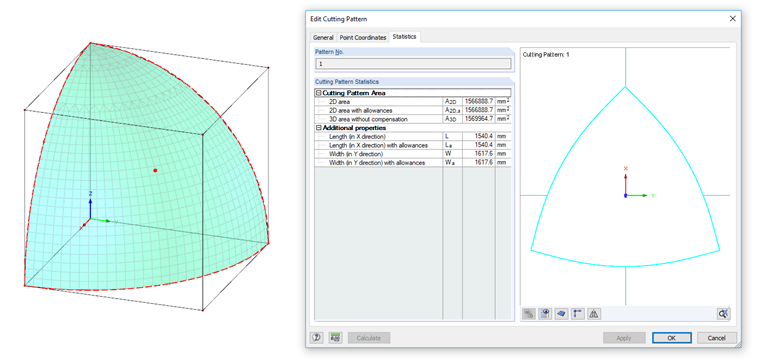

La mise à plat permet de transférer une surface 3D en une surface plane afin d'obtenir un patron de coupe plan pour les structures à membrane. Da hier eine gewölbte Fläche in eine ebene Grundrissfläche überführt wird, ergeben sich – abhängig von der gewählten Methode – durch den Verebnungsprozess gewisse Lage-, Distanz-, Winkel- und Größenverzerrungen.

In der Kartografie gilt die Verebnung als wichtige Abbildungsbedingung zur Wandlung der gekrümmten Erdoberfläche in eine ebene Landkarte. Im Bauingenieurwesen wird die Verebnung zur Ermittlung der ebenen Zuschnittmuster für vorgespannte Membrankonstruktionen angewandt.

Eine numerische Verebnung von beliebigen Flächen ist mit dem Zusatzmodul RF-ZUSCHNITT für RFEM 5 möglich. Neben der reinen Verebnung gibt dieses Programm zusätzlich die Option zur Berücksichtigung einer Kompensation und Randzugabe.
