Vyrovnání

Vyrovnání popisuje převod prostorově zakřivené plochy na rovinnou plochu, aby se získaly rovinné střihové vzory pro membránové konstrukce. Protože zde dochází k převodu zakřivené plochy na rovinnou půdorysnou plochu, vznikají – v závislosti na zvolené metodě – určitá zkreslení polohy, vzdálenosti, úhlu a velikosti v důsledku vyrovnávacího procesu.

V kartografii se vyrovnání považuje za důležitou podmínku zobrazení pro přeměnu zakřiveného zemského povrchu na rovinnou mapu. Ve stavebním inženýrství se vyrovnání používá k určení rovinných střihových vzorů pro předpjaté membránové konstrukce.

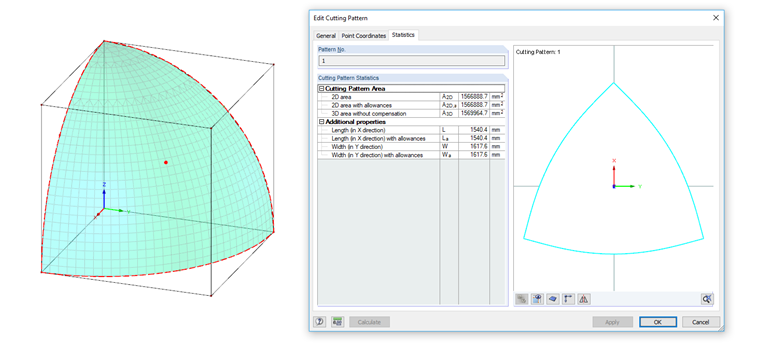

Numerické vyrovnání libovolných ploch je možné s přídavným modulem RF-ZUSCHNITT pro RFEM 5. Kromě samotného vyrovnání nabízí tento program také možnost zohlednění kompenzace a přídavku na okraji.
