Modificaciones estructurales

Una modificación de estructura permite ajustar individualmente las rigideces de los materiales, objetos y tipos de objetos. Además, es posible desactivar objetos seleccionados o propiedades no lineales de objetos para el cálculo.

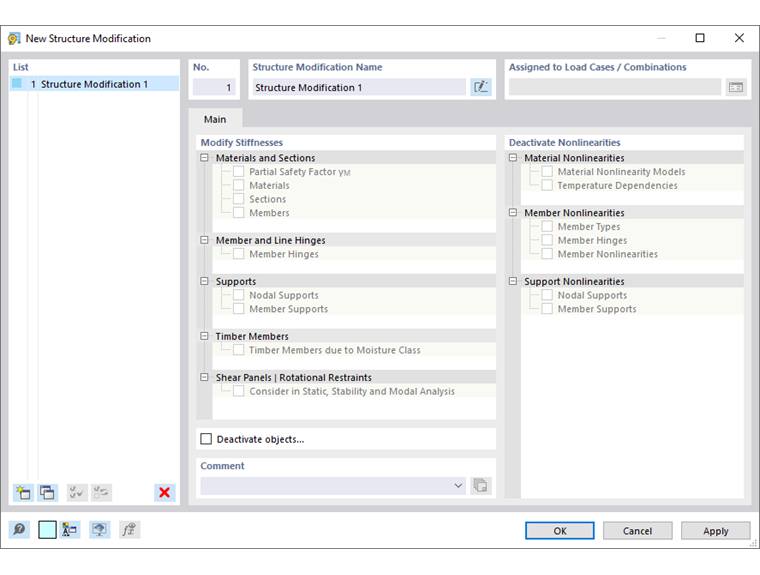

Cuadro de diálogo 'Nueva modificación estructural'

Modificar rigideces

En esta sección, marque las casillas para indicar para qué tipos de objetos desea ajustar las rigideces. Puede cambiar las propiedades de los materiales, secciones, barras, articulaciones y apoyos. Además, es posible considerar las rigideces específicas del objeto de algunos complementos de diseño para el análisis estático, por ejemplo, la clase de humedad de barras de madera según SIA 261 [1] en conexión con SIA 265 [2] o la influencia de los campos de corte y las fundaciones rotacionales para barras en un cálculo con siete grados de libertad.

Puede definir las propiedades de rigidez de los objetos individuales en pestañas separadas. Están ajustadas al tipo de objeto. Para ajustar la rigidez de un material, por ejemplo, introduzca el factor de multiplicación o factor de división para el módulo de elasticidad y el módulo de cortante.

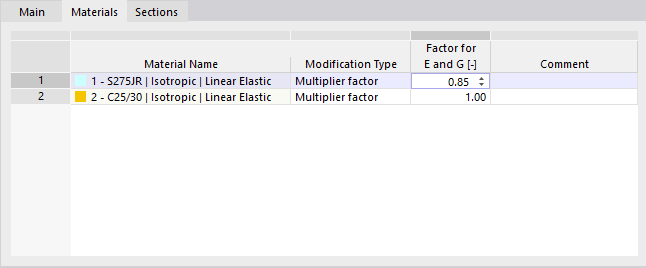

Ajuste de la rigidez del material a través de un factor

En secciones, apoyos y articulaciones, puede establecer factores para las rigideces o grados de libertad individuales. La imagen siguiente muestra cómo se reduce el momento de inercia torsional de una sección rectangular al 10 % de su rigidez.

Ajuste de la rigidez de la sección para la torsión

En el caso de las barras, se debe asignar o definir de nuevo un tipo de modificación de rigidez en la pestaña correspondiente. Los parámetros de este tipo se describen en el capítulo Modificaciones de rigidez de barras.

Definición de la modificación de rigidez para barras

Ingrese los números de las barras relevantes o seleccione los objetos gráficamente a través del botón .

Desactivar no linealidades

Si en el modelo se utilizan objetos con propiedades no lineales, puede desactivar el efecto de tipos de objetos individuales. Esto le permite, por ejemplo, prevenir 'tipos de barra' fallidos como barras de tracción y compresión o fuerzas de levantamiento en un 'apoyo de barra' que actúa de manera no lineal. Todos los objetos cuyas casillas de verificación estén marcadas se considerarán como lineales en el cálculo.

Otras opciones

La función 'Desactivar objetos' ofrece la posibilidad de no considerar ciertos objetos del modelo en el cálculo. Esto le permite, por ejemplo, examinar el efecto de barras temporales (soportes de montaje) o apoyos sin eliminarlos.

Al marcar la casilla de verificación, estará disponible la pestaña 'Desactivar objetos'.

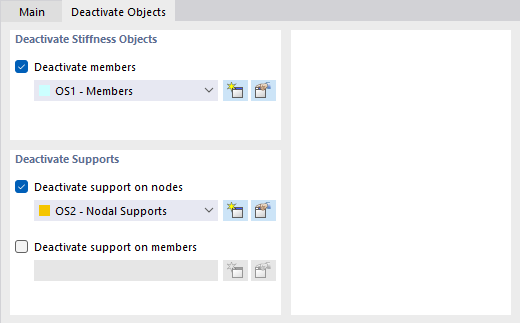

Desactivación de barras y apoyos en nudos

Puede inactivar tanto los 'objetos de rigidez' como las 'apoyos'. Los objetos individuales se deben definir en una 'selección de objetos' (ver capítulo Selección de objetos). Seleccione en la lista una selección de objetos existente o cree un nuevo tipo a través del botón .
