Změny v konstrukci

Modifikace struktury umožňuje individuálně přizpůsobit tuhost materiálů, objektů a typů objektů. Dále je možné deaktivovat vybrané objekty nebo nelineární vlastnosti objektů pro výpočet.

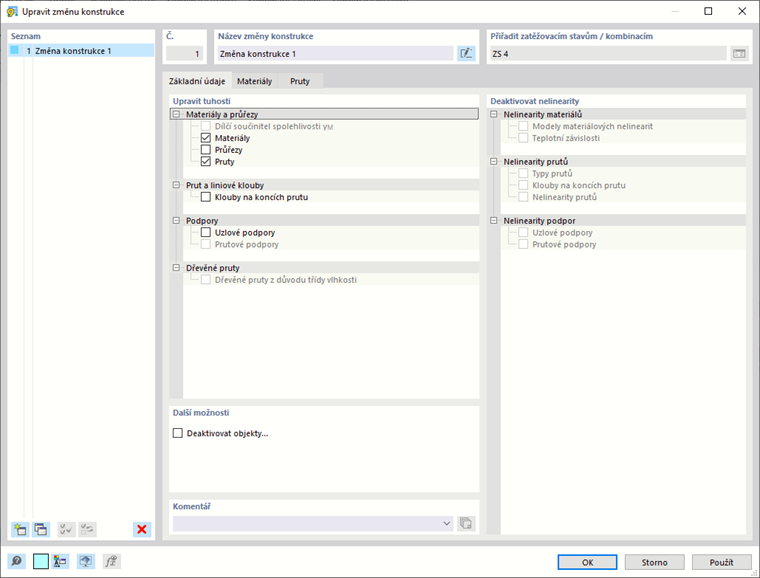

Dialog 'Nová úprava konstrukce'

Modifikace tuhostí

V této části zaškrtněte, pro které typy objektů chcete upravit tuhosti. Můžete změnit vlastnosti materiálů, průřezů, prutů, kloubů a podpor. Je také možné zohlednit specifické tuhosti objektů některých přídavných modulů pro statickou analýzu, například vlhkostní třídu dřevěných prutů podle SIA 261 [1] ve spojení se SIA 265 [2] nebo vliv osových délek a přizpůsobení kroucení pro Pruty při výpočtu se sedmi stupni volnosti.

Tuhostí vlastnosti jednotlivých objektů můžete nastavit na samostatných kartách. Jsou přizpůsobeny typu objektu. Pro úpravu tuhosti materiálu například zadejte multiplicativní faktor nebo dělicí faktor pro modul pružnosti a smykový modul.

Úprava tuhosti materiálu pomocí součinitele

U průřezů, podpor a kloubů můžete nastavit faktory pro jednotlivé tuhosti nebo stupně volnosti. Následující obrázek ukazuje, jak se moment setrvačnosti torze obdélníkového průřezu zredukuje na 10 % tuhosti.

Úprava tuhosti průřezu pro kroucení

U prutů je na příslušné kartě nutné přiřadit nebo nově definovat typ modifikace tuhosti. Parametry tohoto typu jsou popsány v kapitole Modifikace tuhosti prutů.

Zadání úpravy tuhosti pro pruty

Zadejte čísla relevantních prutů nebo vyberte objekty prostřednictvím tlačítka graficky.

Deaktivace nelinearit

Pokud jsou v modelu použity objekty s nelineárními vlastnostmi, můžete deaktivovat účinek jednotlivých typů objektů. Tímto způsobem můžete například zabránit neúspěšnému 'typu prutu' jako jsou tahové a tlakové pruty nebo odpadovým silám u nelineárně fungující 'prutové podpory'. Všechny objekty, jejichž kontrolní pole jsou zaškrtnuta, budou ve výpočtu považovány za lineární.

Ostatní možnosti

Funkce 'Deaktivace objektů' nabízí možnost některé objekty modelu nezvažovat při výpočtu. Takto můžete prozkoumat účinek dočasných prutů (montážních podpěr) nebo podpor, aniž byste pruty nebo podpory museli mazat.

Po zaškrtnutí kontrolního pole bude karta 'Deaktivace objektů' dostupná.

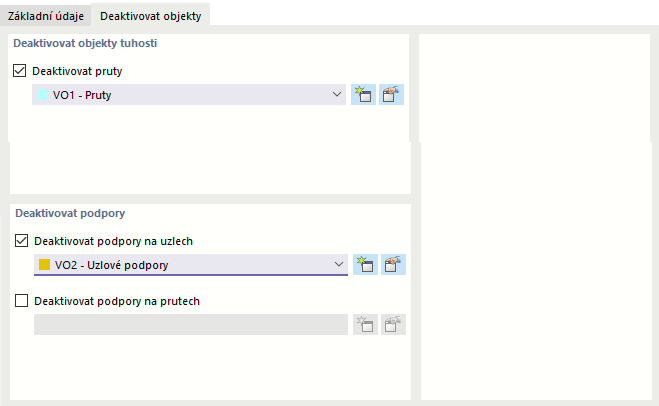

Deaktivace prutů a uzlových podpor

Můžete deaktivovat jak 'objekty tuhosti' jako pruty, tak 'podpory'. Jednotlivé objekty musí být definovány v 'selekci objektů' (viz kapitola Selekce objektů). Vyberte ze seznamu existující selekci objektů nebo prostřednictvím tlačítka vytvořte nový typ.
