Una modifica della struttura consente di adattare individualmente le rigidezze dei materiali, degli oggetti e dei tipi di oggetti. Inoltre, è possibile disattivare gli oggetti selezionati o le caratteristiche non lineari degli oggetti per il calcolo.
Modificare le rigidezze
In questa sezione, selezionando la casella di controllo, è possibile impostare per quali tipi di oggetti si desidera adattare le rigidezze. È possibile modificare le proprietà dei materiali, delle sezioni trasversali, delle aste, delle cerniere e degli appoggi. Inoltre, è possibile considerare le rigidezze specifiche degli oggetti di alcuni add-on di verifica per l'analisi statica, ad esempio la classe di umidità delle aste in legno secondo SIA 261 [1] in combinazione con SIA 265 [2] o l'influenza dei campi di taglio e delle ammortizzazioni torsionali per aste in un calcolo con sette gradi di libertà.
Le proprietà di rigidezza dei singoli oggetti possono essere impostate in schede separate. Sono adattate al tipo di oggetto. Per l'adattamento della rigidezza di un materiale, ad esempio, si specifica il fattore di moltiplicazione o il fattore di divisione per il modulo di elasticità e il modulo di taglio.
Per le sezioni trasversali, gli appoggi e le cerniere, è possibile impostare i fattori per le singole rigidezze o gradi di libertà. L'immagine successiva mostra come il momento d'inerzia torsionale di una sezione trasversale rettangolare sia ridotto al 10% della rigidezza.
Per le aste, nella scheda corrispondente è necessario assegnare o definire un nuovo tipo di modifica della rigidezza. I parametri di questo tipo sono descritti nel capitolo Modifiche di rigidezza dell'asta.
Inserisci i numeri delle aste rilevanti o seleziona gli oggetti graficamente tramite il pulsante
.
Disattivare le non linearità
Se nel modello vengono utilizzati oggetti con proprietà non lineari, è possibile disattivare l'effetto di singoli tipi di oggetto. In questo modo, ad esempio, puoi prevenire la caduta di 'Tipi di aste' come le aste di trazione e compressione o le forze sollevanti in supporti di aste che agiscono in modo non lineare. Tutti gli oggetti i cui campi di controllo del tipo sono selezionati, saranno considerati come lineari durante il calcolo.
Altre opzioni

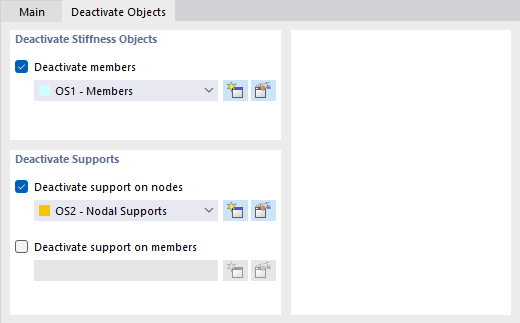

La funzione 'Disattivare oggetti' offre l'opportunità di non considerare alcuni oggetti del modello nel calcolo. Ad esempio, si possono esaminare gli effetti di aste temporanee (supporti di montaggio) o di appoggi senza eliminare le aste o gli appoggi.
Selezionando la casella di controllo, il pannello 'Disattivare oggetti' sarà disponibile.
È possibile disattivare sia gli oggetti rigidi come le aste che gli 'appoggi'. I singoli oggetti devono essere definiti in una 'Selezione di oggetti' (vedi capitolo Selezioni di oggetti). Seleziona una selezione di oggetti esistente nell'elenco o crea un nuovo tipo tramite il pulsante
.
