Modyfikacje konstrukcji

Modyfikacja konstrukcji umożliwia indywidualne dostosowywanie sztywności materiałów, obiektów i typów obiektów. Ponadto wybrane obiekty lub nieliniowe właściwości obiektów można dezaktywować na potrzeby obliczeń.

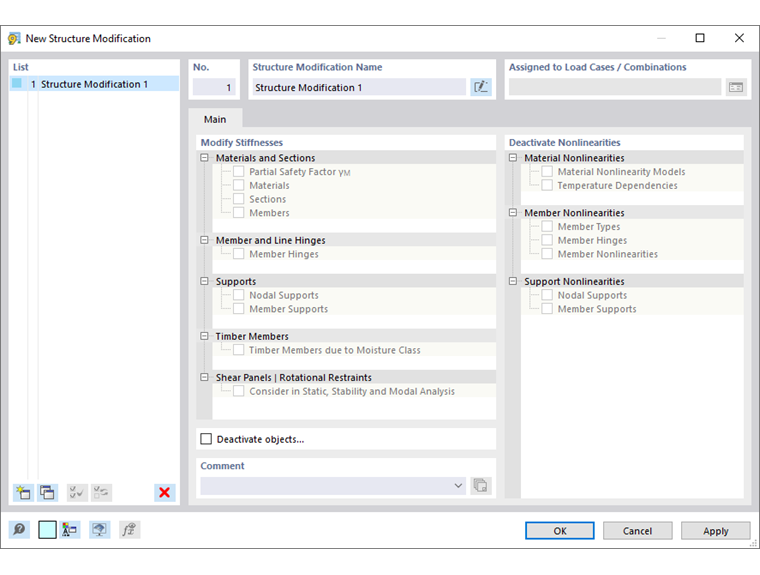

Okno dialogowe "Nowa modyfikacja konstrukcji"

Modyfikuj sztywności

W tej sekcji okna dialogowego należy wybrać typy obiektów, dla których mają zostać dostosowane sztywności. Można zmieniać właściwości materiałów, przekrojów, prętów, przegubów i podpór. Ponadto, w przypadku niektórych rozszerzeń do obliczeń, istnieje możliwość uwzględnienia specyficznych sztywności obiektów w analizie statyczno-wytrzymałościowej; na przykład klasa wilgotności prętów drewnianych zgodnie z SIA 261 [1] w połączeniu z SIA 265 [2] lub wpływ ścinania panele i ograniczenia obrotu dla Members w obliczenia z uwzględnieniem siedmiu stopni swobody.

Właściwości sztywności poszczególnych obiektów można zdefiniować w osobnych zakładkach. Są one dostosowane do typu obiektu. Na przykład w celu dostosowania sztywności materiału należy wprowadzić mnożnik lub dzielnik dla modułu sprężystości i modułu ścinania.

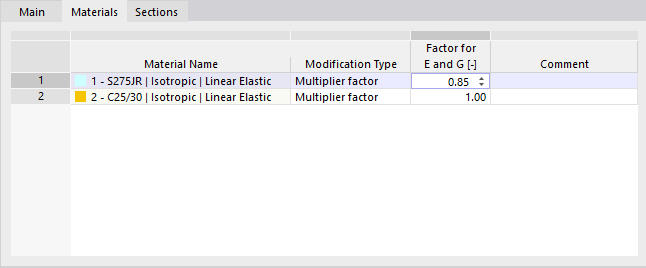

Dostosowywanie sztywności materiału za pomocą współczynnika

W przypadku przekrojów, podpór i przegubów można zdefiniować współczynniki dla poszczególnych sztywności lub stopni swobody. Poniższy rysunek pokazuje, w jaki sposób moment bezwładności przy skręcaniu przekroju prostokątnego zostaje zredukowany do 10% sztywności.

Dostosowanie sztywności przekroju pod kątem skręcania

W odpowiedniej zakładce dla prętów należy zdefiniować typ modyfikacji sztywności lub zdefiniować nową. Parametry tego typu są opisane w rozdziale Modyfikacje sztywności pręta.

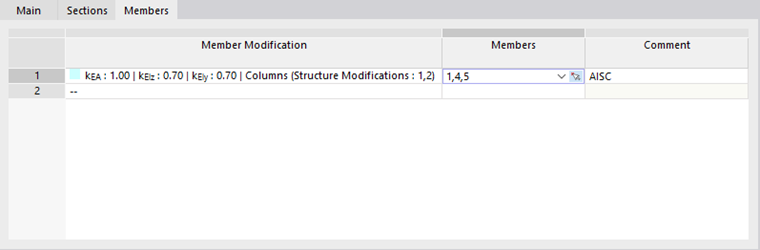

Definiowanie modyfikacji sztywności dla prętów

Wprowadzić numery odpowiednich prętów lub wybrać obiekty za pomocą przycisku graficznie.

Dezaktywuj nieliniowości

Jeżeli w modelu są zastosowane obiekty o właściwościach nieliniowych, można dezaktywować działanie poszczególnych typów obiektów. W ten sposób można np. zapobiec uszkodzeniu 'Typów prętów', takim jak np. pręty rozciągane i ściskane lub siły unoszące w przypadku nieliniowo działającej 'Podpory prętowej'. Wszystkie wybrane obiekty będą uwzględnione w obliczeniach jako działające liniowo.

Inne opcje

Funkcja "Dezaktywuj obiekty" umożliwia pominięcie w obliczeniach niektórych obiektów modelu. Dzięki temu można na przykład przeanalizować wpływ tymczasowych prętów lub podpór (podpór montażowych) bez ich usuwania.

Po zaznaczeniu tego pola wyboru dostępna jest zakładka 'Dezaktywuj obiekty'.

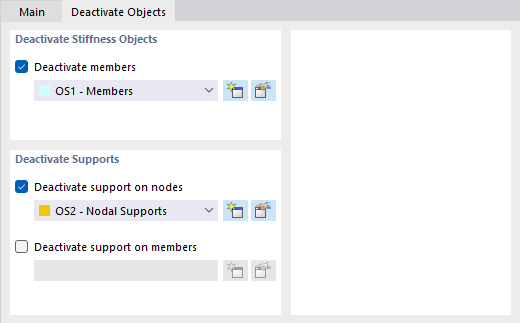

Dezaktywacja prętów i podpór węzłowych

'Obiekty sztywności', takie jak pręty i 'Podpory', można ustawić jako nieaktywne. Poszczególne obiekty należy zdefiniować w 'Wyborze obiektów' (patrz rozdział Wybór obiektów). Wybrać istniejącą selekcję obiektów z listy lub utworzyć ją za pomocą przycisku nowy typ.
