Modificações de estruturas

Uma modificação estrutural permite ajustar individualmente as rigidezes de materiais, objetos e tipos de objetos. Além disso, objetos selecionados ou propriedades de objetos não lineares podem ser desativados para o cálculo.

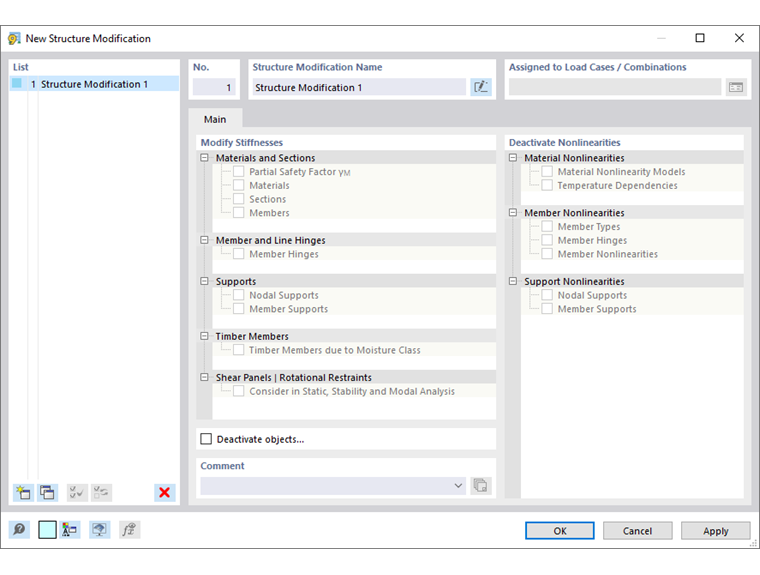

Diálogo "Nova modificação de estrutura"

Modificar rigidez

Nesta seção, defina através de marcação para quais tipos de objetos você deseja ajustar a rigidez. Você pode alterar as propriedades de materiais, seções transversais, barras, articulações e apoios. Além disso, é possível considerar as rigidezes específicas de alguns Add-Ons de dimensionamento para a análise estrutural, como a classe de umidade de barras de madeira de acordo com SIA 261 [1] em combinação com SIA 265 [2] ou a influência de campos de cisalhamento e torção em barras em um cálculo com sete graus de liberdade.

As propriedades de rigidez dos objetos individuais podem ser definidas em abas separadas. Elas são ajustadas para cada tipo de objeto. Para ajustar a rigidez de um material, por exemplo, informe o fator de multiplicação ou fator de divisão para o módulo de elasticidade e módulo de cisalhamento.

Ajuste da rigidez do material através do fator

Para seções transversais, apoios e articulações, você pode definir fatores para rigidezes individuais ou graus de liberdade. A seguinte imagem mostra como o momento de inércia à torção de uma seção transversal retangular é reduzido para 10% da rigidez.

Ajustar a rigidez da secção à torção

Para barras, um tipo de modificação de rigidez deve ser atribuído ou redefinido na aba correspondente. Os parâmetros deste tipo estão descritos no capítulo Modificações de Rigidez de Barras.

Definição de modificação de rigidez para barras

Insira os números das barras relevantes ou selecione os objetos através do botão graficamente.

Desativar não linearidades

Se objetos com propriedades não lineares são utilizados no modelo, você pode desativar o efeito de tipos de objetos individuais. Isso impede, por exemplo, que 'tipos de barras' como barras de tração e compressão falhem, ou que forças sejam levantadas em um 'apoio de barra' que age de forma não linear. Todos os objetos cujos campos de controle de tipos estão marcados são tratados como lineares no cálculo.

Outras opções

A função 'Desativar objetos' oferece a possibilidade de não considerar certos objetos de modelo no cálculo. Assim, você pode examinar o efeito de barras temporárias (suportes de montagem) ou apoios sem excluir as barras ou apoios.

Ao marcar o campo de controle, a aba 'Desativar objetos' se tornará disponível.

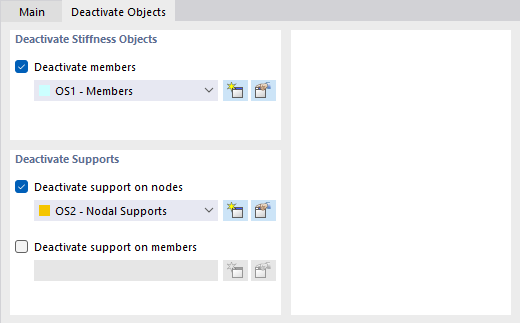

Desativar barras e apoios de nó

Você pode desativar tanto 'objetos de rigidez' como barras quanto 'apoios'. Os objetos individuais devem ser definidos em uma 'Seleção de objetos' (veja o capítulo Seleções de Objetos). Selecione uma seleção de objetos existente na lista ou crie um novo tipo através do botão .
