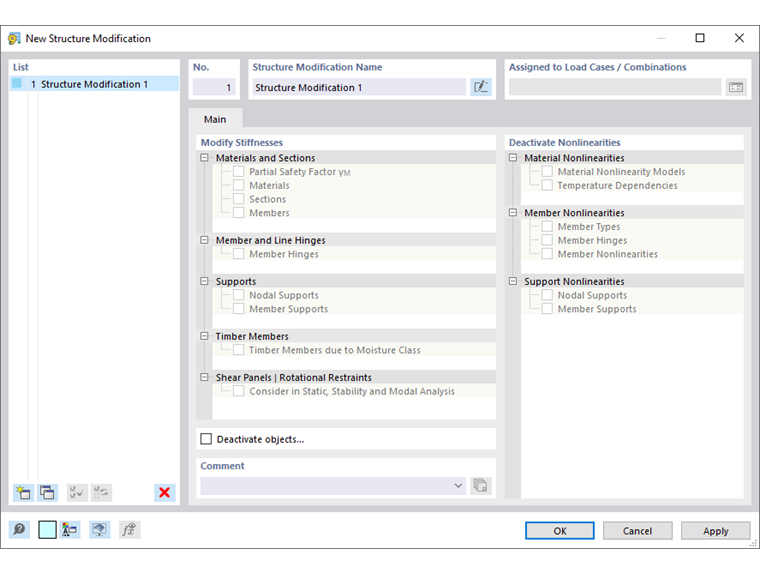

Une modification de structure permet d'adapter individuellement les rigidités des matériaux, des objets et des types d'objets. De plus, cela permet de désactiver des objets sélectionnés ou des propriétés d'objets non linéaires pour le calcul.
Modifier les rigidités
Dans cette section, cochez pour quels types d'objets vous souhaitez ajuster les rigidités. Vous pouvez modifier les propriétés des matériaux, des sections, des barres, des articulations et des appuis. Il est également possible de prendre en compte les rigidités spécifiques des objets de certains add-ons de dimensionnement pour l'analyse statique, par exemple la classe d'humidité des barres en bois selon SIA 261 [1] en relation avec SIA 265 [2] ou l'influence des champs de cisaillement et des appuis à rotation pour [[#/de/downloads-und-infos/dokumente/online-handbuecher/rfem-6-rstab-9-torsional-warping-7-dof/003101 bar] lors d'un calcul avec sept degrés de liberté.

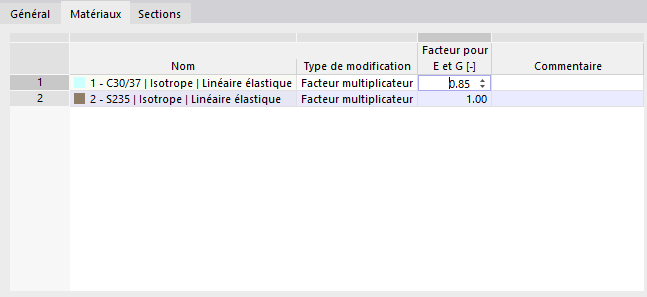

Vous pouvez définir les propriétés de rigidité des différents objets dans des onglets séparés. Ils sont adaptés au type d'objet. Pour ajuster la rigidité d'un matériau, par exemple, indiquez le facteur de multiplication ou de division pour le module d'élasticité et le module de cisaillement.

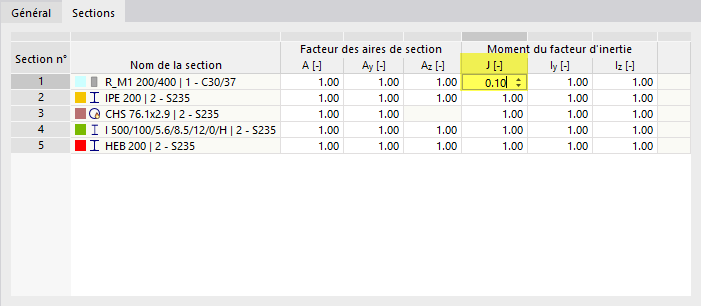

Pour les sections, les appuis et les articulations, vous pouvez définir des facteurs pour les différentes rigidités ou degrés de liberté. L'image suivante montre comment le moment d'inertie à la torsion d'une section rectangulaire est réduit à 10 % de la rigidité.

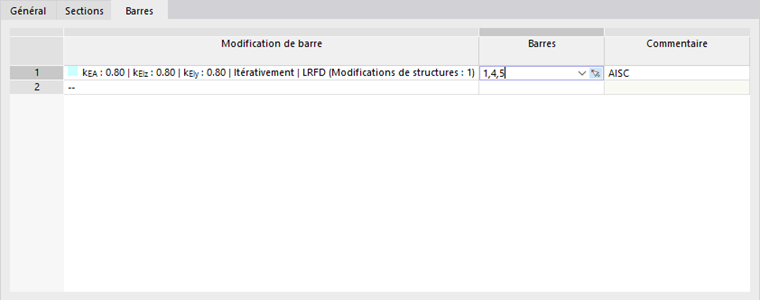

Pour les barres, un type de modification de rigidité doit être assigné ou défini dans l'onglet correspondant. Les paramètres de ce type sont décrits dans le chapitre Modifications de rigidité de barre.
Entrez les numéros des barres pertinentes ou sélectionnez les objets graphiquement par la bouton
.
Désactiver les non-linéarités
Dans le cas où des objets avec des propriétés non linéaires sont utilisés dans le modèle, il est possible de désactiver l'effet de types d'objets spécifiques. Cela permet, par exemple, d'éviter des 'types de barres' défaillants comme les barres de traction et de compression ou les forces de soulèvement avec un 'appui de barre' non-linéaire. Tous les objets dont les cases de contrôle sont cochées seront considérés comme agissant linéairement dans le calcul.
Autres options

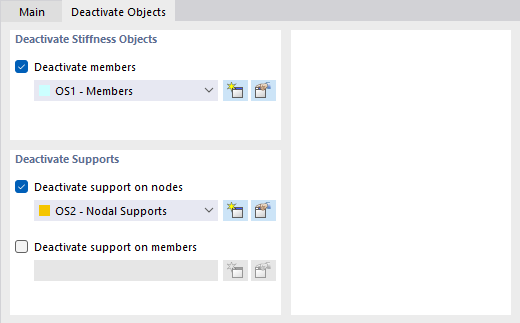

La fonction 'Désactiver les objets' offre la possibilité de ne pas prendre en compte certains objets du modèle lors du calcul. Vous pouvez ainsi étudier l'effet de barres temporaires (supports de montage) ou d'appuis sans supprimer les barres ou les appuis.
En cochant la case de contrôle, l'onglet 'Désactiver les objets' devient disponible.
Vous pouvez désactiver des 'objets de rigidité' tels que les barres ou les 'appuis'. Les différents objets doivent être spécifiés dans une 'sélection d'objets' (voir chapitre Sélection d'objets). Sélectionnez une sélection d'objets existante dans la liste ou créez un nouveau type via la bouton
.
