Une combinaison de charges (LK) superpose les cas de charge selon les critères de combinaison de la situation de dimensionnement. Les combinaisons de charges représentent différentes variantes de la façon dont les cas de charge contenus dans une combinaison d'actions peuvent être combinés. Une combinaison de charges regroupe les charges des cas de charge inclus en tenant compte des coefficients partiels de sécurité pour en faire un "grand cas de charge".
En activant l'onglet, les combinaisons de charges sont générées selon les règles de combinaison de la norme. Elles sont listées classées par situations de dimensionnement. Si vous avez désactivé l'assistant de combinaison dans l'onglet 'Base' (voir le chapitre Base ), vous devez générer manuellement les combinaisons de charges (voir la section Définir manuellement une combinaison de charges).
Le 'Nom de la combinaison de charges' est une désignation abrégée. Elle est basée sur les coefficients de sécurité et les numéros des cas de charge et reflète les règles de combinaison.

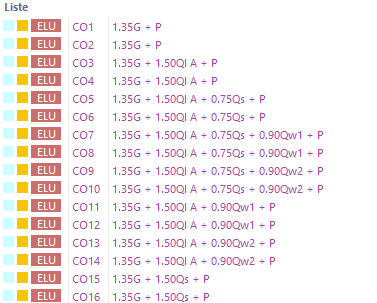

Si dans l'onglet 'Base' vous avez activé la case Noms de combinaison selon la catégorie d'action , les noms sont affichés avec les désignations des catégories d'action.
La case à cocher 'À calculer' régule si la combinaison de charges sélectionnée est analysée lors du calcul.
Base

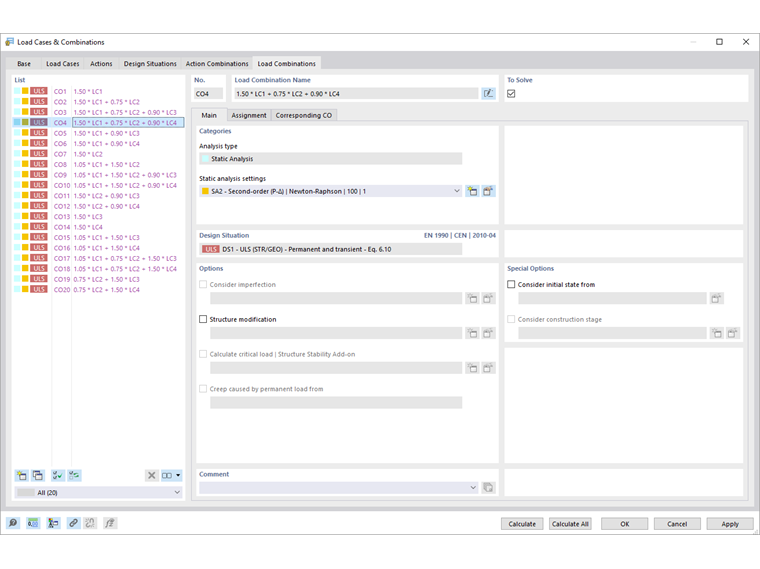

L'onglet Base gère les indications générales de la combinaison de charges qui est sélectionnée dans la 'Liste' à gauche.
Catégories
Le 'Type d'analyse' est prédéfini selon la catégorie du cas de charge (voir le chapitre Cas de charge ). Si vous n'avez activé aucun module additionnel dans les données de base du modèle, l'entrée 'Analyse statique' est affichée.
Dans la liste 'Paramètres d'analyse statique', vous pouvez choisir selon quelle théorie de calcul la combinaison de charges sera analysée. Les types d'analyse suivants sont disponibles :
- I. ordre
- II. ordre (P-Δ)
- III. ordre
Les types d'analyse sont décrits dans le chapitre Paramètres d'analyse statique. Avec le bouton
vous pouvez ajouter un nouveau type d'analyse.
Situation de dimensionnement
Dans cette section, la situation de dimensionnement qui constitue la base de la combinaison de charges sélectionnée est indiquée (voir le chapitre Situations de dimensionnement).
Options
Si dans l'onglet 'Cas de charge' vous avez activé la case 'Considérer l'imperfection' pour un cas de charge, le cas d'imperfection qui doit être pris en compte pour ce cas de charge dans la combinaison de charges sera indiqué ici. Les cas d'imperfection non attribués sont par défaut appliqués à toutes les combinaisons de charges auxquelles aucun cas d'imperfection n'a été attribué (voir le chapitre Cas d'imperfection ).
La case à cocher 'Modification de structure' offre la possibilité de considérer un ajustement de la rigidité ou un traitement spécial des non-linéarités dans la combinaison de charges. Ces fonctions sont décrites dans le chapitre Modifications de structure. Sélectionnez la modification de structure dans la liste ou créez un nouveau type de modification avec le bouton
.
Options spéciales
Si vous activez la case à cocher 'Considérez l'état initial de', vous pouvez sélectionner dans la liste une combinaison de charges dont les déformations constitueront le point de départ pour la combinaison sélectionnée. Cela permet par exemple de prendre en compte l'effet d'une précontrainte.
Le bouton
à droite de la liste ouvre la boîte de dialogue 'Paramètres de l'état initial'. Déterminez-y quel 'Type d'état initial' est présent.
Les choix disponibles sont décrits dans le chapitre Cas de charge .
Attribution
Dans l'onglet Attribution, vous pouvez vérifier quels cas de charge sont capturés dans la combinaison de charges et selon quels critères ils sont combinés.
Attribué pour LK

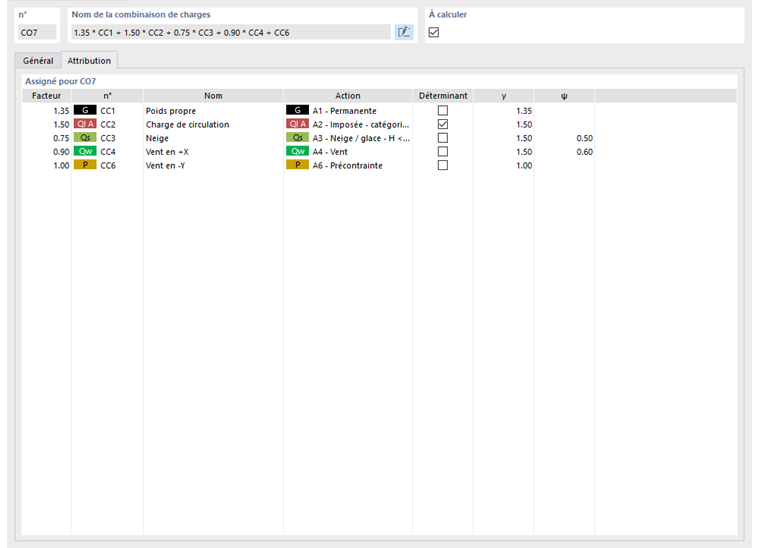

Dans les colonnes, les cas de charge avec les coefficients partiels de sécurité et de combinaison associés sont listés. Les valeurs indiquées dans la colonne 'Facteur' sont basées sur les coefficients conformément aux normes. Pour EN 1990, il s'agit des coefficients partiels de sécurité γ, des coefficients de combinaison ψ, des facteurs de réduction ξ et, le cas échéant, des coefficients de fiabilité KFI de l'action. Ils sont appliqués en fonction de la situation de dimensionnement et de la catégorie d'action.
Si une action selon EN 1990 agit comme 'Directrice' dans la combinaison, elle est marquée en conséquence. Elle est considérée comme l'action Qk,1 dans les règles de combinaison.

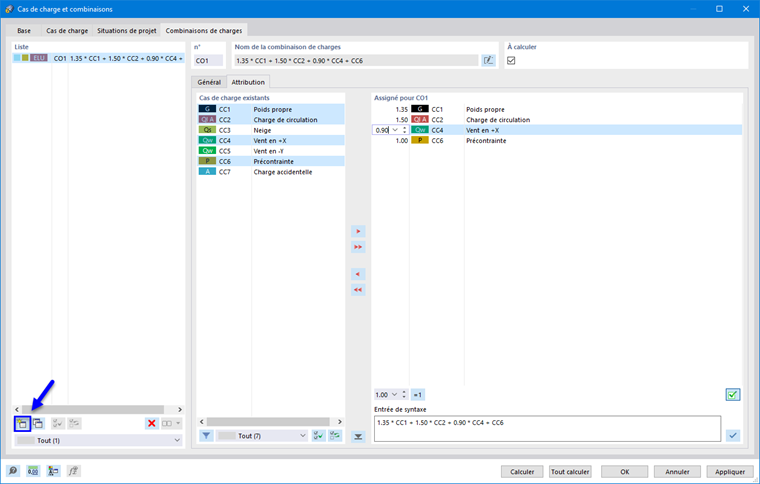

Définir manuellement une combinaison de charges
Avec le bouton
au bas de la 'Liste', vous pouvez compléter manuellement une combinaison de charges. L'onglet 'Attribution' est alors ajusté en conséquence. Vous trouverez également ce schéma lorsque vous n'utilisez pas l'assistant de combinaison.
Dans la colonne 'Cas de charges existants' sont listés tous les cas de charges que vous avez créés. Pour transférer un cas de charge dans la liste 'Attribué pour LK', vous pouvez utiliser les options suivantes :
- Double-cliquez sur le cas de charge.
- Sélectionnez le cas de charge ou plusieurs cas de charge en maintenant la touche Ctrl enfoncée. Cliquez ensuite sur le bouton
.
Pour modifier le coefficient d'un cas de charge, activez la première colonne de cette ligne de cas de charge. Entrez le facteur correct ou sélectionnez-le dans la liste.
Dans la section 'Saisie syntaxique', vous pouvez définir directement la combinaison de charges en indiquant les cas de charge avec les coefficients. Assignez ensuite le critère de définition avec le bouton
.

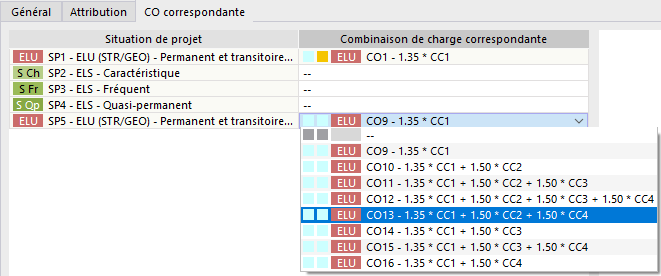

Combin LK associées
Si dans l'onglet Base de la boîte de dialogue principale la case 'Affecter automatiquement les combinaisons de charges associées' est cochée, dans l'onglet Combin LK associées, les combinaisons "apparentées" qui résultent des mêmes cas de charge pour les différentes situations de dimensionnement sont affichées. Cependant, elles sont superposées avec d'autres coefficients partiels de sécurité. Avec la case décochée, seuls les critères de la LK sélectionnée sont indiqués.
