Una combinazione di carico (LK) sovrappone i casi di carico secondo i criteri di combinazione della situazione di verifica. Le combinazioni di carico rappresentano diverse varianti di come i casi di carico inclusi in una combinazione di azioni possono essere combinati. Una combinazione di carico riunisce i carichi dei casi di carico inclusi tenendo conto dei coefficienti parziali di sicurezza, creando così "un grande caso di carico".
Attivando la scheda, le combinazioni di carico vengono generate secondo le regole di combinazione della norma. Sono elencate in ordine secondo le situazioni di verifica. Se hai disabilitato l'assistente alla combinazione nella scheda 'Base' (vedi capitolo Base ), devi creare manualmente le combinazioni di carico (vedi sezione Definire manualmente la combinazione di carico).
Il 'Nome della combinazione di carico' rappresenta un'abbreviazione. Si basa sui fattori di sicurezza e sui numeri dei casi di carico e riflette le regole di combinazione.

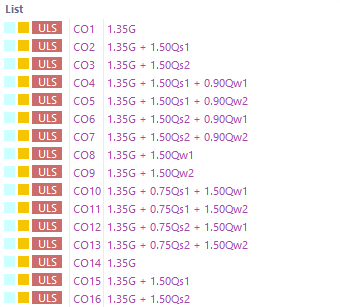

Se nella scheda 'Base' hai attivato il campo di controllo Nomi delle combinazioni secondo la categoria di azione , i nomi verranno visualizzati con le etichette delle categorie di azione.
Il campo di controllo 'Da calcolare' regola se la combinazione di carico selezionata verrà considerata nel calcolo.
Base
La scheda Base gestisce le informazioni generali della combinazione di carico selezionata nella 'Lista' a sinistra.
Categorie
Il 'Tipo di analisi' è preimpostato secondo la categoria del caso di carico (vedi capitolo Casi di carico ). Se non hai attivato un add-on nei dati di base del modello, verrà visualizzato 'Analisi statica'.
Nella lista 'Impostazioni dell'analisi statica' puoi scegliere secondo quale teoria di calcolo esaminare la combinazione di carico. Sono disponibili i seguenti tipi di analisi:
- I. ordine
- II. ordine (P-Δ)
- III. ordine
I tipi di analisi sono descritti nel capitolo Impostazioni dell'analisi statica. Con il pulsante
puoi aggiungere un nuovo tipo di analisi.
Situazione di verifica
In questa sezione viene indicata la situazione di verifica che costituisce la base della combinazione di carico selezionata (vedi capitolo Situazioni di verifica).
Opzioni
Se nella scheda 'Casi di carico' per un caso di carico hai attivato il campo di controllo 'Considera imperfezione', qui verrà indicato il caso di imperfezione considerato per quel caso di carico nella combinazione di carico. I casi di imperfezione non associati vengono considerati di default in tutte le combinazioni di carico a cui non è stato assegnato un caso di imperfezione (vedi capitolo Casi di imperfezione ).
Il campo di controllo 'Modifica della struttura' offre la possibilità di considerare un adeguamento della rigidità o un trattamento speciale delle non-linearità nella combinazione di carico. Queste funzioni sono descritte nel capitolo Modifiche della struttura. Seleziona la modifica della struttura nella lista o crea un nuovo tipo di modifica tramite il pulsante
.
Opzioni speciali
Se attivi il campo di controllo 'Considera lo stato iniziale da', puoi selezionare nella lista una combinazione di carico le cui deformazioni rappresentano il punto di partenza per la combinazione selezionata. In questo modo è possibile ad esempio catturare l'effetto di una precompressione.
Il pulsante
a destra della lista apre la finestra di dialogo 'Impostazioni dello stato iniziale'. Specifica lì quale 'Tipo di stato iniziale' è presente.
Le opzioni di selezione sono descritte nel capitolo Casi di carico .
Assegnazione
Nella scheda Assegnazione puoi verificare quali casi di carico sono inclusi nella combinazione di carico e secondo quali criteri vengono combinati.
Assegnato per LK
Nelle colonne, i casi di carico vengono elencati con i rispettivi coefficienti parziali di sicurezza e coefficienti di combinazione. I valori indicati nella colonna 'Fattore' si basano sui coefficienti secondo la norma. Per EN 1990 si tratta dei coefficienti parziali di sicurezza γ, dei coefficienti di combinazione ψ, dei fattori di riduzione ξ e, se applicabile, dei coefficienti di affidabilità KFI dell'azione. Vengono considerati a seconda della situazione di verifica e della categoria dell'azione.
Se un'azione secondo EN 1990 è 'Principale' nella combinazione, è contrassegnata di conseguenza. Viene considerata come azione Qk,1 nelle regole di combinazione.

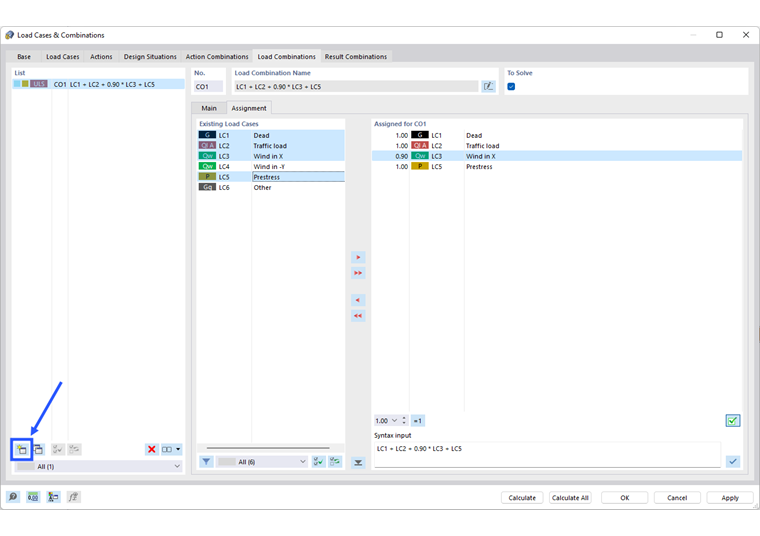

Definire manualmente la combinazione di carico
Con il pulsante
alla fine della 'Lista', puoi aggiungere manualmente una combinazione di carico. La scheda 'Assegnazione' verrà adattata di conseguenza. Questo schema si ritrova anche qualora non si utilizzi l'assistente alla combinazione.
.png?mw=760&hash=0cfba69c842ea2a46c6fa65b1172ffd39c8913b2)
Nella colonna 'Casi di carico esistenti', sono elencati tutti i casi di carico che hai creato. Per trasferire un caso di carico nella lista 'Assegnato per LK', puoi utilizzare le seguenti opzioni:
- Fare doppio clic sul caso di carico.
- Seleziona il caso di carico o più casi di carico tenendo premuto il tasto Ctrl. Quindi fai clic sul pulsante
.
Per cambiare il coefficiente di un caso di carico, attiva la prima colonna della riga del caso di carico. Inserisci il coefficiente corretto o selezionalo dalla lista.
Nella sezione 'Inserimento della sintassi' puoi definire direttamente la combinazione di carico inserendo i casi di carico con i coefficienti. Assegna il criterio di definizione con il pulsante
.
LK Associati
Se nella scheda Base della finestra di dialogo principale è attivato il campo di controllo 'Assegna automaticamente le combinazioni di carico associate', nella scheda LK Associati vengono visualizzate le combinazioni "correlate", che derivano dagli stessi casi di carico per le diverse situazioni di verifica. Tuttavia, sono sovrapposte con altri coefficienti parziali di sicurezza. Se il campo di controllo è disattivato, vengono forniti solo i criteri della LK selezionata.
