Kombinace zatížení (KZ) skládá případy zatížení podle kritérií kombinační situace. Kombinace zatížení představují různé varianty, jak lze kombinovat případy zatížení zahrnuté v kombinaci účinků. Kombinace zatížení slučují zatížení z obsažených případů zatížení v jeden „velký případ zatížení“ s přihlédnutím na dílčí bezpečnostní součinitele.

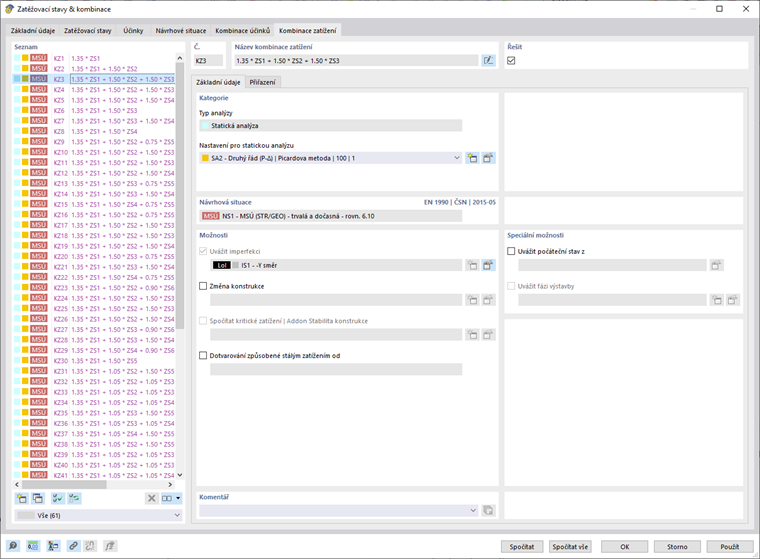

Aktivací karty se generují kombinace zatížení podle kombinačních pravidel normy. Jsou seřazeny a uvedeny podle kombinačních situací. Pokud jste deaktivovali asistenta kombinací v kartě 'Základ' (viz kapitola Základ ), musíte kombinace zatížení generovat ručně (viz oddíl Ruční definice kombinace zatížení).
„Název kombinace zatížení“ představuje zkratku. Založena je na bezpečnostních faktorech a číslech případů zatížení a odráží kombinační pravidla.

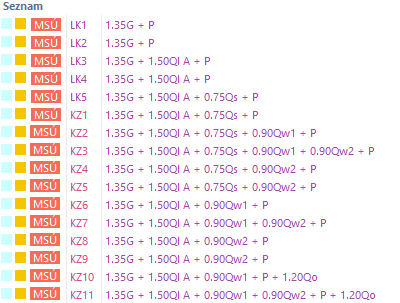

Pokud je v kartě 'Základ' pole Názvy kombinací podle kategorie účinku aktivováno, jsou názvy zobrazeny s označeními kategorií účinků.
Kontrolní pole 'K výpočtu' určuje, zda je vybraná kombinace zatížení zahrnuta do výpočtu.
Základ
Karta Základ spravuje obecné údaje kombinace zatížení, označené vlevo v 'Seznamu'.
Kategorie
‘Typ analýzy’ je přednastaven podle kategorie případu zatížení (viz kapitola Případy zatížení ). Pokud v základních údajích modelu není aktivován doplněk, zobrazí se položka ‚Statická analýza’.
V seznamu 'Nastavení statické analýzy' můžete zvolit, podle které výpočetní teorie má být kombinace zatížení zkoumána. Jsou k dispozici následující typy analýzy:
- I. pořadí
- II. pořadí (P-Δ)
- III. pořadí
Typy analýz jsou popsány v kapitole Nastavení statické analýzy. Pomocí tlačítka
můžete přidat nový typ analýzy.
Kombinační situace
V této sekci se uvádí kombinační situace, která tvoří základ vybrané kombinace zatížení (viz kapitola Kombinační situace).
Možnosti
Pokud jste v kartě „Případy zatížení“ aktivovali kontrolní pole „Zohlednit imperfekci“ u případu zatížení, uvedete zde imperfekční případ, který bude v této kombinaci zatížení zohledněn. Nepřiřazené imperfekční případy se výchozí přiřazují ke všem kombinacím zatížení, kterým nebyl přiřazen žádný imperfekční případ (viz kapitola Imperfekční případy ).
Kontrolní pole 'Modifikace struktury' nabízí možnost zohlednit v kombinaci zatížení úpravu tuhosti nebo speciální zacházení s nelinearitami. Tyto funkce jsou popsány v kapitole Modifikace struktury. Vyberte modifikaci struktury v seznamu nebo pomocí tlačítka
vytvořte nový typ modifikace.
Speciální možnosti
Pokud aktivujete kontrolní pole „Zohlednit počáteční stav z“, můžete v seznamu vybrat kombinaci zatížení, jejíž deformace budou představovat počáteční stav pro vybranou kombinaci. Tímto způsobem lze například zachytit vliv předpětí.
Tlačítko
napravo od seznamu vyvolá dialog 'Nastavení počátečního stavu'. Definujte zde, o jaký 'Typ počátečního stavu' se jedná.
Možnosti výběru jsou popsané v kapitole Případy zatížení .
Přiřazení

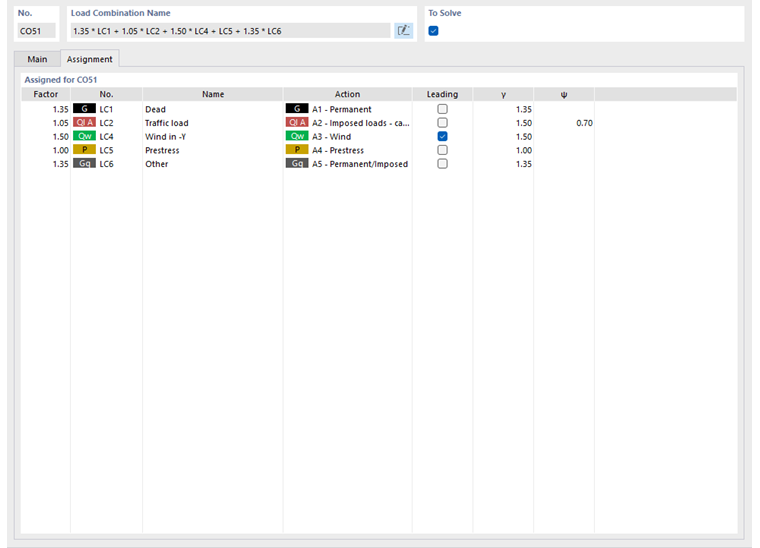

Na kartě Přiřazení můžete zkontrolovat, které případy zatížení jsou v kombinaci zahrnuty a podle jakých kritérií jsou kombinovány.
Přiřazeno k LK
Ve sloupcích jsou uvedeny případy zatížení s příslušnými dílčími bezpečnostními a kombinačními součiniteli. Hodnoty uvedené ve sloupci 'Faktor' vycházejí z bezpečnostních součinitelů podle normy. Pro EN 1990 se jedná o dílčí bezpečnostní součinitele γ, kombinační součinitele ψ, redukční faktory ξ a případně spolehlivostní součinitele KFI účinků. Tyto součinitele jsou aplikovány podle kombinační situace a kategorie účinku.
Pokud v kombinaci účinku podle EN 1990 působí jako 'Vedoucí', je to odpovídajícím způsobem označeno. Je zahrnuto jako účinek Qk,1 v kombinačních pravidlech.

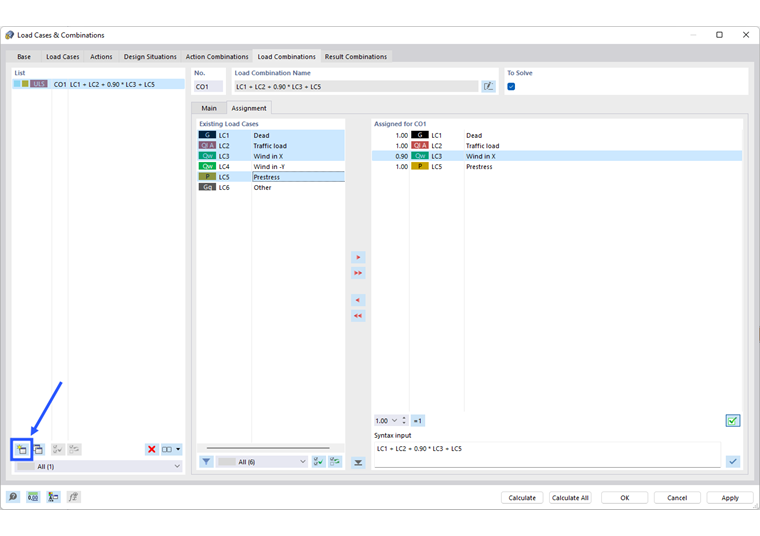

Ruční definice kombinace zatížení
Pomocí tlačítka
na konci 'Seznamu' můžete manuálně přidat kombinaci zatížení. Karta 'Přiřazení' je pro tento účel odpovídajícím způsobem upravena. Toto schéma se použije také tehdy, pokud nepoužíváte asistenta kombinací.
.png?mw=760&hash=0cfba69c842ea2a46c6fa65b1172ffd39c8913b2)
Ve sloupci 'Existující případy zatížení' jsou uvedeny všechny případy zatížení, které jste vytvořili. K přenosu případu zatížení do seznamu 'Přiřazeno k LK' můžete využít následující možnosti:
- Dvojklikem na případ zatížení.
- Označením jednoho nebo více případů zatížení při stisku klávesy Ctrl. Poté klepněte na tlačítko
.
Pro změnu součinitele případu zatížení aktivujte první sloupec tohoto řádku případu zatížení. Zadejte správný faktor nebo jej vyberte ze seznamu.
V sekci 'Syntaxe vstupu' můžete přímo definovat kombinaci zatížení zadáním případů zatížení se součiniteli. Definiční kritérium přiřaďte poté pomocí tlačítka
.
Příslušná LK

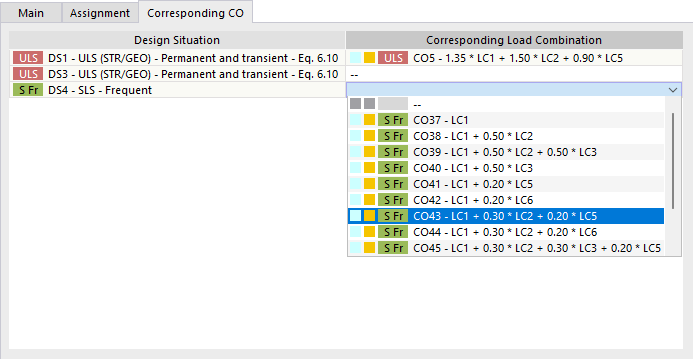

Pokud je na kartě Základ hlavního dialogu zaškrtnuto pole 'Automatické přiřazení příslušných kombinací zatížení', pak se na kartě Příslušná LK zobrazí "příbuzné" kombinace, které vycházejí ze stejných případů zatížení pro jednotlivé kombinační situace. Ovlivněné jsou však působeny jinými dílčími bezpečnostními součiniteli. Při deaktivovaném poli se uvádí pouze kritéria pro vybranou LK.
