Una combinación de cargas (LK) superpone casos de carga según los criterios de combinación de la situación de diseño. Las combinaciones de cargas representan diferentes variantes de cómo los casos de carga incluidos en una combinación de acciones pueden combinarse. Una combinación de cargas reúne las cargas de los casos de carga incluidos, teniendo en cuenta los coeficientes parciales de seguridad, en "un gran caso de carga".
Al activar el registro, las combinaciones de cargas se generan según las reglas de combinación de la norma. Están listadas ordenadamente según las situaciones de diseño. Si desactivó el asistente de combinación en el registro 'Base' (ver capítulo Base ), debe generar las combinaciones de cargas manualmente (ver sección Definir manualmente la combinación de cargas).
El 'Nombre de la combinación de cargas' representa una designación corta. Se basa en los factores de seguridad y números de los casos de carga y refleja las reglas de combinación.

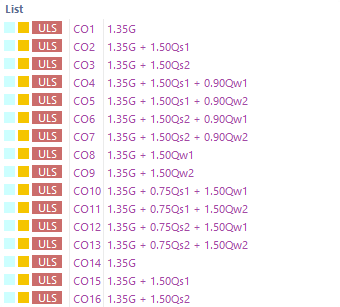

Si activó el cuadro de control Nombres de combinación según categoría de acción en el registro 'Base', los nombres se presentan con las denominaciones de las categorías de acción.
El cuadro de control 'A calcular' regula si la combinación de cargas seleccionada se examina durante el cálculo.
Base
El registro Base gestiona los datos generales de la combinación de cargas seleccionada en la 'Lista' de la izquierda.
Categorías
El 'Tipo de análisis' está predefinido según la categoría del caso de carga (ver capítulo Casos de carga ). Si no ha activado ningún complemento en los datos básicos del modelo, se mostrará la entrada 'Análisis estático'.
En la lista 'Configuraciones de análisis estático', puede seleccionar según qué teoría de cálculo debe examinarse la combinación de cargas. Los siguientes tipos de análisis están disponibles:
- I. orden
- II. orden (P-Δ)
- III. orden
Los tipos de análisis están descritos en el capítulo Configuraciones de análisis estático. Con el botón
puede agregar un nuevo tipo de análisis.
Situación de diseño
En esta sección, se indica la situación de diseño que forma la base de la combinación de cargas seleccionada (ver capítulo Situaciones de diseño).
Opciones
Si ha activado el cuadro de control 'Considerar imperfección' para un caso de carga en el registro 'Casos de carga', aquí se indicará el caso de imperfección que se considera en la combinación de cargas para este caso de carga. Los casos de imperfección no asignados se aplican por defecto a todas las combinaciones de cargas a las que no se ha asignado un caso de imperfección (ver capítulo Casos de imperfección ).
El cuadro de control 'Modificación de estructura' ofrece la posibilidad de considerar un ajuste de rigidez o un tratamiento especial de no linealidades en la combinación de cargas. Estas funciones están descritas en el capítulo Modificaciones de estructura. Seleccione la modificación de estructura en la lista o cree un nuevo tipo de modificación con el botón
.
Opciones especiales
Si activa el cuadro de control 'Considerar el estado inicial a partir de', puede seleccionar en la lista una combinación de cargas cuyas deformaciones representan la base para la combinación seleccionada. De esta manera, se puede considerar, por ejemplo, el efecto de una precompresión.
El botón

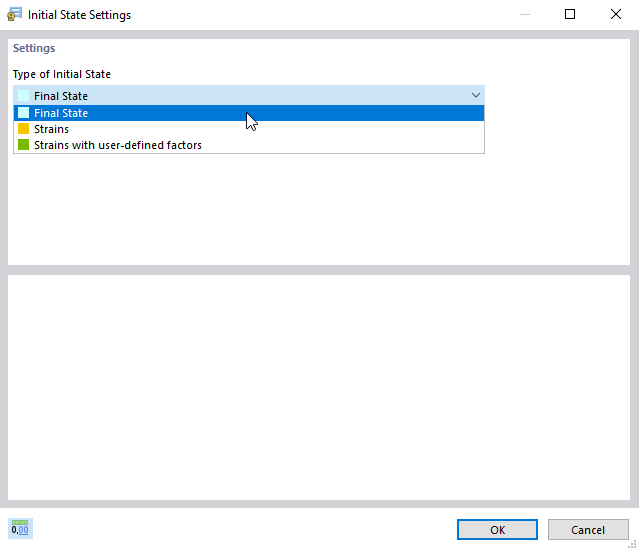

a la derecha de la lista abre el diálogo 'Configuraciones de estado inicial'. Allí, puede definir qué 'Tipo de estado inicial' está presente.
Las posibilidades de selección están descritas en el capítulo Casos de carga .
Asignación

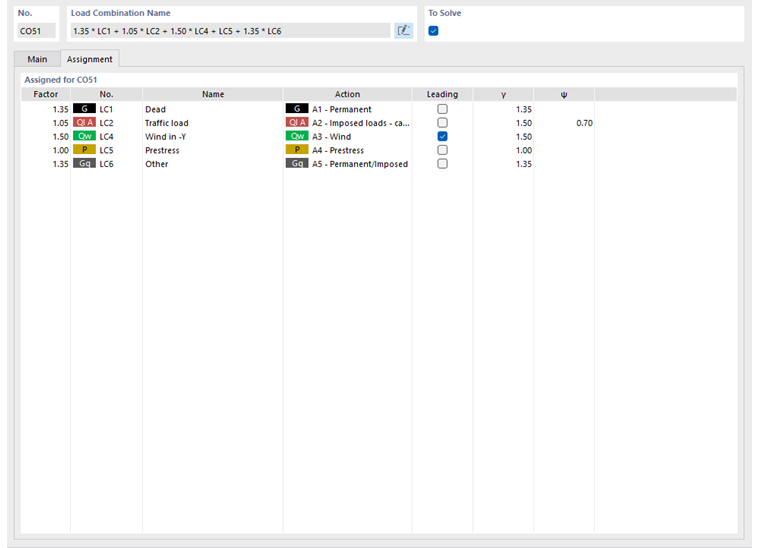

En el registro Asignación puede verificar qué casos de carga están capturados en la combinación de cargas y según qué criterios se combinan.
Asignado para LK
En las columnas se indican los casos de carga con los coeficientes parciales de seguridad y de combinación asociados. Los valores indicados en la columna 'Factor' se basan en los coeficientes según la norma. En EN 1990, son los coeficientes parciales de seguridad γ, los coeficientes de combinación ψ, los factores de reducción ξ y, en caso necesario, los coeficientes de confiabilidad KFI de la acción. Se aplican según la situación de diseño y la categoría de acción.
Si una acción en EN 1990 actúa como 'Líder' en la combinación, se marca adecuadamente. Se considera como acción Qk,1 en las reglas de combinación.

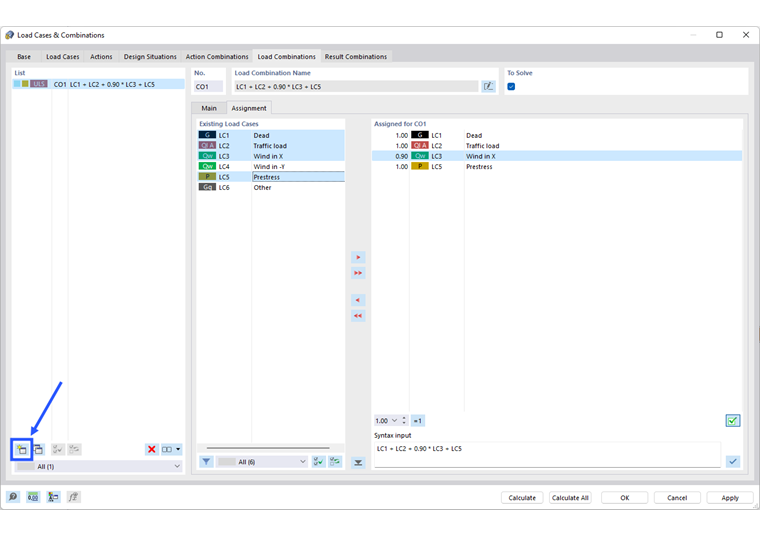

Definir manualmente la combinación de cargas
Con el botón
al final de la 'Lista', puede agregar manualmente una combinación de cargas. El registro 'Asignación' se ajustará en consecuencia. Este esquema también se encuentra si no se utiliza el asistente de combinación.
.png?mw=760&hash=0cfba69c842ea2a46c6fa65b1172ffd39c8913b2)
En la columna 'Casos de carga existentes', están listados todos los casos de carga que ha creado. Para transferir un caso de carga a la lista 'Asignado para LK', puede utilizar las siguientes opciones:
- Haga doble clic en el caso de carga.
- Seleccione el caso de carga o varios casos de carga manteniendo presionada la tecla Ctrl. Luego haga clic en el botón
.
Para cambiar el coeficiente de un caso de carga, active la primera columna de esta fila de caso de carga. Introduzca el factor correcto o selecciónelo de la lista.
En la sección 'Entrada de sintaxis', puede definir directamente la combinación de cargas introduciendo los casos de carga con coeficientes. Luego asigne el criterio de definición con el botón
.
LK relacionados
Si en el registro Base del diálogo principal el cuadro de control 'Asignar automáticamente combinaciones de cargas relacionadas' está marcado, en el registro LK relacionados se muestran las combinaciones "relacionadas" que se derivan de los mismos casos de carga para las diferentes situaciones de diseño. Sin embargo, están superpuestas con otros coeficientes parciales de seguridad. Con el cuadro de control desactivado, solo se indican los criterios de la LK seleccionada.
