Uma combinação de carga (LK) sobrepõe casos de carga de acordo com os critérios de combinação da situação de dimensionamento. As combinações de carga representam diferentes variantes de como os casos de carga incluídos em uma combinação de ação podem ser combinados. Uma combinação de carga agrupa as cargas dos casos de carga incluídos, considerando os coeficientes parciais de segurança, em "um grande caso de carga".
Ao ativar o registro, as combinações de carga são geradas de acordo com as regras de combinação da norma. Elas são listadas ordenadamente por situações de dimensionamento. Se você desativou o assistente de combinações no registro 'Base' (veja o capítulo Base ), será necessário gerar as combinações de carga manualmente (veja a seção Definir manualmente a combinação de carga).
O 'Nome da combinação de carga' representa uma designação abreviada. Baseia-se nos fatores de segurança e nos números dos casos de carga e reflete as regras de combinação.
Se no registro 'Base' você ativou a caixa de seleção Nome das combinações de acordo com a categoria de ação , os nomes serão apresentados com as designações das categorias de ação.
A caixa de seleção 'Para ser calculada' regula se a combinação de carga selecionada será analisada durante o cálculo.
Base
O registro Base gerencia as informações gerais da combinação de carga selecionada na 'Lista' à esquerda.
Categorias
O 'Tipo de análise' está pré-definido de acordo com a categoria do caso de carga (veja o capítulo Casos de carga ). Se você não ativou nenhum Add-On nas informações básicas do modelo, a entrada 'Análise Estática' será exibida.
Na lista 'Configurações de análise estrutural', você pode escolher qual teoria de cálculo será aplicada à combinação de carga. Os seguintes tipos de análise estão disponíveis:
- I. Ordem
- II. Ordem (P-Δ)
- III. Ordem
Os tipos de análise são descritos no capítulo Configurações de análise estrutural. Com o botão
, você pode adicionar um novo tipo de análise.
Situação de Dimensionamento
Nesta seção, a situação de dimensionamento que forma a base da combinação de carga selecionada é indicada (veja o capítulo Situações de dimensionamento).
Opções
Se, no registro 'Casos de carga', você ativou a caixa de seleção 'Considerar imperfeição' para um caso de carga, o caso de imperfeição será especificado aqui, sendo este caso considerado na combinação de carga. Casos de imperfeição não atribuídos são, por padrão, aplicados a todas as combinações de carga às quais nenhum caso de imperfeição foi atribuído (veja o capítulo Casos de imperfeição ).
A caixa de seleção 'Modificação estrutural' oferece a possibilidade de considerar um ajuste de rigidez ou tratamento especial de não-linearidades na combinação de carga. Estas funções são descritas no capítulo Modificações estruturais. Escolha a modificação estrutural na lista ou crie um novo tipo de modificação com o botão
.
Opções Especiais
Se você ativar a caixa de seleção 'Considerar estado inicial de', poderá escolher em uma lista uma combinação de carga cujas deformações servirão como ponto de partida para a combinação selecionada. Desta forma, é possível capturar, por exemplo, o efeito de uma pré-tensão.
O botão
à direita da lista abre o diálogo 'Configurações do estado inicial'. Defina lá qual 'Tipo de estado inicial' está presente.
As opções de seleção são descritas no capítulo Casos de carga .
Atribuição
No registro Atribuição, você pode verificar quais casos de carga estão incluídos na combinação de carga e quais critérios estão sendo usados para combiná-los.
Atribuídos para LK
Nas colunas, são indicados os casos de carga com seus respectivos coeficientes parciais de segurança e de combinação. Os valores indicados na coluna 'Fator' baseiam-se nos coeficientes conforme a norma. Em EN 1990, são os coeficientes parciais de segurança γ, coeficientes de combinação ψ, fatores de redução ξ e, se aplicável, coeficientes de confiabilidade KFI da ação. Eles são aplicados dependendo da situação de dimensionamento e da categoria de ação.
Se uma ação segundo EN 1990 atuar como 'Principal' na combinação, ela é marcada adequadamente. Ela é considerada como ação Qk,1 nas regras de combinação.
Definir manualmente a combinação de carga
Com o botão
no final da 'Lista', você pode adicionar manualmente uma combinação de carga. O registro 'Atribuição' será ajustado de acordo. Este esquema também aparece se você não utilizar o assistente de combinações.

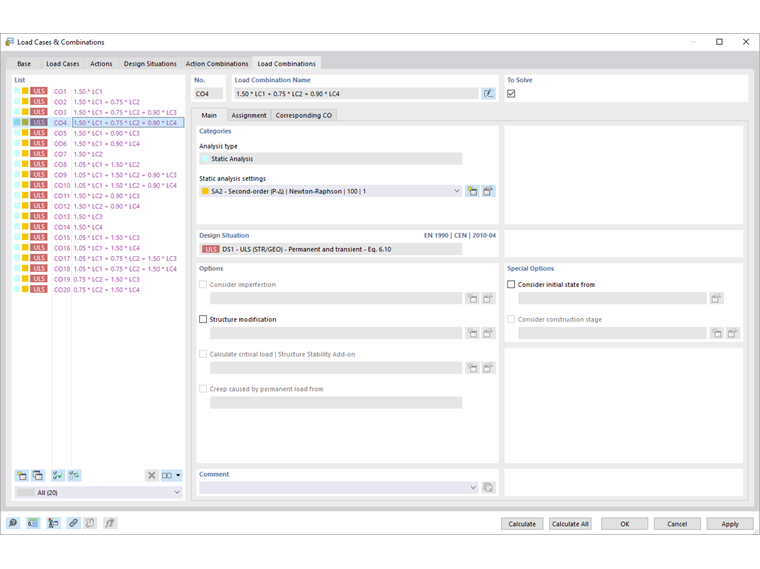

.png?mw=760&hash=0cfba69c842ea2a46c6fa65b1172ffd39c8913b2)
Na coluna 'Casos de carga existentes', estão listados todos os casos de carga criados. Para transferir um caso de carga para a lista 'Atribuídos para LK', você pode utilizar as seguintes opções:
- Clique duas vezes no caso de carga.
- Selecione o caso de carga ou vários casos de carga pressionando a tecla Ctrl. Em seguida, clique no botão
.
Para alterar o coeficiente de um caso de carga, ative a primeira coluna dessa linha. Insira o fator correto ou escolha-o na lista.
Na seção 'Entrada de Sintaxe', você pode definir diretamente a combinação de carga, inserindo os casos de carga com seus coeficientes. Atribua então o critério de definição com o botão
.
LK Relacionadas
Se, no registro Base do diálogo principal, a caixa de seleção 'Atribuir automaticamente combinações de carga relacionadas' estiver marcada, no registro LK Relacionadas, as combinações "relacionadas" que derivam dos mesmos casos de carga para as diversas situações de dimensionamento serão mostradas. No entanto, elas são sobrepostas com outros coeficientes parciais de segurança. Se a caixa de seleção estiver desmarcada, apenas os critérios da LK selecionada serão apresentados.
