Kombinacje obciążeń

Kombinacja obciążeń ( CO ) nakłada się przypadki obciążeń zgodnie z kryteriami kombinacji z sytuacji obliczeniowej. Kombinacje obciążeń reprezentują różne warianty sposobów łączenia przypadków obciążeń zawartych w kombinacji oddziaływań. Kombinacja obciążeń łączy obciążenia z zawartych przypadków obciążeń w "jednym dużym przypadku obciążeń", z uwzględnieniem częściowych współczynników bezpieczeństwa.

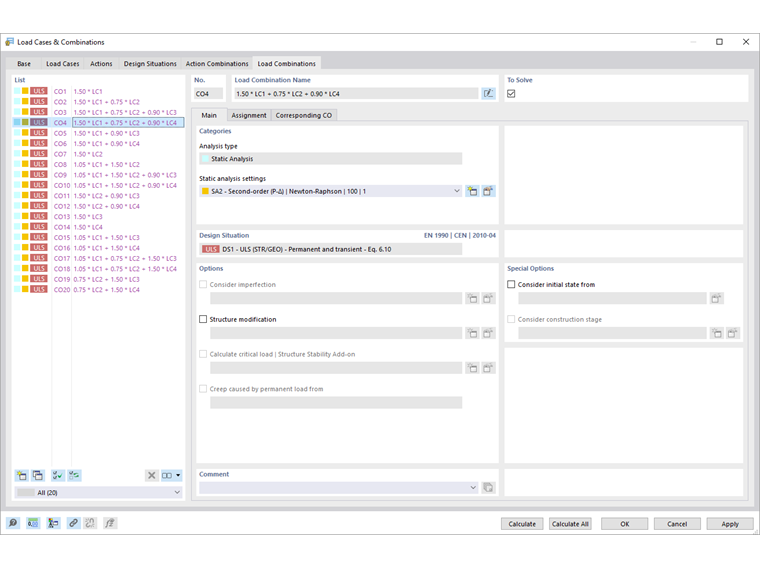

Zakładka 'Kombinacje obciążeń' w oknie dialogowym 'Przypadki obciążeń i kombinacje'

Gdy zakładka jest aktywna, kombinacje obciążeń są generowane zgodnie ze standardowymi regułami kombinacji. Są one uporządkowane według sytuacji obliczeniowych. Jeśli dezaktywowałeś Kreatora kombinacji na karcie 'Podstawa' (patrz Base ), należy utworzyć kombinację obciążeń ręcznie (patrz definiowanie kombinacji obciążeń).

'Nazwa kombinacji obciążeń' to krótki opis. Opiera się ona na współczynnikach bezpieczeństwa i numerach przypadków obciążeń, odzwierciedlając zasady kombinacji.

Jeśli aktywowałeś Nazwy kombinacji według kategorii oddziaływań w zakładce 'Podstawa' wyświetlane są nazwy wraz z opisami kategorii oddziaływań.

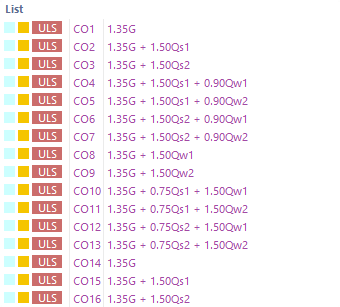

Nazwy kombinacji z opisami kategorii oddziaływań

Pole wyboru 'Do rozwiązania' określa, czy wybrana kombinacja obciążeń ma być analizowana podczas obliczeń.

Podstawowe

Zakładka Główne umożliwia zarządzanie specyfikacjami ogólnymi kombinacji obciążeń wybranej z 'Listy' po lewej stronie.

Kategorie

'Typ analizy' jest wstępnie ustawiony zgodnie z kategorią przypadku obciążenia (patrz Przypadki obciążeń ). Jeżeli nie zostały aktywowane żadne rozszerzenia w danych bazowych' modelu, zostanie wyświetlony wpis 'Analiza statyczna'.

Na liście 'Ustawienia analizy statycznej' można wybrać teorię obliczeń, według której ma zostać przeanalizowana kombinacja obciążeń. Dostępne są następujące typy analizy:

• Geometrycznie liniowa
• Drugi rząd (P-Δ)
• Duże deformacje

Typy analizy są opisane w rozdziale Ustawienia analizy statycznej. Za pomocą przycisku dodać nowy typ analizy.

Sytuacja obliczeniowa

W tej sekcji okna dialogowego można określić sytuację obliczeniową, która stanowi podstawę wybranej kombinacji obciążeń (patrz rozdział Sytuacje obliczeniowe).

Opcje

Jeżeli w zakładce 'Przypadki obciążeń' zostało aktywowane pole wyboru 'Uwzględnij imperfekcję', to w tym miejscu wyświetlany jest przypadek imperfekcji, który został uwzględniony dla tego przypadku obciążenia w kombinacji obciążeń. Domyślnie nieprzypisane przypadki imperfekcji są stosowane do wszystkich kombinacji obciążeń, do których nie został przypisany żaden przypadek imperfekcji (patrz Imperfekcje (rozdział Przypadki imperfekcji ).

Pole wyboru 'Modyfikacja konstrukcji' umożliwia uwzględnienie dostosowania sztywności lub specjalnego traktowania nieliniowości w kombinacji obciążeń. Funkcje te są opisane w rozdziale Modyfikacje konstrukcji. Należy wybrać modyfikację konstrukcyjną z listy lub utworzyć nowy typ modyfikacji za pomocą przycisku .

Opcje specjalne

W przypadku aktywowania pola wyboru 'Uwzględnij stan początkowy z' można wybrać z listy kombinację obciążeń, której deformacje reprezentują położenie wyjściowe wybranej kombinacji. W ten sposób można np. określić wpływ naprężenia wstępnego.

Przycisk z prawej strony listy otwiera okno dialogowe 'Ustawienia stanu początkowego'. Zdefiniuj dostępny 'Typ stanu początkowego'.

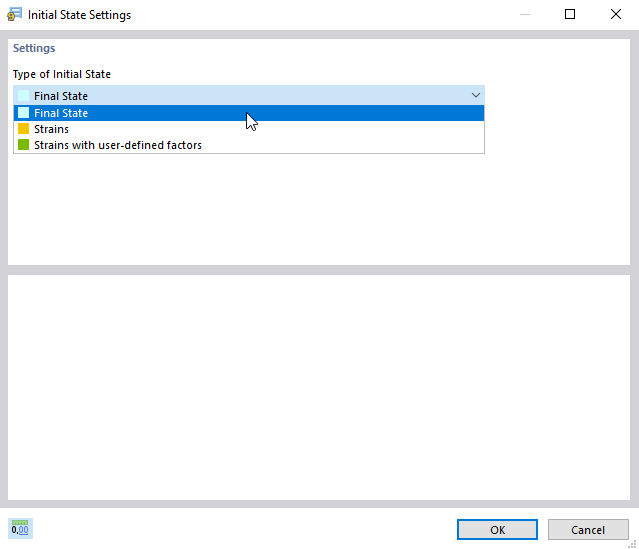

Wybór typu stanu początkowego

Opcje wyboru znajdują się w rozdziale Przypadki obciążeń opisane.

Przypisanie

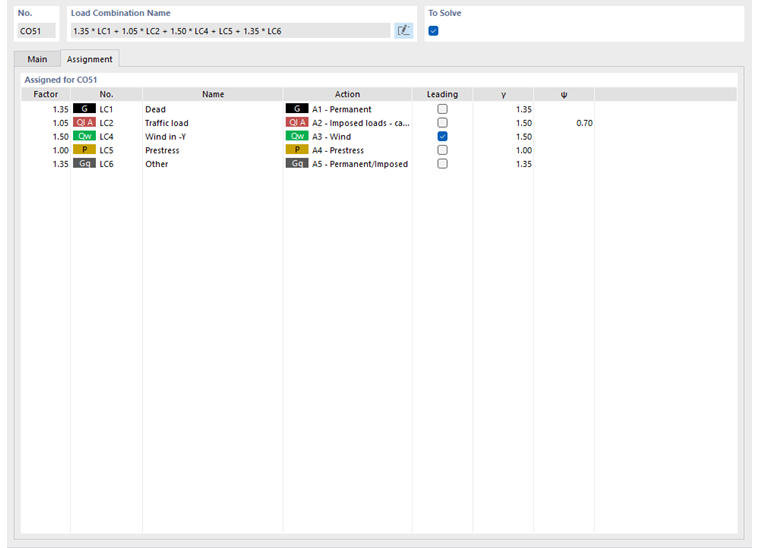

Przypisywanie przypadków obciążeń do kombinacji obciążeń

W zakładce Przypisanie można sprawdzić, które przypadki obciążeń wchodzą w skład kombinacji obciążeń i według jakich kryteriów zostały połączone.

Przypisane dla CO

W tych kolumnach wyświetlane są przypadki obciążeń wraz z odpowiednimi częściowymi współczynnikami bezpieczeństwa i współczynnikami kombinacji. Wartości podane w kolumnie 'Współczynnik' oparte są na współczynnikach zgodnie z normą. W przypadku normy EN 1990 są to częściowe współczynniki bezpieczeństwa γ, współczynniki kombinacji ψ, współczynniki redukcyjne ξ oraz, w stosownych przypadkach, współczynniki niezawodności K_FI oddziaływania. Są one stosowane w zależności od sytuacji obliczeniowej i kategorii oddziaływania.

Jeżeli oddziaływanie zgodnie z EN 1990 działa w kombinacji jako 'Wiodąca', zostaje ono odpowiednio oznaczone. Jest on uwzględniany jako oddziaływanie Q_k,1 w wyrażeniach na kombinacje.

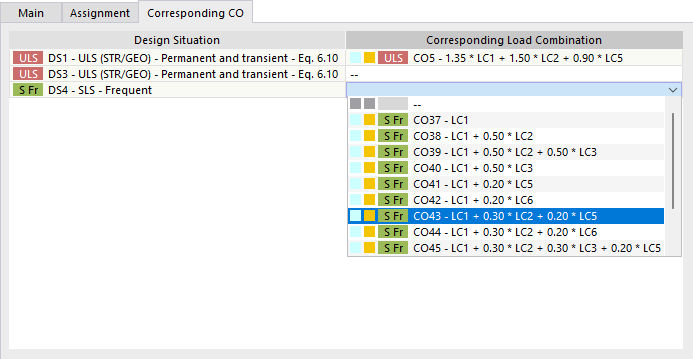

Ręczne definiowanie kombinacji obciążeń

Za pomocą przycisku na dole 'Listy' można dodać ręcznie kombinację obciążeń. Zakładka 'Przypisanie' zostanie odpowiednio dostosowana. Schemat ten można znaleźć również wtedy, gdy nie jest używany Kreator łączenia.

Ręczne definiowanie kombinacji obciążeń

W kolumnie 'Istniejące przypadki obciążeń' są wyświetlane wszystkie przypadki obciążeń, które zostały utworzone. W celu przeniesienia przypadku obciążenia na listę 'Przypisane dla CO' należy użyć następujących opcji:

• Dwukrotnie kliknąć przypadek obciążenia.
• Wybrać przypadek obciążenia lub kilka przypadków obciążenia, trzymając wciśnięty klawisz Ctrl. Następnie należy kliknąć przycisk .

Aby zmienić współczynnik przypadku obciążenia, należy aktywować pierwszą kolumnę tego wiersza przypadku obciążenia. Wprowadź prawidłowy współczynnik lub wybierz go z listy.

W sekcji 'Wprowadzanie składni' można bezpośrednio zdefiniować kombinację obciążeń poprzez wprowadzenie przypadków obciążeń wraz ze współczynnikami. Następnie przyciskiem przypisać kryterium definicji.
