Questo assistente ai carichi facilita il compito di applicare un carico superficiale alle aste del modello. In questo modo è possibile, ad esempio, applicare un carico da neve alle travi di falda di una copertura o un carico variabile su un reticolo di travi, senza dover determinare manualmente le quote di carico delle aste.
Base

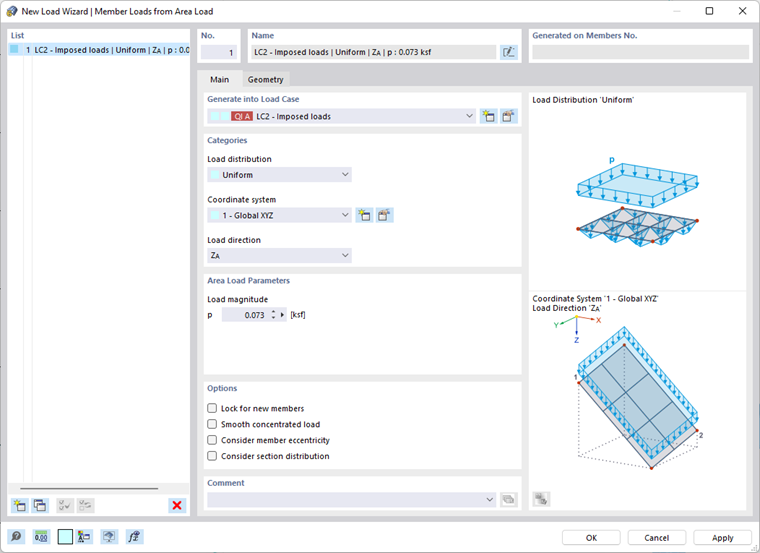

La scheda Base gestisce i parametri del carico.
Generare nel caso di carico
Selezionare nell'elenco il caso di carico al quale devono essere assegnati i carichi. Con il pulsante
è possibile creare un nuovo caso di carico.
Categorie
Ripartizione del carico
Nell'elenco sono disponibili diverse possibilità per l'azione del carico superficiale:
- Uniforme: è presente un carico di entità costante.
- Lineare: il carico è distribuito con variazione lineare. Nella sezione 'Parametri del carico superficiale' è possibile specificare tre nodi di riferimento con i rispettivi valori di carico.
- Variabile in X / Y / Z: il carico è distribuito con variazione lineare nella direzione di un asse globale. È possibile definire i parametri del carico superficiale in una scheda separata (vedere la sezione Veränderlich).
Sistema di coordinate
Il carico superficiale può agire perpendicolarmente al piano di carico ('locale z') oppure riferito al sistema di coordinate globale XYZ. In alternativa, è possibile selezionare o creare un sistema di coordinate definito dall'utente.
Direzione del carico
Se il carico superficiale non agisce perpendicolarmente al piano di carico, ma nella direzione di un asse globale, l'elenco offre diverse possibilità di selezione.
Il carico superficiale può essere riferito alla superficie reale (come un carico proprio) oppure alla superficie proiettata (come un carico da neve). La direzione del carico è illustrata nello schizzo della finestra di dialogo.
Parametri del carico superficiale
Inserire l'entità del carico superficiale uniforme. Se si tratta di un carico con variazione lineare, è possibile definire qui i numeri di tre nodi con i carichi assegnati. Con il pulsante
è inoltre possibile selezionare graficamente i nodi nella finestra di lavoro.
Opzioni
Se si seleziona la casella di controllo 'Ignora nuove aste', il carico superficiale agisce solo sulle aste attualmente presenti nel piano del carico superficiale secondo la definizione nella scheda 'Geometria'. Le aste che verranno aggiunte in seguito nel piano del carico superficiale non riceveranno alcuna quota di carico superficiale.
Con la casella di controllo 'Carico concentrato smussato' è possibile smussare i carichi concentrati che, in geometrie complesse, possono eventualmente verificarsi nel corso della ripartizione del carico. I carichi concentrati vengono quindi distribuiti sulle aste adiacenti.
L'opzione 'Considera eccentricità delle aste' controlla il modo in cui il carico superficiale agisce sulle aste del piano con Stabexzentrizitäten: se la casella di controllo non è attivata (impostazione predefinita), le aste disposte eccentricamente vengono considerate normalmente nella determinazione delle quote di carico. Se si seleziona la casella di controllo, queste aste non ricevono invece alcuna quota del carico superficiale.
Con la casella di controllo 'Considera distribuzione della sezione' è possibile controllare se il carico superficiale agisce anche sulle aste inclinate risultanti da una definizione di sbalzo (impostazione predefinita). Se si attiva la casella di controllo, il carico superficiale non viene applicato alle aste nel piano di carico che presentano un andamento di sezione non uniforme (vedere capitolo Querschnitt ).
Geometria
Nella scheda Geometria è possibile delimitare il piano di carico e definire le aste che trasmettono il carico.
Delimitazione del piano di carico superficiale
Definire il contorno del piano di carico superficiale facendo clic in sequenza sui nodi d'angolo del piano nella finestra di lavoro. A tale scopo utilizzare il pulsante
. Il piano viene identificato con il colore di selezione. Con il pulsante

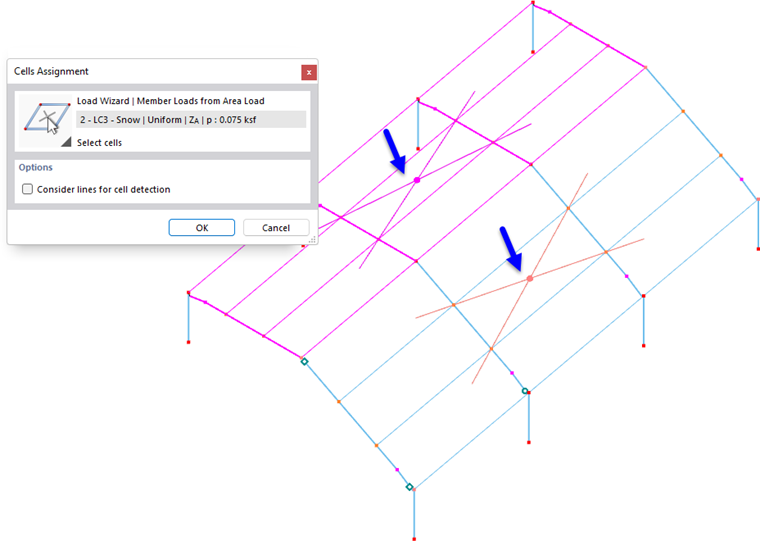

è inoltre possibile selezionare le celle di un piano che RSTAB riconosce automaticamente nel modello.
Sono necessari almeno tre nodi per un piano. La superficie non deve essere necessariamente delimitata su tutti i lati da aste.
È possibile definire diversi piani di carico superficiale, che verranno poi visualizzati riga per riga nella tabella.
Senza effetto su
Questa sezione consente di escludere dal trasferimento del carico aste come controventi o arcarecci. È possibile definire graficamente le aste con il pulsante
singolarmente oppure, mediante un'asta campione 'parallela', per tutte le aste senza carico. Con il pulsante
è possibile importare le aste dalle Objektselektionen. A tale scopo, selezionare la relativa selezione di oggetti (OS) in una finestra di dialogo separata.
Impostazioni
Larea di applicazione del carico' controlla in che modo il carico superficiale agisce sul modello:
- Piano completamente riempito: se tra le aste esiste una superficie che non è rappresentata nel modello RSTAB, il carico superficiale dell'intero piano viene distribuito sulle aste. In questo modo è possibile, ad esempio, applicare carichi di copertura o di parete a una struttura a aste.
- Non riempito, solo sulle aste: se il modello è costituito solo da aste, come ad esempio una torre reticolare, il carico agisce solo sulle sezioni delle aste. Il carico viene determinato tenendo conto della posizione delle aste.
Variabile
La scheda Variabile è disponibile quando nella scheda 'Base' è stata selezionata una distribuzione del carico variabile che agisce nella direzione di un asse globale.
Qui è possibile definire un carico a variazione libera, ad esempio un carico del vento dipendente dall'altezza. Inserire le ordinate o le distanze relative e assegnare i corrispondenti valori di carico.
Tolleranze

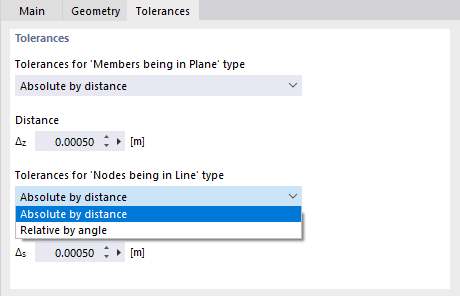

Nella scheda Tolleranze è possibile influenzare i criteri secondo i quali aste e nodi vengono valutati come appartenenti a un piano o a una linea.
Tolleranze per il tipo 'Aste nel piano'
Definire nell'elenco se la deviazione ammissibile di un'asta dal piano di carico debba essere descritta 'Assolutamente mediante una distanza' oppure 'Relativamente mediante un angolo'. Immettere quindi la distanza Δz o l'angolo φz. Il generatore di carico riconosce celle per tutte le aste che rientrano in questo intervallo e genera i corrispondenti carichi.
Tolleranze per il tipo 'Nodi sulla linea'
Nell'elenco è possibile selezionare se la deviazione ammissibile di un nodo dalla linea di definizione dell'asta debba essere descritta 'Assolutamente mediante una distanza' oppure 'Relativamente mediante un angolo'. Immettere quindi la distanza Δs o l'angolo φs.
Visualizzare carichi sulle aste e superfici di distribuzione

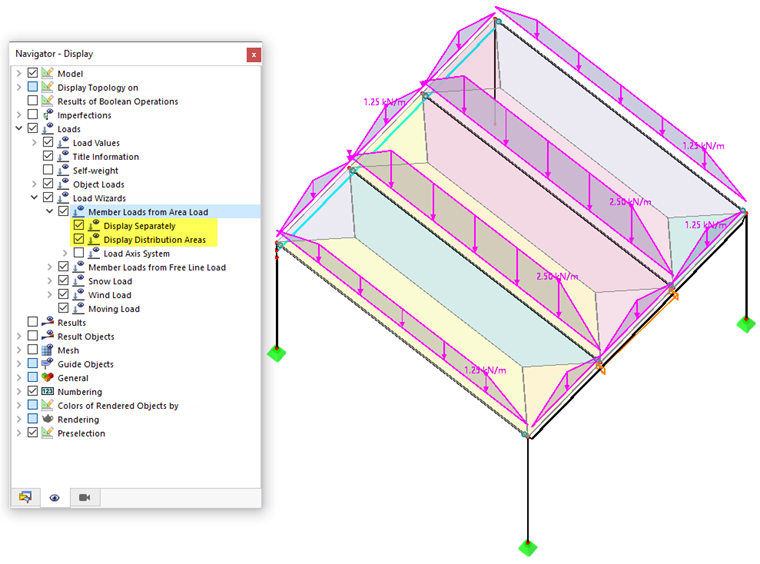

Non appena i carichi sulle aste sono stati generati, è possibile rappresentare il carico applicato non solo come carico superficiale, ma anche come effettivi carichi sulle aste. A tale scopo utilizzare la voce Visualizza separatamente nel menu di scelta rapida del carico superficiale oppure, nel navigatore - Visualizzazione, attivare l'opzione Carichi → Assistenti carico → Carichi su aste da carico superficiale → Visualizza separatamente. Inoltre, con l'opzione del navigatore Visualizza superfici di distribuzione è possibile rappresentare le celle di Voronoi del carico selezionato.
