Este asistente de cargas facilita la tarea de aplicar una carga superficial a barras del modelo. De este modo, por ejemplo, puede aplicar una carga de nieve a las correas de una cubierta o una carga de tráfico a una celosía de vigas, sin tener que determinar manualmente las partes de carga de las barras.
Base

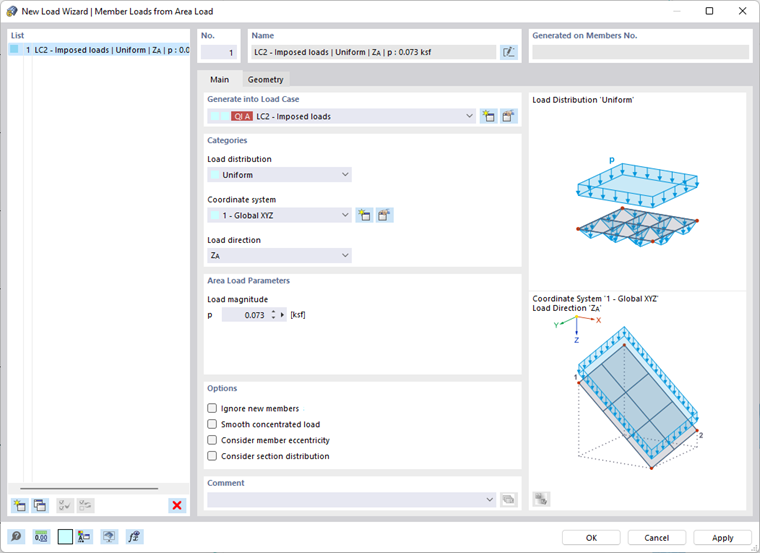

La pestaña Base gestiona los parámetros de carga.
Generar en caso de carga
Seleccione en la lista el caso de carga al que deben asignarse las cargas. Con el botón
puede crear un nuevo caso de carga.
Categorías
Distribución de cargas
En la lista hay varias opciones disponibles para seleccionar cómo actúa la carga superficial:
- Uniforme: Existe una carga de magnitud constante.
- Lineal: La carga se distribuye con variación lineal. En la sección 'Parámetros de carga superficial' puede indicar tres nudos de referencia con las respectivas magnitudes de carga.
- Variable en X / Y / Z: La carga se distribuye con variación lineal en la dirección de un eje global. Puede definir los parámetros de carga superficial en una pestaña independiente (véase la sección Veränderlich).
Sistema de coordenadas
La carga superficial puede actuar perpendicularmente al plano de carga ('z local') o referida al sistema de coordenadas global XYZ. Alternativamente, puede seleccionar o crear un sistema de coordenadas definido por el usuario.
Dirección de carga
Si la carga superficial no actúa perpendicularmente al plano de carga, sino en la dirección de un eje global, la lista ofrece varias opciones de selección.
La carga superficial puede referirse a la superficie real (como una carga de peso) o a la superficie proyectada (como una carga de nieve). La dirección de carga se ilustra en el esquema del cuadro de diálogo.
Parámetros de carga superficial
Indique la magnitud de la carga superficial uniforme. Si se trata de una carga con variación lineal, aquí puede definir los números de tres nudos con las cargas asignadas. Con el botón
también se pueden seleccionar los nudos gráficamente en la ventana de trabajo.
Opciones
Si activa la casilla 'Ignorar barras nuevas', la carga superficial solo actúa sobre las barras actualmente existentes del plano de carga superficial conforme a la definición en la pestaña 'Geometría'. Las barras que añada posteriormente en el plano de carga superficial no recibirán partes de la carga superficial.
Con la casilla 'Suavizar carga puntual' puede suavizar las cargas puntuales que, en geometrías complejas, pueden producirse durante la distribución de cargas. En ese caso, las cargas puntuales se distribuyen entre las barras adyacentes.
La opción 'Considerar excentricidad de barra' controla cómo actúa la carga superficial sobre las barras del plano con Stabexzentrizitäten: si la casilla no está activada (ajuste predeterminado), las barras dispuestas excéntricamente se tienen en cuenta normalmente al determinar las partes de carga. Si activa la casilla, estas barras no recibirán partes de la carga superficial.
Con la casilla 'Considerar distribución de secciones' puede controlar si la carga superficial también actúa sobre las barras inclinadas que resultan de una definición de Vouten (ajuste predeterminado). Si activa la casilla, la carga superficial no se aplica a las barras del plano de carga que presentan una variación irregular de la sección transversal (véase el capítulo Querschnitt ).
Geometría
En la pestaña Geometría puede delimitar el plano de carga y definir las barras que transmiten la carga.
Delimitación del plano de carga superficial
Defina el contorno del plano de carga superficial haciendo clic sucesivamente en los nudos de esquina del plano en la ventana de trabajo. Utilice para ello el botón
. El plano se identificará con el color de selección. Con el botón
también puede seleccionar las celdas de un plano que RSTAB reconoce automáticamente en el modelo.
Se requieren al menos tres nudos para un plano. La superficie no tiene por qué estar delimitada por barras en todos sus lados.
Puede definir diferentes planos de carga superficial, que después aparecerán en la tabla línea por línea.
Sin efecto sobre
Esta sección permite excluir del reparto de carga barras como arriostramientos o correas. Puede definir las barras gráficamente con el botón
, ya sea individualmente o mediante una barra patrón 'paralela' a todas las barras sin carga. Con el botón
se pueden importar las barras de Objektselektionen. Para ello, seleccione la selección de objetos (OS) correspondiente en un cuadro de diálogo independiente.
Ajustes
El 'Área de aplicación de la carga' controla cómo actúa la carga superficial en el modelo:
- Plano completamente rellenado: Si entre las barras existe una superficie que no está representada en el modelo de RSTAB, la carga superficial de todo el plano se distribuye entre las barras. Así, por ejemplo, puede aplicar cargas de cubierta o de muro a una estructura de barras.
- No rellenado, solo en barras: Si el modelo está compuesto únicamente por barras, como por ejemplo una torre de celosía, la carga actúa solo sobre las secciones de las barras. La carga se determina teniendo en cuenta la posición de las barras.
Variable
La pestaña Variable está disponible cuando en la pestaña 'Base' ha seleccionado una distribución de carga variable que actúa en la dirección de un eje global.
Aquí puede definir una carga de variación libre, como por ejemplo una carga de viento dependiente de la altura. Indique ordenadas o las distancias relativas y asigne los valores de carga correspondientes.
Tolerancias
En la pestaña Tolerancias puede influir en los criterios según los cuales se evalúa si las barras y nudos pertenecen a un plano o a una línea.
Tolerancias para el tipo 'Barras en el plano'
Defina en la lista si la desviación admisible de una barra respecto al plano de carga debe describirse de forma 'Absoluta mediante una distancia' o 'Relativa mediante un ángulo'. A continuación, indique la distancia Δz o el ángulo φz. El generador de cargas reconoce celdas para todas las barras que se encuentran dentro de este límite y genera las cargas correspondientes.
Tolerancias para el tipo 'Nudos sobre la línea'
En la lista puede seleccionar si la desviación admisible de un nudo respecto a la línea de definición de la barra debe describirse de forma 'Absoluta mediante una distancia' o 'Relativa mediante un ángulo'. A continuación, indique la distancia Δs o el ángulo φs.
Representar cargas de barras y superficies de reparto
Una vez generadas las cargas de barras, puede representar la carga aplicada no solo como carga superficial, sino también como cargas de barras reales. Para ello, utilice la opción Mostrar por separado en el menú contextual de la carga superficial o active en el Navegador - Mostrar la opción Cargas → Asistentes de carga → Cargas de barras a partir de carga superficial → Mostrar por separado. Además, con la opción del Navegador Mostrar superficies de reparto puede representar las celdas de Voronoi de la carga seleccionada.
