Tento asistent zatížení usnadňuje úkol aplikačního zatížení na pruty modelu. Umožňuje například aplikovat zatížení sněhem na krokve střešní roviny nebo dopravní zatížení na nosnou konstrukci, aniž by bylo nutné ručně určovat podíly zatížení prutů.
Základ
Karta Základ spravuje parametry zatížení.
Generovat v zatěžovacím stavu
Vyberte v seznamu zatěžovací stav, kterému mají být zatížení přiřazena. Tlačítkem
můžete vytvořit nový zatěžovací stav.
Kategorie
Rozdělení zatížení
V seznamu je několik možností, jak může plošné zatížení působit:
- Rovnoměrně: Jedná se o zatížení konstantní velikosti.
- Lineární: Zatížení je lineárně proměnné. V sekci 'Parametry plošného zatížení' můžete zadat tři referenční uzly s příslušnými velikostmi zatížení.
- Proměnné v X / Y / Z: Zatížení je lineárně proměnné ve směru jedné z globálních os. Parametry plošného zatížení můžete nastavit na samostatné kartě (viz sekce Proměnné).
Souřadnicový systém
Plošné zatížení může působit kolmo na zatěžovací rovinu ('lokálně z') nebo ve vztahu k globálnímu XYZ souřadnicovému systému. Alternativně si můžete zvolit nebo vytvořit vlastní souřadnicový systém.
Směr zatížení
Pokud plošné zatížení nepůsobí kolmo na zatěžovací rovinu, ale ve směru jedné z globálních os, nabízí seznam různé možnosti výběru.
Plošné zatížení může být vztahováno k skutečné ploše (například tíhové zatížení) nebo k projekci plochy (například zatížení sněhem). Směr zatížení je znázorněn v náčrtu dialogu.
Parametry plošného zatížení
Zadejte velikost rovnoměrného plošného zatížení. Pokud máte lineárně proměnné zatížení, můžete zde zadat čísla tří uzlů s přiřazenými zatíženími. Pomocí tlačítka
můžete vybrat uzly i graficky v pracovním okně.
Možnosti
Pokud zaškrtnete pole 'Zamknout pro nové pruty', bude plošné zatížení působit pouze na aktuálně přítomné pruty v rovině plošného zatížení podle definice na kartě 'Geometrie'. Pruty, které později přidáte do oblasti plošného zatížení, nedostanou žádné podíly zatížení.
Pomocí pole 'Vyhladit bodové zatížení' můžete vyhladit bodová zatížení, která mohou při složitých geometriích nastat během rozložení zatížení. Bodová zatížení jsou pak rozdělena na sousední pruty.
Možnost 'Zohlednit excentricitu prutů' řídí, jak plošné zatížení působí na pruty roviny s Stabexzentrizitäten: Pokud není pole zaškrtnuto (výchozí nastavení), jsou excentricky umístěné pruty normálně zohledněny během určování podílů zatížení. Pokud pole zaškrtnete, tyto pruty neobdrží žádný podíl z plošného zatížení.
Pomocí pole 'Zohlednit rozdělení průřezu' můžete řídit, zda plošné zatížení působí také na nakloněné pruty, které se vytváří definicí Vouten (výchozí nastavení). Pokud pole aktivujete, nebude plošné zatížení na pruty v zatěžovací rovině, které vykazují nerovnoměrný průběh průřezu, aplikováno (viz kapitola Querschnitt ).
Geometrie
Na kartě Geometrie můžete ohraničit zatěžovací rovinu a stanovit nosné pruty.
Ohraničení plošné zatěžovací roviny

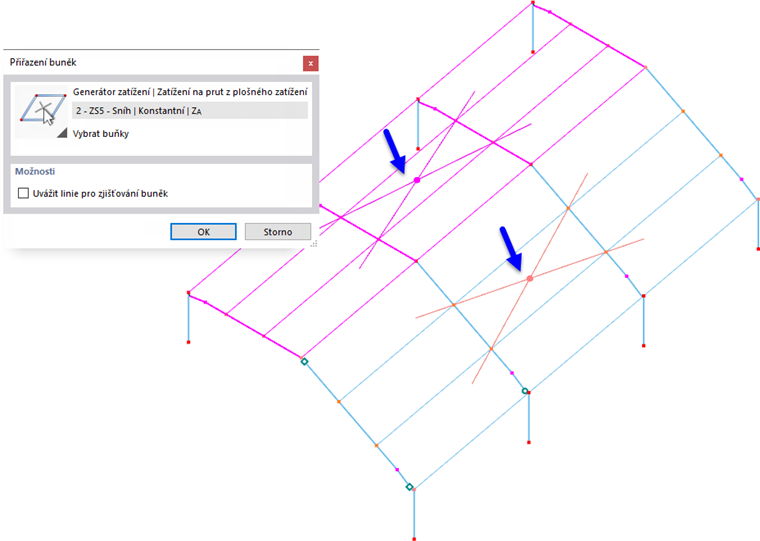

Nastavte ohraničení roviny plošného zatížení kliknutím na vrcholové uzly roviny v pracovním okně. Použijte tlačítko
. Rovina bude označena výběrovou barvou. Tlačítkem
můžete také vybrat buňky roviny, které RSTAB automaticky rozpozná v modelu.
Pro rovinu jsou požadovány alespoň tři uzly. Plocha nemusí být omezena pruty ze všech stran.
Můžete definovat různé plošné zatěžovací roviny, které se pak objeví v tabulce řádkově.
Bez vlivu na
Tato část umožňuje vyloučit pruty jako vzpěry nebo vaznice z přenosu zatížení. Pruty můžete graficky vybrat pomocí tlačítka
buď jednotlivě, nebo přes vzorový prut 'paralelně' ke všem prutům bez zatížení. Tlačítkem
můžete pruty převzít z Objektselektionen. Vyberte zde relevantní výběr objektu (OS) v samostatném dialogovém okně.
Nastavení
'Oblast aplikace zatížení' řídí, jak plošné zatížení působí v modelu:
- Plně vyplněná rovina: Pokud mezi pruty existuje plocha, která není v modelu RSTAB zobrazena, bude plošné zatížení celé roviny rozděleno na pruty. Můžete tak aplikovat např. zatížení střech nebo stěn na prutový model.
- Nevyplněný, pouze na pruty: Pokud model tvoří pouze pruty, jako například příhradový stožár, zatížení působí pouze na průřez prutů. Zatížení je určeno s ohledem na polohu prutu.

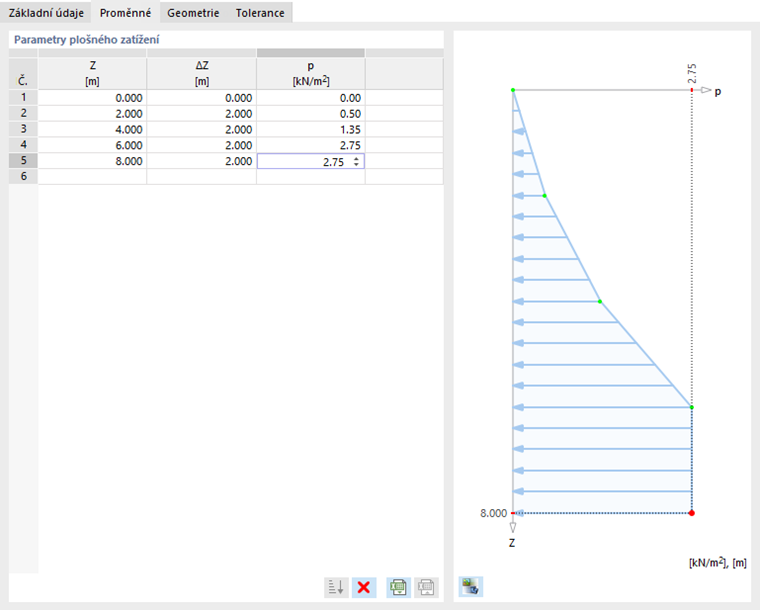

Proměnné
Karta Proměnné je dostupná, pokud jste na kartě 'Základ' vybrali proměnné rozdělení zatížení, které působí ve směru jedné z globálních os.
Zde můžete definovat libovolné proměnlivé zatížení, jako například zatížení větrem závislé na výšce. Zadejte ordináty nebo relativní vzdálenosti a přiřaďte odpovídající hodnoty zatížení.

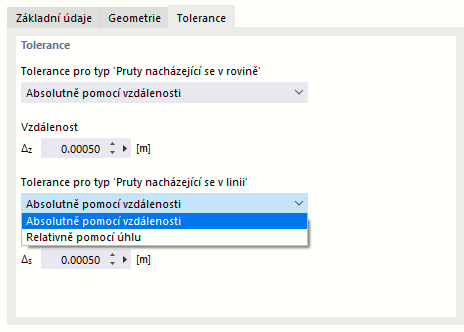

Tolerance
Na kartě Tolerance můžete ovlivnit kritéria, podle nichž jsou pruty a uzly hodnoceny jako příslušející k rovině nebo linii.
Tolerance pro typ 'Pruty v rovině'
Stanovte v seznamu, zda má být povolená odchylka prutu od zatěžovací roviny popsána 'Absolutně podle vzdálenosti' nebo 'Relativně podle úhlu'. Zadejte pak vzdálenost Δz nebo úhel φz. Generátor zatížení rozpozná buňky pro všechny pruty, které leží v této mezní hodnotě, a generuje odpovídající zatížení.
Tolerance pro typ 'Uzly na linii'
V seznamu můžete vybrat, zda má být povolená odchylka uzlu od definiční linie prutu popsána 'Absolutně podle vzdálenosti' nebo 'Relativně podle úhlu'. Zadejte pak vzdálenost Δs nebo úhel φs.

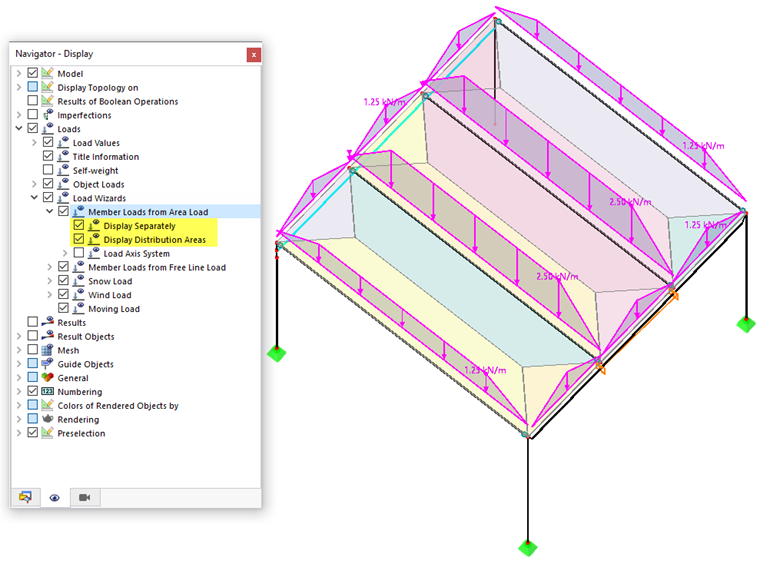

Zobrazení zatížení prutů a rozdělovacích ploch
Jakmile jsou zatížení prutů vygenerována, můžete aplikované zatížení zobrazit nejen jako plošné zatížení, ale také jako skutečné zatížení prutů. Využijte k tomu položku Oddělené zobrazení v kontextové nabídce plošného zatížení nebo aktivujte v navigátoru - zobrazení možnost Zatížení → Asistenti zatížení → Zatížení prutů z plošného zatížení → Oddělené zobrazení. Dále můžete pomocí možnosti v navigátoru Zobrazit rozdělovací plochy zobrazit Voronoi buňky pro vybrané zatížení.
