Este assistente de cargas facilita a tarefa de aplicar uma carga de superfície aos elementos do modelo. Assim, por exemplo, é possível aplicar uma carga de neve às vigas inclinadas de um telhado ou uma carga de tráfego a uma grelha de vigas, sem ter de determinar manualmente as parcelas de carga dos elementos.
Base

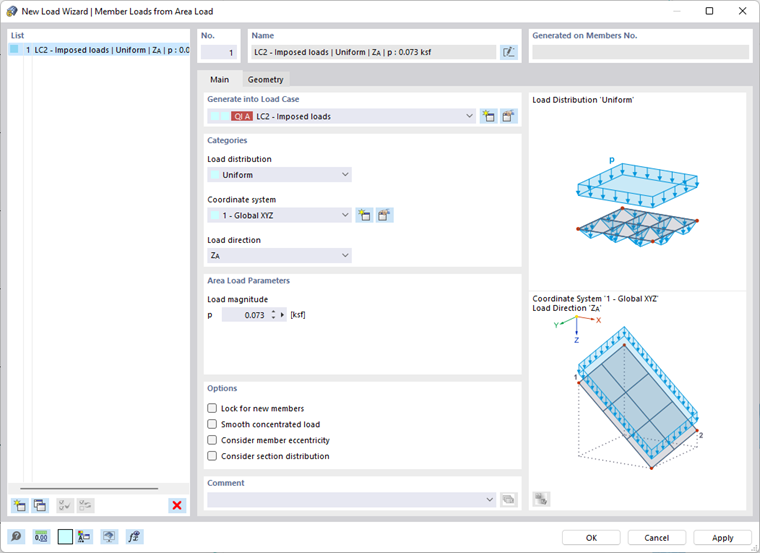

O separador Base gere os parâmetros de carga.
Gerar no caso de carga
Selecione na lista o caso de carga ao qual as cargas devem ser atribuídas. Com o botão
pode criar um novo caso de carga.
Categorias
Distribuição da carga
Na lista estão disponíveis várias opções para a forma como a carga de superfície atua:
- Uniforme: Existe uma carga de magnitude constante.
- Linear: A carga é distribuída de forma linearmente variável. Na secção 'Parâmetros da carga de superfície' pode indicar três nós de referência com os respetivos valores de carga.
- Variável em X / Y / Z: A carga é distribuída de forma linearmente variável na direção de um eixo global. Pode definir os parâmetros da carga de superfície num separador separado (ver secção Variável).
Sistema de coordenadas
A carga de superfície pode atuar perpendicularmente ao plano de carga ('local z') ou em relação ao sistema de coordenadas global XYZ. Em alternativa, pode selecionar ou criar um novo sistema de coordenadas definido pelo utilizador.
Direção da carga
Se a carga de superfície não atuar perpendicularmente ao plano de carga, mas na direção de um eixo global, a lista oferece várias opções de seleção.
A carga de superfície pode referir-se à área real (como uma carga de peso próprio) ou à área projetada (como uma carga de neve). A direção da carga é ilustrada no esboço da caixa de diálogo.
Parâmetros da carga de superfície
Indique a magnitude da carga de superfície uniforme. Se existir uma carga linearmente variável, pode definir aqui os números de três nós com as respetivas cargas atribuídas. Com o botão
também é possível selecionar graficamente os nós na janela de trabalho.
Opções
Se ativar a caixa de seleção 'Ignorar novas barras', a carga de superfície atua apenas sobre as barras atualmente existentes no plano de carga de superfície, conforme definido no separador 'Geometria'. As barras que adicionar posteriormente nesse plano de carga de superfície não receberão qualquer parcela da carga de superfície.
Com a caixa de seleção 'Suavizar carga concentrada', é possível suavizar cargas concentradas que possam ocorrer em geometrias complexas durante a distribuição da carga. As cargas concentradas são então distribuídas pelos elementos adjacentes.
A opção 'Considerar excentricidade da barra' controla como a carga de superfície atua sobre as barras do plano com Stabexzentrizitäten: se a caixa de seleção não estiver ativa (predefinição), as barras dispostas excentricamente são consideradas normalmente na determinação das parcelas de carga. Se ativar a caixa de seleção, essas barras não recebem qualquer parcela da carga de superfície.
Com a caixa de seleção 'Considerar distribuição da secção' pode controlar se a carga de superfície também atua sobre as barras inclinadas resultantes de uma definição de viga Vierendeel (predefinição). Se ativar a caixa de seleção, a carga de superfície não é aplicada a barras no plano de carga que apresentem um desenvolvimento de secção não uniforme (ver capítulo secção ).

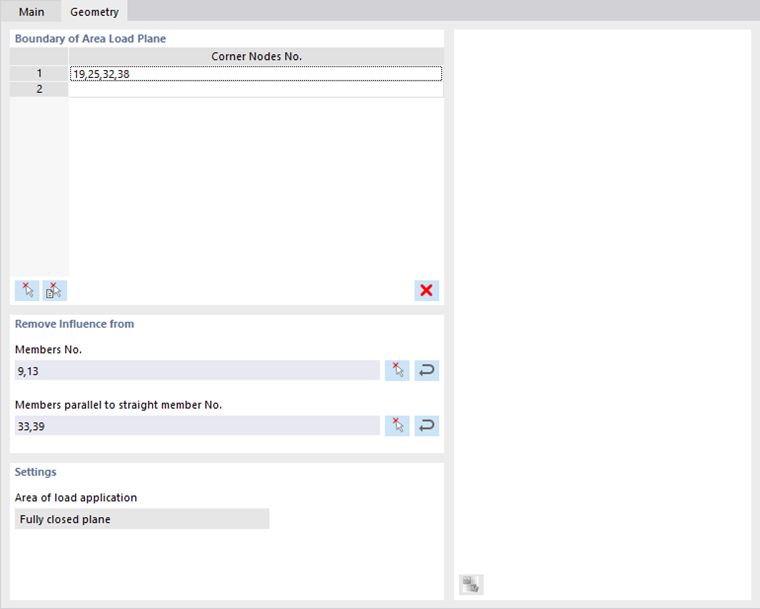

Geometria
No separador Geometria pode delimitar o plano de carga e definir as barras que transmitem a carga.
Delimitação do plano de carga de superfície
Defina a delimitação do plano de carga de superfície clicando sucessivamente nos nós de canto do plano na janela de trabalho. Para isso, utilize o botão
. O plano é assinalado com a cor de seleção. Com o botão

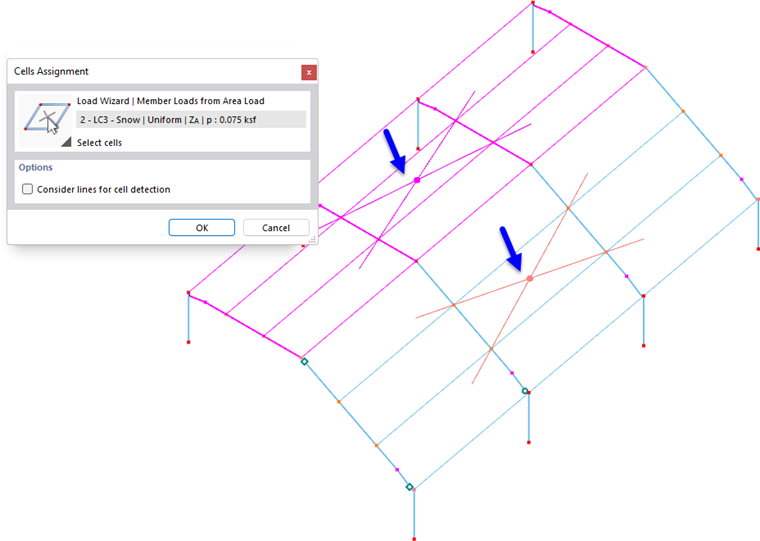

também pode selecionar as células de um plano que o RSTAB reconhece automaticamente no modelo.
São necessários pelo menos três nós para um plano. A superfície não precisa de ser delimitada por barras em todos os lados.
Pode definir vários planos de carga de superfície, que depois aparecem linha a linha na tabela.
Sem efeito sobre
Esta secção permite excluir da transmissão de carga barras como contraventamentos ou madres. Pode definir graficamente as barras com o botão
, individualmente ou através de uma barra padrão 'paralela' a todas as barras sem carga. Com o botão
é possível importar as barras de Objektselektionen. Para isso, selecione a seleção de objetos relevante (OS) numa caixa de diálogo separada.
Definições
A 'Área de aplicação da carga' controla a forma como a carga de superfície atua no modelo:
- Plano totalmente preenchido: Se existir entre as barras uma área que não esteja representada no modelo RSTAB, a carga de superfície do plano inteiro é distribuída pelas barras. Assim, por exemplo, pode aplicar cargas de cobertura ou de parede a uma estrutura de barras.
- Não preenchido, apenas nas barras: Se o modelo consistir apenas em barras, como por exemplo um mastro treliçado, a carga atua apenas sobre as secções das barras. A carga é determinada tendo em conta a posição das barras.

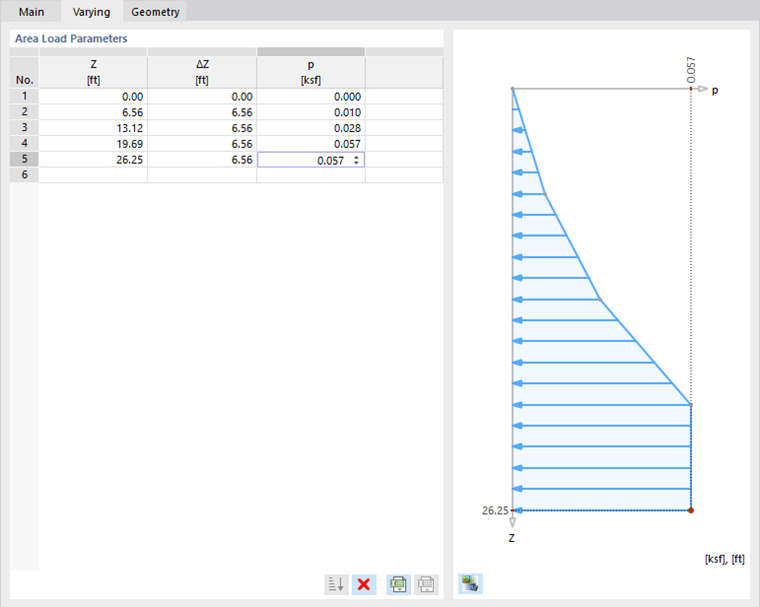

Variável
O separador Variável está disponível quando, no separador 'Base', foi selecionada uma distribuição de carga variável que atua na direção de um eixo global.
Aqui pode definir uma carga livremente variável, como por exemplo uma carga de vento dependente da altura. Indique ordenadas ou distâncias relativas e atribua os respetivos valores de carga.

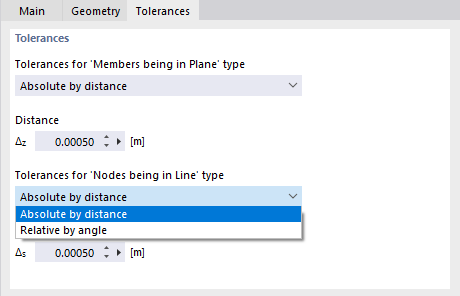

Tolerâncias
No separador Tolerâncias pode influenciar os critérios segundo os quais as barras e os nós são avaliados como pertencentes a um plano ou a uma linha.
Tolerâncias para o tipo 'Barras no plano'
Defina, com base na lista, se o desvio admissível de uma barra do plano de carga deve ser descrito 'Absoluto através de uma distância' ou 'Relativo através de um ângulo'. Indique então a distância Δz ou o ângulo φz. O gerador de cargas reconhece células para todas as barras que se encontrem dentro deste limite e gera as cargas correspondentes.
Tolerâncias para o tipo 'Nós na linha'
Na lista pode selecionar se o desvio admissível de um nó da linha de definição da barra deve ser descrito 'Absoluto através de uma distância' ou 'Relativo através de um ângulo'. Indique então a distância Δs ou o ângulo φs.
Representar cargas nas barras e superfícies de distribuição
Assim que as cargas nas barras forem geradas, pode representar a carga aplicada não só como carga de superfície, mas também como cargas reais nas barras. Para isso, utilize a entrada Mostrar separadamente no menu de contexto da carga de superfície ou ative no Navegador - Exibição a opção Cargas → Assistentes de cargas → Cargas nas barras a partir de carga de superfície → Mostrar separadamente. Além disso, com a opção do Navegador Mostrar superfícies de distribuição pode representar as células Voronoi da carga selecionada.
