Cet assistant de charges facilite la tâche consistant à appliquer une charge surfacique sur les barres du modèle. Vous pouvez ainsi, par exemple, appliquer une charge de neige sur les pannes d’un plan de toiture ou une charge d’exploitation sur un grillage de poutres, sans devoir déterminer manuellement les parts de charge des barres.

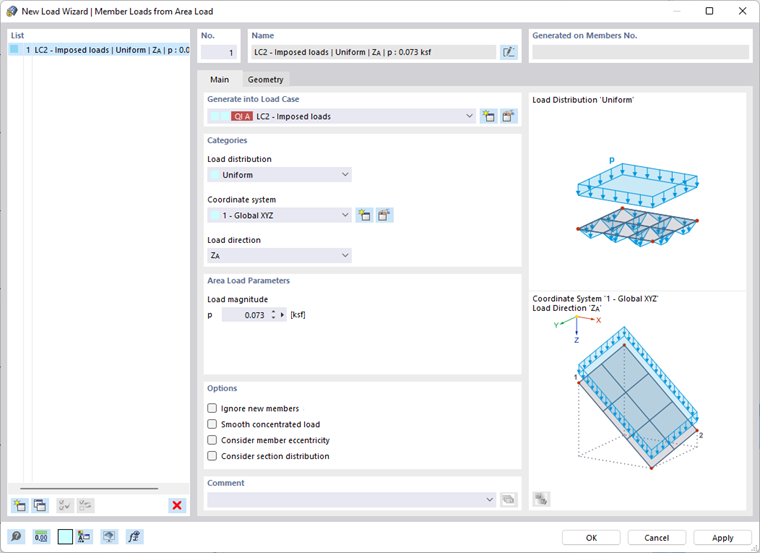

Base
L’onglet Base gère les paramètres de charge.
Générer dans le cas de charge
Sélectionnez dans la liste le cas de charge auquel les charges doivent être affectées. Avec le bouton
, vous pouvez créer un nouveau cas de charge.
Catégories
Répartition de charge
La liste propose différentes possibilités décrivant l’action de la charge surfacique :
- Uniforme : la charge a une valeur constante.
- Linéaire : la charge est répartie de manière linéaire variable. Dans la section « Paramètres de charge surfacique », vous pouvez indiquer trois nœuds de référence avec les valeurs de charge correspondantes.
- Variable en X / Y / Z : la charge est répartie de manière linéaire variable dans la direction d’un axe global. Vous pouvez définir les paramètres de charge surfacique dans un onglet séparé (voir section Veränderlich).
Système de coordonnées
La charge surfacique peut agir perpendiculairement au plan de charge (« local z ») ou par rapport au système de coordonnées global XYZ. Vous pouvez également sélectionner ou créer un système de coordonnées défini par l’utilisateur.
Direction de la charge
Si la charge surfacique n’agit pas perpendiculairement au plan de charge, mais dans la direction d’un axe global, la liste offre différentes possibilités de sélection.
La charge surfacique peut être rapportée à la surface réelle (comme une charge de poids propre) ou à la surface projetée (comme une charge de neige). La direction de la charge est illustrée dans le schéma de la boîte de dialogue.
Paramètres de charge surfacique
Indiquez l’intensité de la charge surfacique uniforme. Si la charge est linéairement variable, vous pouvez définir ici les numéros de trois nœuds avec les charges affectées. Avec le bouton
, il est également possible de sélectionner les nœuds graphiquement dans la fenêtre de travail.
Options
Si vous cochez la case « Ignorer les nouvelles barres », la charge surfacique n’agit que sur les barres existantes du plan de charge surfacique selon la définition dans l’onglet « Géométrie ». Les barres que vous ajoutez ultérieurement dans le plan de charge surfacique ne reçoivent aucune part de la charge surfacique.
Avec la case « Lisser les charges ponctuelles », vous pouvez lisser les charges ponctuelles qui peuvent apparaître dans le cadre de la répartition des charges pour des géométries complexes. Les charges ponctuelles sont alors réparties sur les barres adjacentes.
L’option « Prendre en compte l’excentricité des barres » contrôle la manière dont la charge surfacique agit sur les barres du plan avec Stabexzentrizitäten : si la case n’est pas activée (réglage par défaut), les barres disposées de manière excentrée sont prises en compte normalement lors de la détermination des parts de charge. Si vous cochez la case, ces barres ne reçoivent en revanche aucune part de la charge surfacique.
Avec la case « Prendre en compte la répartition de la section », vous pouvez contrôler si la charge surfacique agit également sur les barres inclinées résultant d’une définition de voûte (réglage par défaut). Si vous activez la case, la charge surfacique n’est pas appliquée aux barres du plan de charge présentant une variation de section non uniforme (voir chapitre Querschnitt ).
Géométrie
Dans l’onglet Géométrie, vous pouvez délimiter le plan de charge et définir les barres reprenant les charges.
Délimitation du plan de charge surfacique
Définissez la limite du plan de charge surfacique en cliquant successivement sur les nœuds d’angle du plan dans la fenêtre de travail. Utilisez pour cela le bouton
. Le plan est alors repéré par la couleur de sélection. Avec le bouton
, vous pouvez également sélectionner les cellules d’un plan que RSTAB reconnaît automatiquement dans le modèle.
Au moins trois nœuds sont nécessaires pour définir un plan. La surface ne doit pas nécessairement être limitée de tous côtés par des barres.
Vous pouvez définir différents plans de charge surfacique, qui apparaîtront ensuite ligne par ligne dans le tableau.
Sans effet sur
Cette section permet d’exclure de la reprise des charges des barres telles que des contreventements ou des pannes. Vous pouvez définir les barres graphiquement avec le bouton
, soit individuellement, soit via une barre type « parallèle » à toutes les barres sans charge. Avec le bouton
, il est possible de reprendre les barres depuis les Objektselektionen. Pour cela, sélectionnez la sélection d’objets pertinente (OS) dans une boîte de dialogue séparée.
Paramètres
Le « domaine d’application de la charge » détermine la manière dont la charge surfacique agit sur le modèle :
- Plan entièrement rempli : lorsqu’entre les barres existe une surface qui n’est pas représentée dans le modèle RSTAB, la charge surfacique de tout le plan est répartie sur les barres. Vous pouvez ainsi, par exemple, appliquer des charges de toiture ou de paroi à une structure en barres.
- Non rempli, uniquement sur les barres : si le modèle est constitué uniquement de barres, comme par exemple un pylône en treillis, la charge n’agit que sur les sections des barres. La charge est déterminée en tenant compte de la position des barres.
Variable
L’onglet Variable est disponible si vous avez sélectionné dans l’onglet « Base » une répartition de charge variable agissant dans la direction d’un axe global.
Vous pouvez définir ici une charge à variation libre, telle qu’une charge de vent dépendant de l’altitude. Indiquez des ordonnées ou les distances relatives et attribuez les valeurs de charge correspondantes.
Tolérances
Dans l’onglet Tolérances, vous pouvez influencer les critères selon lesquels les barres et les nœuds sont considérés comme appartenant à un plan ou à une ligne.
Tolérances pour le type « Barres dans le plan »
Définissez dans la liste si l’écart admissible d’une barre par rapport au plan de charge doit être décrit « Absolument par une distance » ou « Relativement par un angle ». Indiquez ensuite la distance Δz ou l’angle φz. Le générateur de charges reconnaît des cellules pour toutes les barres situées dans cette limite et génère les charges correspondantes.
Tolérances pour le type « Nœuds sur la ligne »
Dans la liste, vous pouvez sélectionner si l’écart admissible d’un nœud par rapport à la ligne de définition de la barre doit être décrit « Absolument par une distance » ou « Relativement par un angle ». Indiquez ensuite la distance Δs ou l’angle φs.

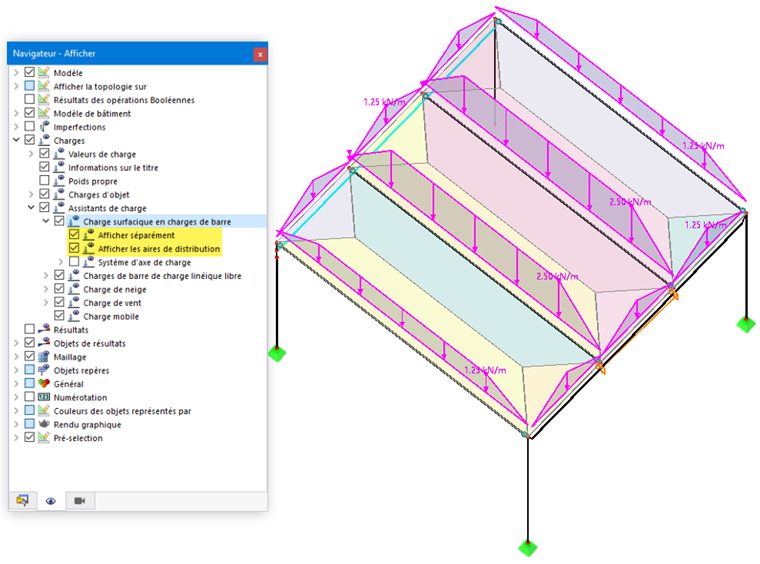

Afficher les charges de barre et les surfaces de répartition
Dès que les charges de barre sont générées, vous pouvez représenter la charge appliquée non seulement comme charge surfacique, mais également comme charges de barre réelles. Utilisez pour cela l’entrée Afficher séparément dans le menu contextuel de la charge surfacique ou activez, dans le Navigateur - Affichage, l’option Charges → Assistants de charges → Charges de barre à partir d’une charge surfacique → Afficher séparément. Vous pouvez également afficher les cellules de Voronoï de la charge sélectionnée avec l’option du Navigateur Afficher les surfaces de répartition.
