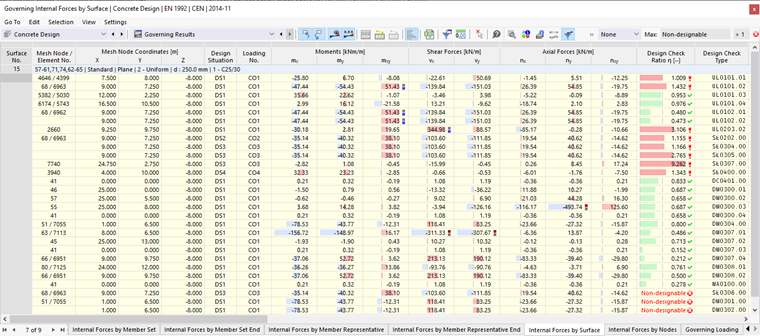

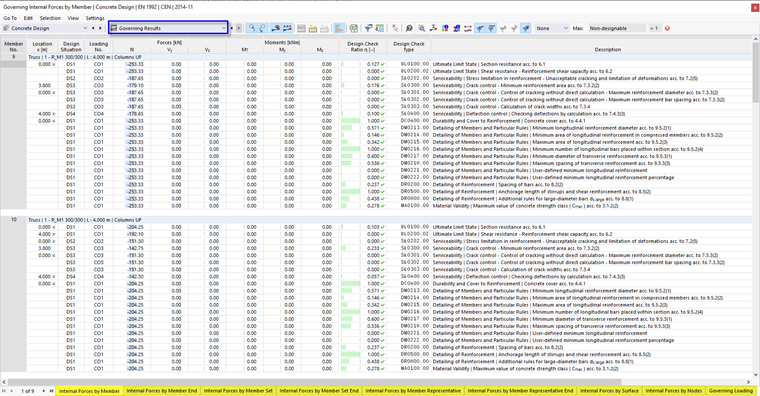

Ve výsledkových tabulkách kategorie Rozhodující výsledky jsou uvedeny vnitřní síly prutů, ploch a uzlů a také namáhání, která vedou k maximálnímu využití posuzovaných objektů.
Výsledky jsou v záložkách seřazeny podle následujících kritérií:
- Objekty (pruty, sady prutů, reprezentanti, konce prutů, plochy, uzly)
- Zatížení (návrhové situace, kombinace zatížení)
Filtrovat výsledky podle mezního stavu
V závislosti na nastavení filtru ve Správci výsledkových tabulek se zobrazí výsledky všech nebo pouze vybraných typů posouzení (například pouze únosnost).
Pomocí tlačítek na panelu nástrojů tabulky můžete rozhodující výsledky filtrovat také přímo podle únosnosti, použitelnosti a pravidel pro vyztužování. Jsou přístupná, pokud jsou k dispozici posouzení pro příslušné mezní stavy.
| Tlačítko | Funkce |
|---|---|
|
Zobrazí nebo skryje výsledky pro mezní stav únosnosti |
|
Zobrazí nebo skryje výsledky pro mezní stav použitelnosti |
|
Zobrazí nebo skryje výsledky pro pravidla pro vyztužování a konstrukční detaily |

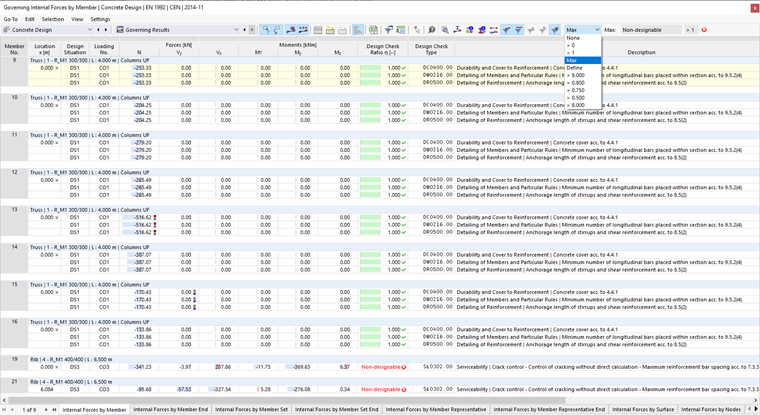

Filtrovat výsledky podle využití
Seznam vpravo na panelu nástrojů tabulky nabízí možnost filtrovat tabulky podle stupně využití. Při volbě Max se pro každý objekt vypíšou pouze vnitřní síly, které vedou k rozhodujícímu posouzení.
