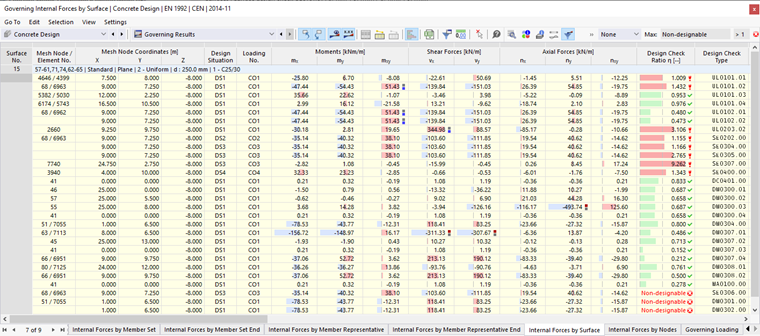

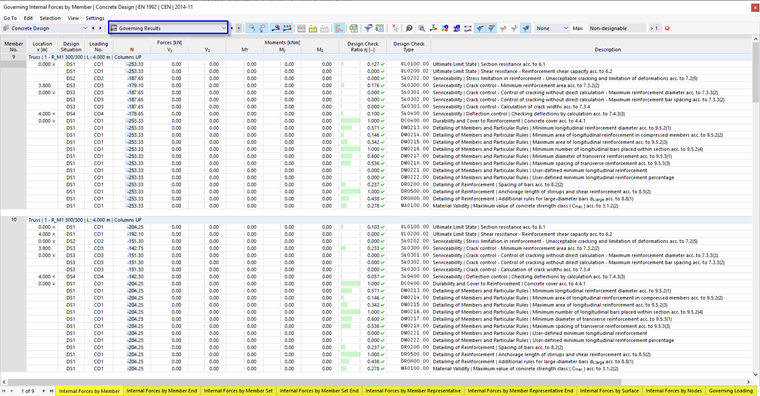

W tabelach wyników kategorii Wyniki decydujące wymienione są siły wewnętrzne prętów, powierzchni i węzłów oraz naprężenia prowadzące do maksymalnego wykorzystania projektowanych obiektów.
Wyniki są sortowane w zakładkach według następujących kryteriów:
- Obiekty (pręty, zestawy prętów, reprezentanty, końce prętów, powierzchnie, węzły)
- Obciążenia (sytuacje projektowe, kombinacje obciążeń)
Filtruj wyniki według stanu granicznego
W zależności od ustawienia filtra w menedżer-tabel-wyników wyświetlane są wyniki wszystkich lub wybranych rodzajów weryfikacji (na przykład tylko nośność).
Za pomocą przycisków na pasku narzędzi tabeli można również bezpośrednio filtrować wyniki decydujące według nośności, użytkowalności oraz zasad zbrojenia. Są one dostępne, jeśli istnieją weryfikacje dla odpowiednich stanów granicznych.
| Przycisk | Funkcja |
|---|---|
|
Włącza lub wyłącza wyniki dla stanu granicznego nośności |
|
Włącza lub wyłącza wyniki dla stanu granicznego użytkowalności |
| Włącza lub wyłącza wyniki dla weryfikacji ochrony przeciwpożarowej (w przygotowaniu) | |
|
Włącza lub wyłącza wyniki dla weryfikacji sejsmicznych (w przygotowaniu)--> |
|
Włącza lub wyłącza wyniki dla zasad zbrojenia i detali konstrukcyjnych |
Filtruj wyniki według wykorzystania
Lista po prawej stronie na pasku narzędzi tabeli oferuje możliwość filtrowania tabel według stopni wykorzystania. Opcja Max powoduje wyświetlanie tylko tych sił wewnętrznych, które prowadzą do decydującej weryfikacji każdego obiektu.
