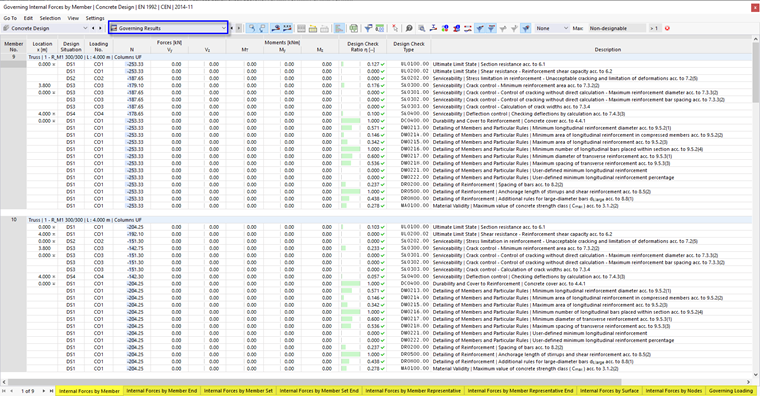

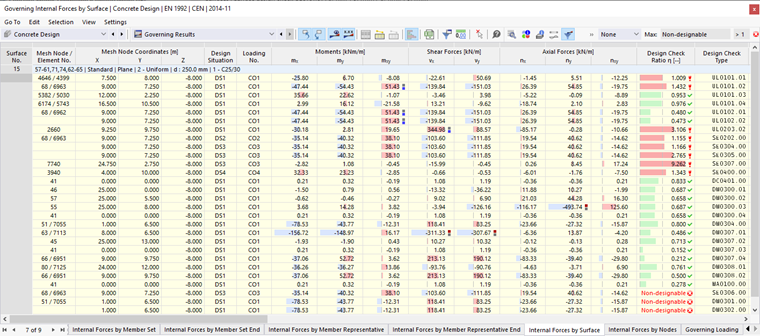

En las tablas de resultados de la categoría Resultados principales se listan los esfuerzos internos de las barras, superficies y nodos, así como las solicitaciones que llevan a las utilizaciones máximas de los objetos dimensionados.
Los resultados están ordenados en las pestañas según los siguientes criterios:
- Objetos (barras, conjuntos de barras, representantes, extremos de barras, superficies, nodos)
- Cargas (situaciones de dimensionamiento, combinaciones de cargas)
Filtrar resultados por estado límite
Dependiendo de la configuración del filtro en el Administrador de Tablas de Resultados , se pueden mostrar los resultados de todos los tipos de verificación o solo de los seleccionados (por ejemplo, solo capacidad portante).
Con los botones en la barra de herramientas de la tabla, también puede filtrar directamente los resultados principales según la capacidad portante, la aptitud para el servicio y las reglas de armadura. Están disponibles cuando existen verificaciones para los estados límite correspondientes.
| Botón | Función |
|---|---|
|
Muestra u oculta resultados para el estado límite de capacidad portante |
|
Muestra u oculta resultados para el estado límite de aptitud para el servicio |
| Muestra u oculta resultados para las verificaciones de protección contra incendios (en preparación) | |
|
Muestra u oculta resultados para las verificaciones sísmicas (en preparación)--> |
|
Muestra u oculta resultados para las reglas de armadura y detalles constructivos |
Filtrar resultados por utilización
La lista a la derecha en la barra de herramientas de la tabla ofrece la posibilidad de filtrar las tablas según los grados de utilización. Con la opción Max, solo se muestran, para cada objeto, los esfuerzos internos que conducen a la verificación principal.
