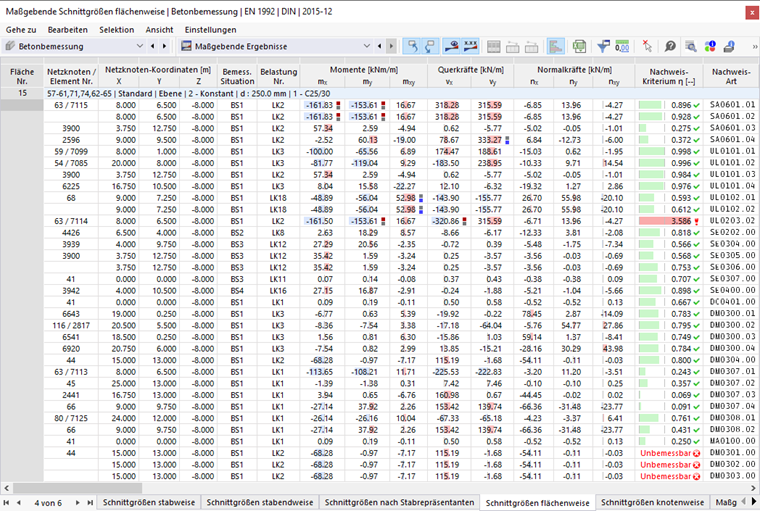

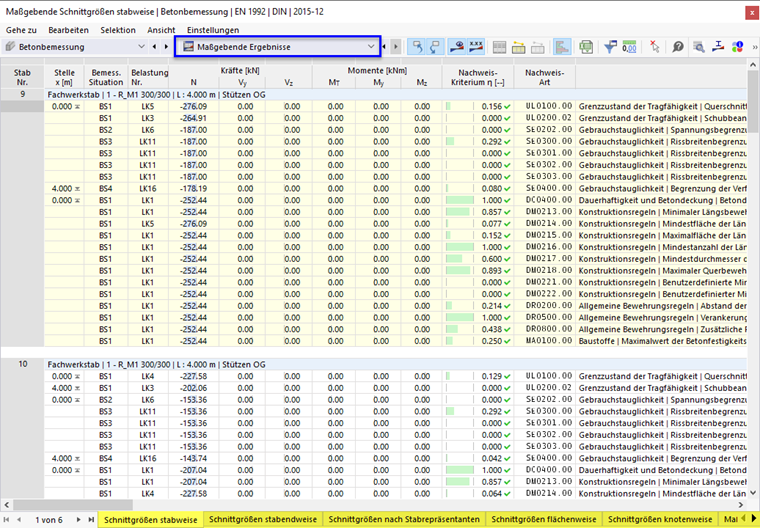

In den Ergebnistabellen der Kategorie Maßgebende Ergebnisse sind die Schnittgrößen der Stäbe, Flächen und Knoten sowie die Beanspruchungen aufgelistet, die zu den maximalen Ausnutzungen der bemessenen Objekte führen.
Die Ergebnisse sind in den Registern nach folgenden Kriterien sortiert:
- Objekte (Stäbe, Stabsätze, Repräsentanten, Stabenden, Flächen, Knoten)
- Belastungen (Bemessungssituationen, Lastkombinationen)
Ergebnisse nach Grenzzustand filtern
Je nach Filtereinstellung im Ergebnistabellen-Manager werden die Ergebnisse aller oder nur ausgewählter Nachweisarten angezeigt werden (beispielsweise nur Tragfähigkeit).
Mit den Schaltflächen in der Tabellen-Symbolleiste können Sie die maßgebenden Ergebnisse auch direkt nach Tragfähigkeit, Gebrauchstauglichkeit sowie Bewehrungsregeln filtern. Sie sind zugänglich, wenn Nachweise für die entsprechenden Grenzzustände vorliegen.
| Schaltfläche | Funktion |
|---|---|
|
Blendet Ergebnisse für Grenzzustand der Tragfähigkeit ein oder aus |
|
Blendet Ergebnisse für Grenzzustand der Gebrauchstauglichkeit ein oder aus |
| Blendet Ergebnisse für Nachweise des Brandschutzes ein oder aus (in Vorbereitung) | |
|
Blendet Ergebnisse für Erdbebennachweise ein oder aus (in Vorbereitung)--> |
|
Blendet Ergebnisse für Bewehrungsregeln und konstruktive Details ein oder aus |
Ergebnisse nach Ausnutzung filtern
Die Liste rechts in der Tabellen-Symbolleiste bietet die Möglichkeit, die Tabellen nach Ausnutzungsgraden zu filtern. Mit der Option Max werden für jedes Objekt nur die Schnittgrößen ausgegeben, die zum maßgebenden Nachweis führen.
