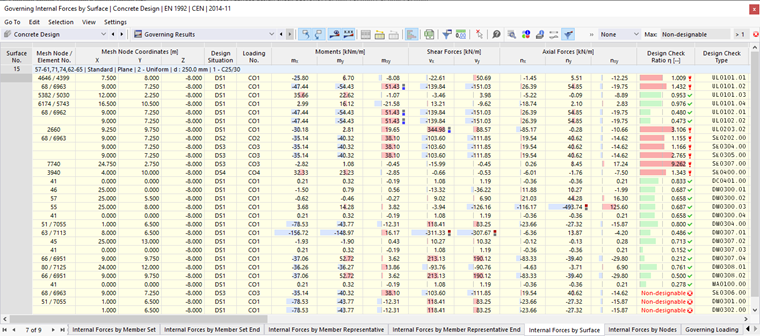

Dans les tableaux de résultats de la catégorie Résultats déterminants, les efforts internes des barres, surfaces et nœuds ainsi que les sollicitations qui conduisent aux utilisations maximales des objets vérifiés sont répertoriés.
Les résultats sont triés dans les onglets selon les critères suivants :
- Objets (barres, ensembles de barres, représentants, extrémités de barre, surfaces, nœuds)
- Charges (situations de projet, combinaisons de charges)
Filtrer les résultats par état limite
Selon le paramètre de filtre dans le Gestionnaire des tableaux de résultats , les résultats de tous les types de vérification ou seulement de certains seront affichés (par exemple, seulement la capacité portante).
Avec les boutons dans la barre d'outils du tableau, vous pouvez également filtrer directement les résultats déterminants par capacité portante, état limite de service et dispositions constructives. Ils sont accessibles lorsque des vérifications pour les états limites correspondants sont disponibles.
| Bouton | Fonction |
|---|---|
|
Affiche ou masque les résultats pour l'état limite de capacité portante |
|
Affiche ou masque les résultats pour l'état limite de service |
|
Affiche ou masque les résultats pour les dispositions constructives et les détails de ferraillage |

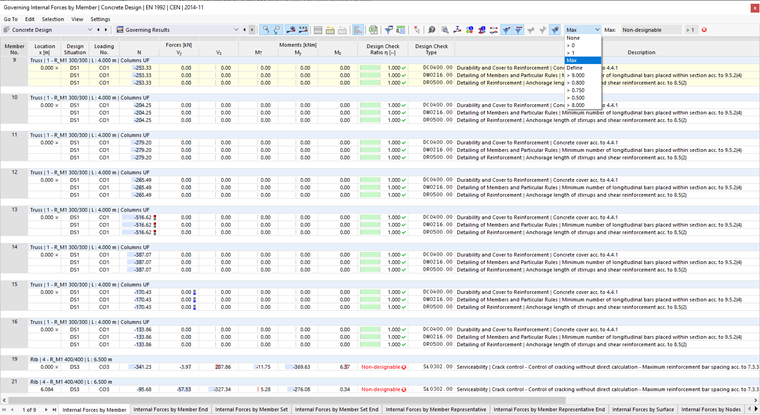

Filtrer les résultats par utilisation
La liste à droite dans la barre d'outils du tableau offre la possibilité de filtrer les tableaux par taux d'utilisation. Avec l'option Max, seuls les efforts internes qui conduisent à la vérification déterminante sont affichés pour chaque objet.
