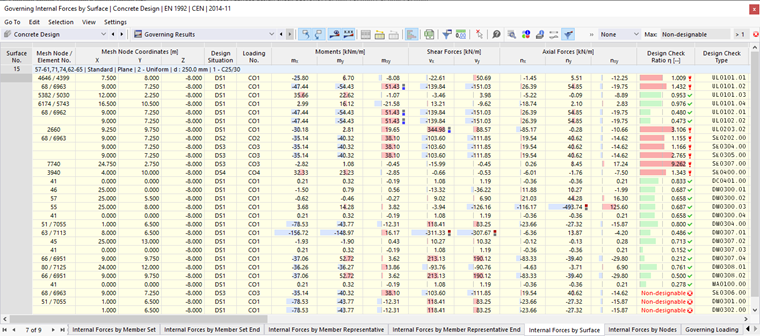

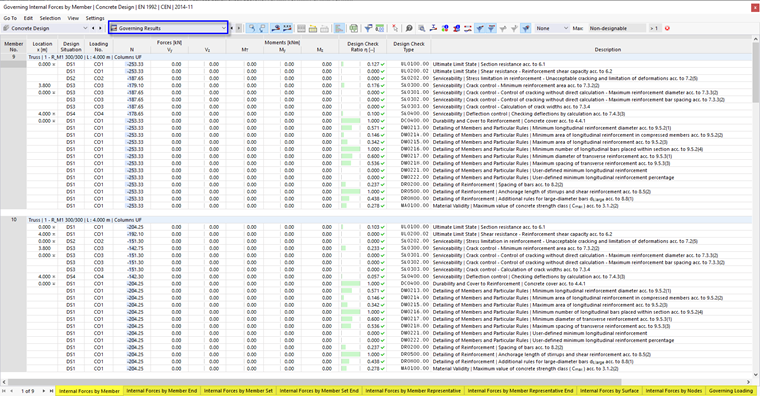

Nas tabelas de resultados da categoria Resultados Determinantes, estão listados os esforços internos dos bares, superfícies e nós, bem como as solicitações que levam aos aproveitamentos máximos dos objetos dimensionados.
Os resultados estão classificados nos registros de acordo com os seguintes critérios:
- Objetos (Bares, Conjuntos de Barras, Representantes, Extremidades de Barras, Superfícies, Nós)
- Cargas (Situações de Dimensionamento, Combinações de Carga)
Filtrar resultados por estado limite
Dependendo da configuração do filtro no Gerenciador de Tabelas de Resultados , os resultados de todos ou de apenas tipos de verificação selecionados (por exemplo, apenas capacidade de carga) serão exibidos.
Com os botões na barra de símbolos da tabela, você também pode filtrar os resultados determinantes diretamente por capacidade de carga, usabilidade e regras de reforço. Eles estão acessíveis quando há verificações para os correspondentes estados limites.
| Botão | Função |
|---|---|
|
Exibe ou oculta resultados para o estado limite de capacidade de carga |
|
Exibe ou oculta resultados para o estado limite de usabilidade |
| Exibe ou oculta resultados para verificações de proteção contra incêndio (em preparação) | |
|
Exibe ou oculta resultados para verificações sísmicas (em preparação)--> |
|
Exibe ou oculta resultados para regras de reforço e detalhes construtivos |

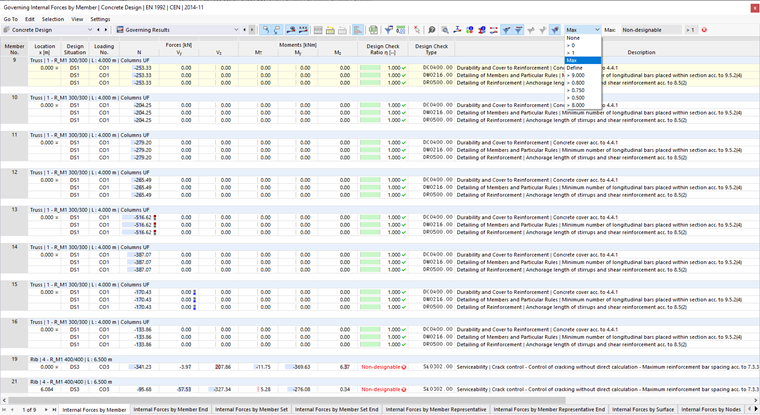

Filtrar resultados por aproveitamento
A lista à direita na barra de símbolos da tabela oferece a possibilidade de filtrar as tabelas por graus de aproveitamento. Com a opção Máx, apenas os esforços internos que levam à verificação determinante são exibidos para cada objeto.
