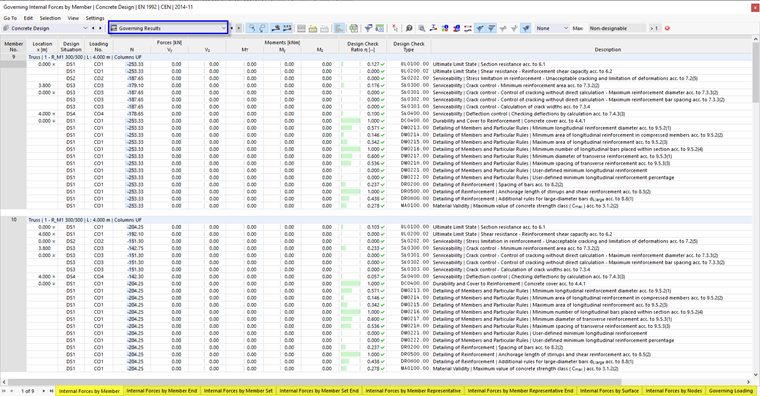

Nelle tabelle dei risultati della categoria Risultati Relevanti, sono elencati gli sforzi interni di aste, superfici e nodi, nonché le sollecitazioni che portano al massimo sfruttamento degli oggetti dimensionati.
I risultati sono ordinati nei registri secondo i seguenti criteri:
- Oggetti (aste, set di aste, rappresentanti, estremità delle aste, superfici, nodi)
- Carichi (situazioni di progetto, combinazioni di carico)
Filtrare i risultati per stato limite
In base all'impostazione del filtro nel Gestore delle tabelle dei risultati , i risultati di tutte o solo alcune tipologie di verifica vengono visualizzati (ad esempio solo capacità portante).
Con i pulsanti nella barra degli strumenti della tabella, è possibile filtrare direttamente i risultati in base a capacità portante, utilizzabilità e regole di armatura. Sono accessibili se le verifiche per i corrispondenti stati limite sono presenti.
| Pulsante | Funzione |
|---|---|
|
Attiva o disattiva i risultati per lo stato limite di capacità portante |
|
Attiva o disattiva i risultati per lo stato limite di utilizzabilità |
| Attiva o disattiva i risultati per verifiche di resistenza al fuoco (in preparazione) | |
|
Attiva o disattiva i risultati per verifiche sismiche (in preparazione)--> |
|
Attiva o disattiva i risultati per regole di armatura e dettagli costruttivi |

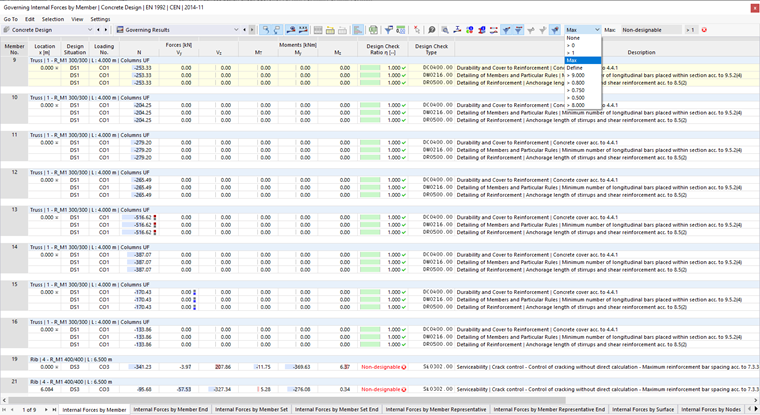

Filtrare i risultati per sfruttamento
La lista a destra nella barra degli strumenti della tabella offre la possibilità di filtrare le tabelle per gradi di sfruttamento. Con l'opzione Max, vengono visualizzati per ogni oggetto solo le grandezze che portano alla verifica rilevante.
