Armatures sur les surfaces

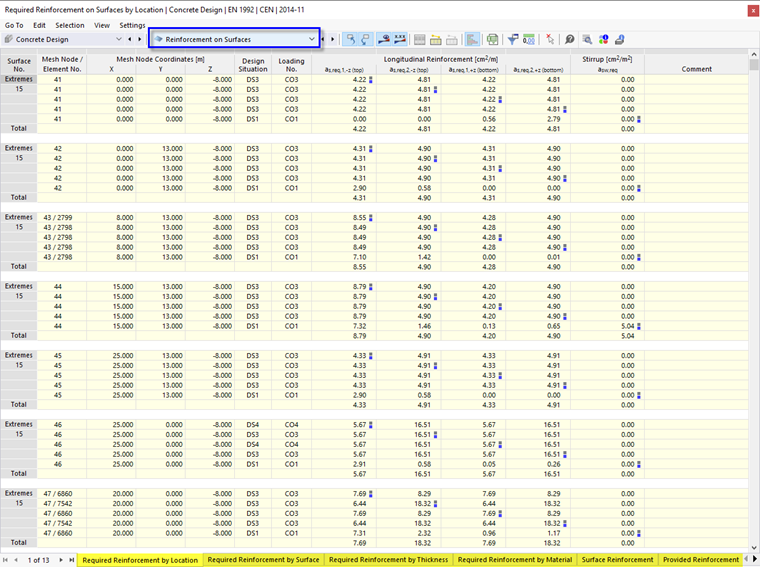

Les tableaux de résultats de la catégorie Armatures sur les surfaces affichent les aires d'armatures requises, qui résultent des efforts internes de la situation de projet à l'état limite ultime. Si l'armature longitudinale a été augmentée automatiquement pour répondre à la vérification à l'état limite de service (voir le chapitre Paramètres de base ) ou pour éviter les armatures d'effort tranchant (voir le chapitre Surfaces ), ces aires d'armatures sont également prises en compte. De la même manière, l'armature minimale selon la norme est couverte si l'option correspondante a été activée (voir le chapitre Surfaces ). Les valeurs extrêmes de chaque type d'armatures sont indiquées dans les lignes par des points de couleur.

Les aires d'armatures disponibles ainsi que les armatures non couvertes sont indiquées dans des tableaux supplémentaires.

Les résultats des surfaces sont triés dans les onglets selon les critères suivants :

  • Objets (points de maillage EF, surfaces)
  • Propriétés de surface (épaisseurs, matériaux)

Surface n°

Le numéro de la surface déterminante est indiqué pour chaque valeur extrême de l'armature.

N° de nœud de maillage / élément

Dans chaque cas, le numéro du nœud de maillage EF pour lequel le ratio de vérification maximal a été déterminée est spécifié.

Informations

Si vous avez défini l'option « Calculer les résultats au point de grille » dans la boite de dialogue Paramètres globaux , les numéros des points de grille sont affichés dans cette colonne. Les résultats sont ensuite associés à la grille de surface.

Coordonnées du nœud de maillage

Les coordonnées globales X, Y et Z des nœuds du maillage EF sont affichées dans les trois colonnes.

Situation de projet

Cette colonne indique les numéros des situations de projet pour lesquelles les armatures individuelles sont disponibles.

Chargement

Les numéros des combinaisons de charges ou de résultats déterminants pour l'armature respective sont indiqués.

Armatures longitudinales

Les résultats suivants sont générés pour les armatures longitudinales :

Armatures Description
as,1,-z (haut) Aire d'armature longitudinale supérieure pour les efforts de membrane et les moments fléchissants dans la direction d'armature 1
as,2,-z (haut) Aire d'armature longitudinale supérieure pour les efforts de membrane et les moments fléchissants dans la direction d'armature 2
as,1,+z (bas) Aire d'armature longitudinale inférieure pour les efforts de membrane et les moments fléchissants dans la direction d'armature 1
as,2,+z (bas) Aire d'armature longitudinale inférieure pour les efforts de membrane et les moments fléchissants dans la direction d'armature 2

Les armatures supérieure et inférieure sont créées selon l' attribution que vous avez définie pour chaque type d'armature de surface. Vous avez assigné les directions d'armatures aux surfaces dans les propriétés de vérification du béton.

Informations

Si l'axe z local est orienté vers le bas dans les Données de base , l'armature supérieure est du côté de la barre en direction de l'axe z négatif (−z) de la barre, l'armature inférieure est donc en direction de l'axe z positif (+z). Si l'axe z local est orienté vers le haut, cette définition est inversée.

Armature de cadre

Un seul type de résultat est affiché pour l'armature du cadre :

Armatures Description
asw Aire d'armature d'effort tranchant pour l'effort tranchant, basée sur une unité de longueur de 1 m
Astuce

Vous pouvez utiliser le Gestionnaire de tableaux de résultats pour déterminer les colonnes à afficher dans chaque tableau.
