Výztuž na plochách

V tabulkách výsledků kategorie výztuž na plochách se uvádějí požadované průřezy výztuže, které vyplývají z vnitřních sil návrhové situace pro únosnost. Pokud má podélná výztuž splnit posouzení mezního stavu použitelnosti (viz kapitola Základní nastavení ) nebo pro zamezení smykové výztuže (viz kapitola Plochy ) byly automaticky zvětšeny, zohlední se i tyto průřezy výztuže. Stejným způsobem se zaznamená minimální výztuž podle normy, pokud byla aktivována příslušná možnost (viz kapitola Plochy ). Krajní hodnoty každého typu výztuže jsou v řádcích označeny barevnými tečkami.

01 Tabulky výsledků 'Výztuž na plochách' pro posouzení betonu

Průřezy výztuže, které jsou k dispozici, a nekrytá výztuž jsou uvedeny v dalších tabulkách.

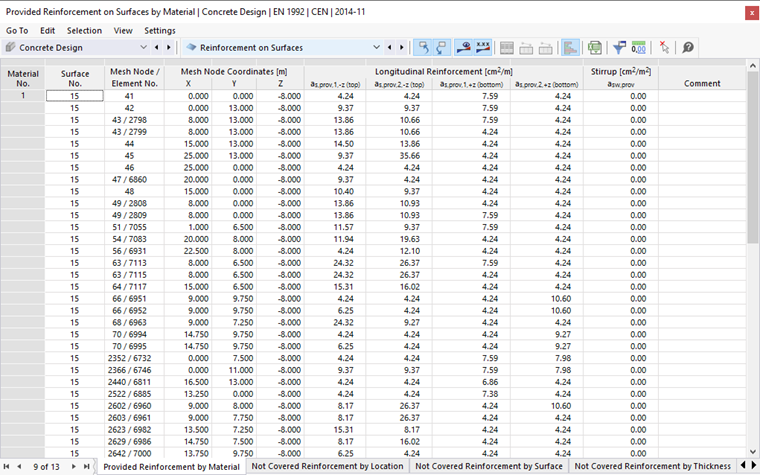

02 Navržená výztuž po materiálech

Výsledky na plochách jsou v záložkách seřazeny podle následujících kritérií:

• Objekty (body sítě prvků, plochy)
• Vlastnosti povrchu (tloušťky, materiály)

Plocha č.

Pro každou extrémní hodnotu výztuže je uvedeno číslo řídící plochy.

Uzel/prvek sítě č.

Zadá se číslo uzlu sítě prvků, pro který byla stanovena maximální výztuž.

Souřadnice uzlu sítě

Ve třech sloupcích se zobrazí globální souřadnice X, Y a Z uzlů sítě konečných prvků.

Návrhová situace

V tomto sloupci jsou uvedena čísla návrhových situací , pro které jsou k dispozici jednotlivé výztuže.

Zatěžování

Zadají se čísla kombinací zatížení nebo kombinací výsledků, která jsou pro příslušnou výztuž rozhodující.

Podélná výztuž

Pro podélnou výztuž se zobrazí následující výsledky:

Horní a dolní výztuž se vytvoří podle Přiřazení , které jste definovali pro každý typ plošné výztuže. Plochám jste v vlastnostech posouzení betonu přiřadili směry výztuže .

třmínková výztuž

Pro třmínkovou výztuž se vygeneruje pouze jeden typ výsledku:
