Bewehrung an Flächen

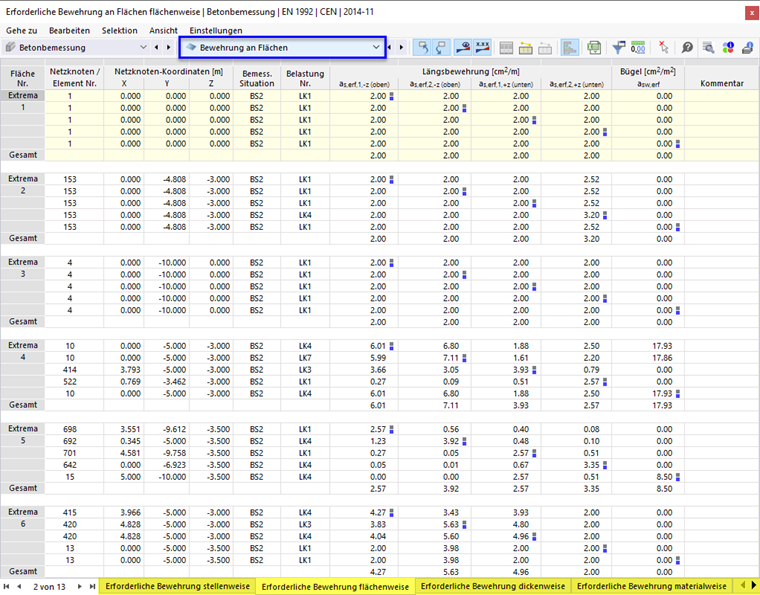

In den Ergebnistabellen der Kategorie Bewehrung an Flächen sind die erforderlichen Bewehrungsquerschnitte aufgelistet, die sich aus den Schnittgrößen der Bemessungssituation für Tragfähigkeit ergeben. Falls die Längsbewehrung zur Erfüllung der Gebrauchstauglichkeitsnachweise (siehe Kapitel Basiseinstellungen ) oder zur Vermeidung von Schubbewehrung (siehe Kapitel Flächen ) automatisch erhöht wurde, sind auch diese Bewehrungsquerschnitte berücksichtigt. In gleicher Weise ist die Mindestbewehrung nach Norm erfasst, wenn die entsprechende Option aktiviert wurde (siehe Kapitel Flächen ). Die Extremwerte jeder Bewehrungsart sind in den Zeilen mit Farbpunkten gekennzeichnet.

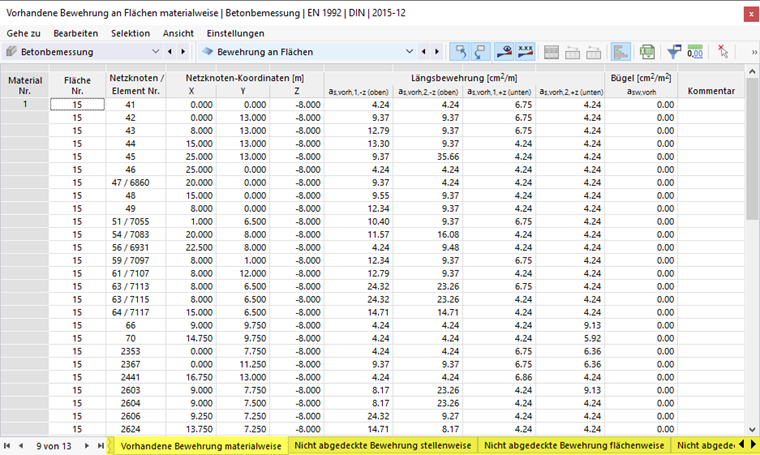

In weiteren Tabellen werden die vorhandenen Bewehrungsquerschnitte sowie die nicht abgedeckte Bewehrung angegeben.

Die Flächenergebnisse sind in den Registern nach folgenden Kriterien sortiert:

  • Objekte (FE-Netzpunkte, Flächen)
  • Flächeneigenschaften (Dicken, Materialien)

Fläche Nr.

Für jeden Extremwert der Bewehrung wird die Nummer der maßgebenden Fläche angegeben.

Netzknoten / Element Nr.

Es wird jeweils die Nummer des FE-Netzknotens angegeben, für den die maximale Bewehrung ermittelt wurde.

Info

Falls Sie im Dialog Globale Einstellungen die Option 'Ergebnisse berechnen im Rasterpunkt' festgelegt haben, werden in dieser Spalte die Nummern der Rasterpunkte angegeben. Die Ergebnisse sind dann auf das Flächenraster bezogen.

Netzknoten-Koordinaten

In den drei Spalten werden die globalen Koordinaten X, Y und Z der FE-Netzknoten ausgewiesen.

Bemessungssituation

Diese Spalte benennt die Nummern der Bemessungssituationen, für die die einzelnen Bewehrungen vorliegen.

Belastung

Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweiligen Bewehrungen maßgebend sind.

Längsbewehrung

Folgende Ergebnisse werden für die Längsbewehrung ausgegeben:

Bewehrung Beschreibung
as,1,-z (oben) Querschnitt der oberen Längsbewehrung für Membrankräfte und Biegemomente in Bewehrungsrichtung 1
as,2,-z (oben) Querschnitt der oberen Längsbewehrung für Membrankräfte und Biegemomente in Bewehrungsrichtung 2
as,1,-z (unten) Querschnitt der unteren Längsbewehrung für Membrankräfte und Biegemomente in Bewehrungsrichtung 1
as,2,-z (unten) Querschnitt der unteren Längsbewehrung für Membrankräfte und Biegemomente in Bewehrungsrichtung 2

Die obere und untere Bewehrung wird gemäß der Zuordnung angesetzt, die Sie für jeden Flächenbewehrungstyp festgelegt haben. Die Bewehrungsrichtungen haben Sie den Flächen bei den Betonbemessungseigenschaften zugewiesen.

Info

Ist die lokale z-Achse bei den Basisangaben nach unten ausgerichtet, so befindet sich die obere Bewehrung auf der Flächenseite in Richtung der negativen z-Flächenachse (−z), die untere Bewehrung entsprechend in Richtung der positiven z-Achse (+z). Wenn die lokale z-Achse nach oben orientiert ist, kehrt sich diese Definition um.

Bügelbewehrung

Für die Bügelbewehrung wird nur eine Ergebnisart ausgegeben:

Bewehrung Beschreibung
asw Querschnitt der Schubbewehrung für Querkraft, bezogen auf Einheitslänge 1 m
Tipp

Sie können im Ergebnistabellen-Manager festlegen, welche Spalten in den einzelnen Tabellen angezeigt werden sollen.
