Especificaciones de cálculo

Armadura en superficies

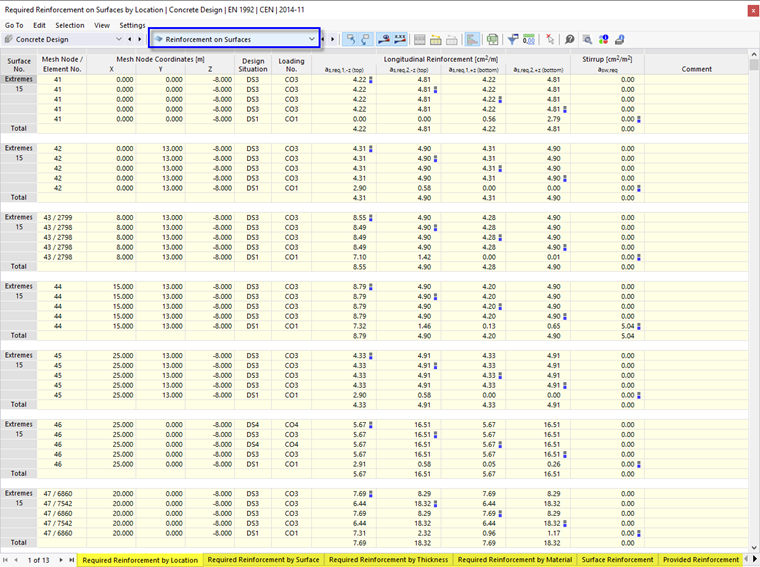

En las tablas de resultados de la categoría armadura en superficies , se enumeran las secciones de armadura necesarias, que resultan de los esfuerzos internos de la situación de cálculo para la capacidad portante. Si la armadura longitudinal para cumplir con el cálculo del estado límite de servicio (ver capítulo Ajustes básicos ) o para evitar el refuerzo de cortante (ver capítulo Áreas ) se ha incrementado automáticamente, estas secciones de armadura también se tienen en cuenta. De la misma forma se registra la armadura mínima según norma si se ha activado la opción correspondiente (ver capítulo Superficies ). Los valores extremos de cada tipo de armadura se marcan en las filas con puntos de colores.

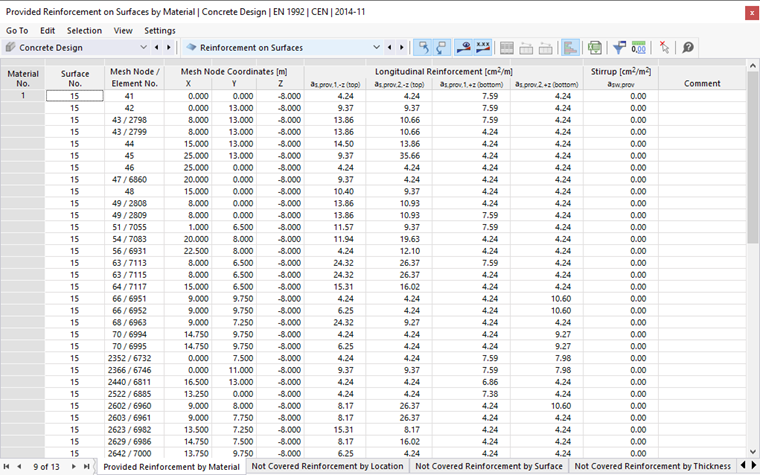

Las secciones de armadura disponibles, así como la armadura descubierta, se especifican en tablas adicionales.

Los resultados del área se ordenan en las pestañas según los siguientes criterios:

  • Objetos (puntos de malla de EF, superficies)
  • Propiedades de la superficie (espesores, materiales)

Superficie núm.:

Para cada valor extremo de la armadura, se da el número de la superficie determinante.

Nodo de red/elemento núm.

Se especifica el número del nudo de la malla de EF para el cual se determinó la armadura máxima.

Información

Si ha introducido el manual haya establecido la opción ' Calcular resultados en el punto de la rejilla ', los números de los puntos de la rejilla se especifican en esta columna. Los resultados se relacionan con la #gridTab area grid .

Coordenadas de nudos de malla

Las coordenadas globales X, Y y Z de los nudos de la red de EF se muestran en las tres columnas.

Situación de proyecto

Esta columna nombra los números de las situaciones de cálculo para las cuales están disponibles las armaduras individuales.

hipótesis de carga

Se especifican los números de las combinaciones de carga o resultados que son determinantes para la armadura respectiva.

Armadura longitudinal

Se emiten los siguientes resultados para la armadura longitudinal:

Armadura Descripción del trabajo
as,1,-z (superior) Sección de la armadura longitudinal superior para esfuerzos de membrana y momentos flectores en la dirección de la armadura 1
as,2,-z (superior) Sección de la armadura longitudinal superior para esfuerzos de membrana y momentos flectores en la dirección de la armadura 2
as, 1, -z (inferior) Sección de la armadura longitudinal inferior para esfuerzos de membrana y momentos flectores en la dirección de la armadura 1
as, 2, -z (inferior) Sección de la armadura longitudinal inferior para esfuerzos de membrana y momentos flectores en la dirección de la armadura 2

La armadura superior e inferior se crea según el manual que haya definido para cada tipo de armadura de área. Asignó las direcciones de armadura a las superficies en las propiedades de cálculo del hormigón .

Información

es el eje z local para el manual orientada hacia abajo, la armadura superior se encuentra en el lado de la superficie en la dirección del eje z negativo (−z) y la armadura inferior en consecuencia en la dirección del eje z positivo (+ z). Si el eje z local está orientado hacia arriba, esta definición se invierte.

armadura de estribos

Solo se emite un tipo de resultado para la armadura de estribo:

Armadura Descripción del trabajo
asw Sección de la armadura de cortante para esfuerzo cortante, basada en una longitud unitaria de 1 m
Consejo

Puede usar el manual determina qué columnas se deben mostrar en cada tabla.
