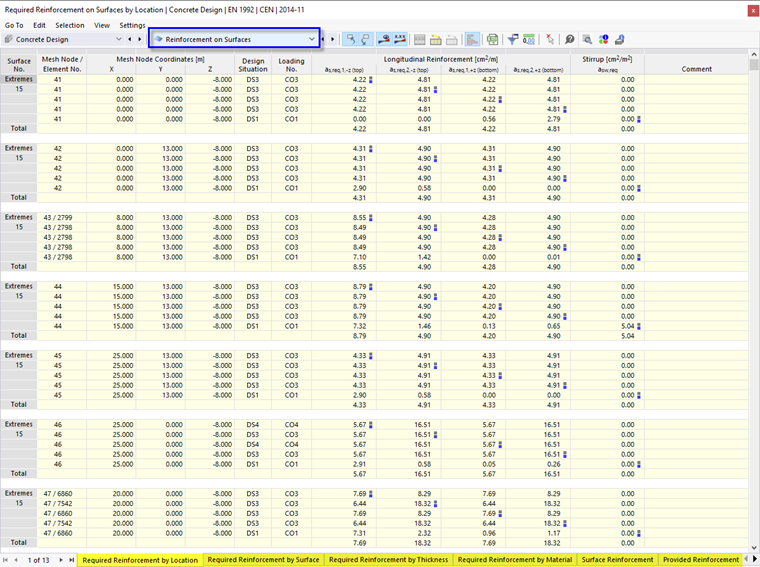

Nelle tabelle dei risultati della categoria Armatura su superfici , sono elencate le sezioni trasversali di armatura richieste, che risultano dalle forze interne della situazione di progetto per la capacità portante. Se l'armatura longitudinale soddisfa il progetto allo stato limite di esercizio (vedere il capitolo Impostazioni di base ) o per evitare l'armatura a taglio (vedere il capitolo Aree ) è stato aumentato automaticamente, anche queste sezioni trasversali di armatura vengono prese in considerazione. Allo stesso modo, se l'opzione corrispondente è stata attivata, viene registrata l'armatura minima secondo la norma (vedi capitolo capitolo Superfici ). I valori estremi di ogni tipo di armatura sono contrassegnati nelle righe con punti colorati.

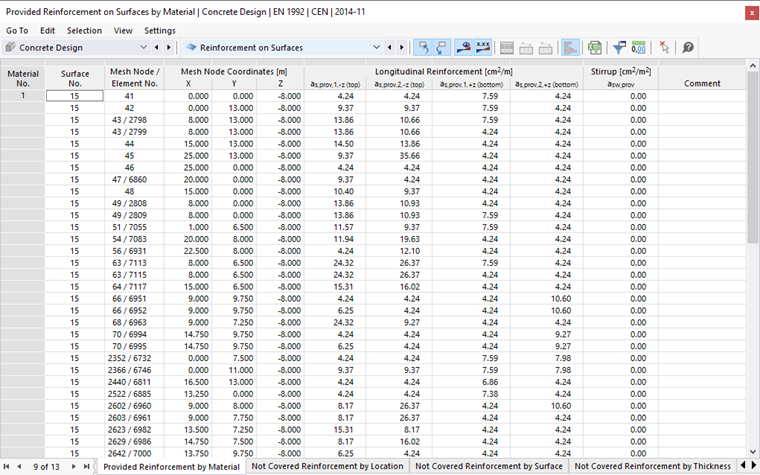

Le sezioni trasversali dell'armatura disponibili e l'armatura scoperta sono specificate nelle tabelle successive.
I risultati dell'area sono ordinati nelle schede secondo i seguenti criteri:
- Oggetti (punti mesh EF, superfici)
- Proprietà delle superfici (spessori, materiali)
Assegnato alla superficie nr.
Per ogni valore estremo dell'armatura, è dato il numero della superficie determinante.
Nodo di rete/elemento nr.
Viene specificato il numero del nodo della mesh EF per il quale è stata determinata l'armatura massima.
Coordinate dei nodi della mesh
Le coordinate globali X, Y e Z dei nodi della rete EF sono mostrate nelle tre colonne.
situazione di progetto
Questa colonna indica i numeri delle situazioni di progetto per le quali sono disponibili le singole armature.
CC/ CO
Vengono specificati i numeri delle combinazioni di carico o di risultati che sono determinanti per la rispettiva armatura.
armatura longitudinale
I seguenti risultati sono emessi per l'armatura longitudinale:
| Armatura | Descrizione |
|---|---|
| as,1,-z (superiore) | Sezione trasversale dell'armatura longitudinale superiore per le forze della membrana e i momenti flettenti nella direzione dell'armatura 1 |
| as,2,-z (superiore) | Sezione trasversale dell'armatura longitudinale superiore per le forze della membrana e i momenti flettenti nella direzione dell'armatura 2 |
| as, 1, -z (inferiore) | Sezione trasversale dell'armatura longitudinale inferiore per le forze della membrana e i momenti flettenti nella direzione dell'armatura 1 |
| as, 2, -z (inferiore) | Sezione trasversale dell'armatura longitudinale inferiore per le forze della membrana e i momenti flettenti nella direzione dell'armatura 2 |
L'armatura superiore e inferiore viene creata secondo il Assegnazione che hai definito per ogni tipo di armatura su area. Hai assegnato le dell'armatura 000536 alle superfici nelle proprietà di progetto del calcestruzzo .
armatura a staffe
Viene emesso un solo tipo di risultato per l'armatura con staffa:
| Armatura | Descrizione |
|---|---|
| asw | Sezione trasversale dell'armatura a taglio per la forza di taglio, basata su una lunghezza unitaria di 1 m |
