Specyfikacja projektowa

Zbrojenie na powierzchniach

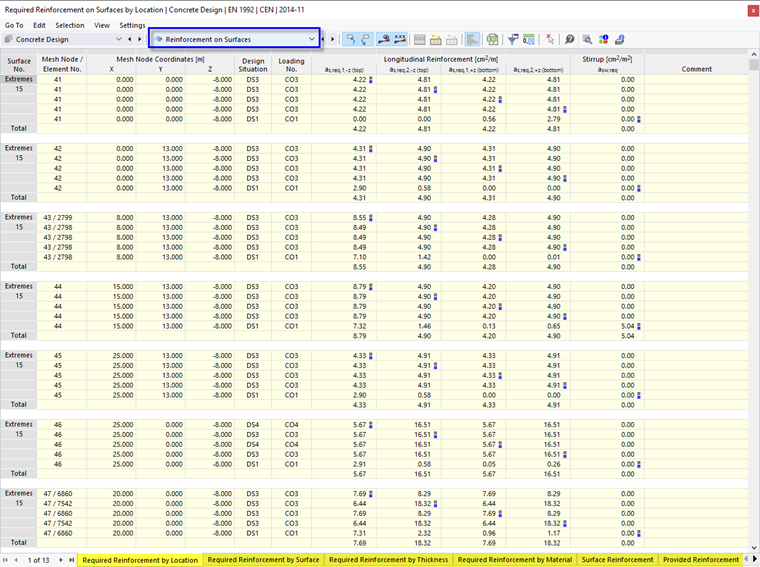

W tabelach wynikowych kategorii zbrojenia na powierzchniach podane są wymagane przekroje zbrojenia, które wynikają z sił wewnętrznych z sytuacji obliczeniowej dla nośności. Jeżeli zbrojenie podłużne ma być spełnione w stanie granicznym użytkowalności (patrz rozdział Ustawienia podstawowe ) lub w celu uniknięcia zbrojenia na ścinanie (patrz rozdział Powierzchnie ) zostały automatycznie zwiększone, te przekroje zbrojenia są również uwzględniane. W ten sam sposób minimalne zbrojenie zgodnie z normą jest rejestrowane, jeżeli odpowiednia opcja została aktywowana (patrz rozdział Powierzchnie ). Ekstremalne wartości każdego typu zbrojenia zaznaczone są w rzędach za pomocą kolorowych kropek.

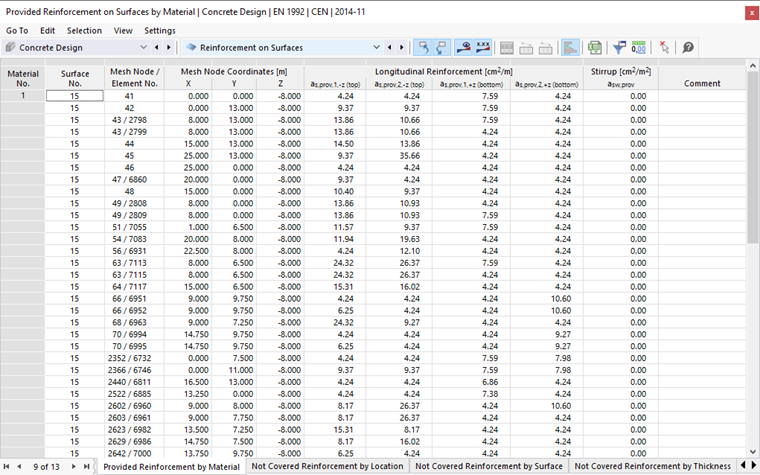

Dostępne przekroje zbrojenia oraz nieosłonięte zbrojenie są podane w dalszych tabelach.

Wyniki powierzchni są posortowane w zakładkach według następujących kryteriów:

  • Obiekty (punkty siatki ES, powierzchnie)
  • Właściwości powierzchni (grubości, materiały)

Powierzchnia nr

Dla każdej skrajnej wartości zbrojenia podawany jest numer powierzchni wiodącej.

Nr węzła/elementu sieci

Określany jest numer węzła siatki ES, dla którego określono maksymalne zbrojenie.

Informacje

Jeśli wpisałeś W ustawieniach globalnych w punkcie rastra ' została ustawiona opcja 'Oblicz wyniki, w tej kolumnie podawana jest liczba punktów rastra. Wyniki są następnie odnoszone do #gridTab siatki pól .

Współrzędne węzłów siatki

W trzech kolumnach wyświetlane są globalne współrzędne X, Y i Z węzłów sieci ES.

Sytuacja obliczeniowa

W tej kolumnie znajdują się numery sytuacji obliczeniowych , dla których dostępne są poszczególne zbrojenia.

obciążenie konstrukcji

Podane są numery kombinacji obciążeń lub wyników, które są decydujące dla danego zbrojenia.

Zbrojenie podłużne

Dla zbrojenia podłużnego generowane są następujące wyniki:

Zbrojenie Opis prac
as,1,-z (top) Przekrój górnego zbrojenia podłużnego dla sił membranowych i momentów zginających w kierunku zbrojenia 1
as,2,-z (top) Przekrój górnego zbrojenia podłużnego dla sił membranowych i momentów zginających w kierunku zbrojenia 2
as, 1, -z (dół) Przekrój dolnego zbrojenia podłużnego dla sił membranowych i momentów zginających w kierunku zbrojenia 1
as, 2, -z (dół) Przekrój dolnego zbrojenia podłużnego dla sił membranowych i momentów zginających w kierunku zbrojenia 2

Górne i dolne zbrojenie jest tworzone zgodnie z Przypisanie zdefiniowane dla każdego typu zbrojenia powierzchniowego. Przypisano kierunki zbrojenia do powierzchni we właściwościach obliczeniowych betonu .

Informacje

to lokalna oś z dla Dane ogólne zorientowane w dół, górne zbrojenie znajduje się po stronie powierzchni w kierunku ujemnej osi z (−z), a dolne zbrojenie odpowiednio w kierunku dodatniej osi z (+ z). Jeżeli lokalna oś z jest skierowana w górę, definicja jest odwrotna.

Zbrojenie strzemionami

Dla zbrojenia strzemionami generowany jest tylko jeden typ wyniku:

Zbrojenie Opis prac
asw Przekrój zbrojenia na ścinanie dla siły tnącej, przy założeniu, że jednostka długości wynosi 1 m
Wskazówka

Możesz użyć Menedżer tabel wyników określ, które kolumny mają być wyświetlane w każdej tabeli.
