Especificações de dimensionamento

Armadura nas superfícies

Nas tabelas de resultados da categoria armadura em superfícies , são listadas as secções de armadura necessárias, as quais resultam dos esforços internos da situação de dimensionamento para a capacidade de carga. Se a armadura longitudinal que cumpre a verificação do estado limite de utilização (ver capítulo Configuração de base ) ou para evitar a armadura de corte (ver capítulo Áreas ) foi aumentada automaticamente, essas secções de armadura também são consideradas. Da mesma forma, a armadura mínima de acordo com a norma é registada se a opção correspondente tiver sido activada (ver capítulo Capítulo Superfícies ). Os valores extremos de cada tipo de armadura são assinalados nas linhas com pontos coloridos.

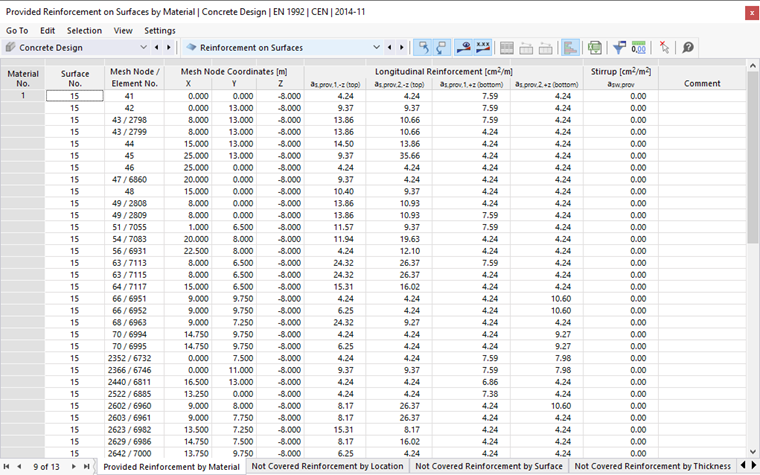

As secções de armadura disponíveis, bem como a armadura descoberta são especificadas em outras tabelas.

Os resultados da área são ordenados nos separadores de acordo com o seguinte critério:

  • Objetos (pontos de malha de EF, superfícies)
  • Propriedades de superfície (espessuras, materiais)

Atribuído à superfície nº

Para cada valor extremo da armadura, é dado o número da superfície determinante.

Nó/elemento de rede nº

É especificado o número do nó da malha de EF para o qual foi determinada a armadura máxima.

Informação

Se tiver introduzido o Configuração global se tiver definido a opção ' Calcular resultados no ponto de grelha ', os números dos pontos de grelha são especificados nesta coluna. Os resultados serão depois relacionados com a #gridTab grelha de área .

Coordenadas do nó da malha

As coordenadas globais X, Y e Z dos nós da rede de EF são apresentadas sob três colunas.

Situação de dimensionamento

Esta coluna nomeia os números das situações de dimensionamento para as quais as armaduras individuais estão disponíveis.

Carga

Os números das combinações de cargas ou de resultados que são determinantes para a respetiva armadura são especificados.

Armadura longitudinal

Os seguintes resultados são produzidos para a armadura longitudinal:

Reforço Descrição
as,1,-z (superior) Secção da armadura longitudinal superior para forças de membrana e momentos de flexão na direção da armadura 1
as,2,-z (superior) Secção da armadura longitudinal superior para forças de membrana e momentos de flexão na direção da armadura 2
as, 1, -z (inferior) Secção da armadura longitudinal inferior para forças de membrana e momentos de flexão na direção da armadura 1
as, 2, -z (inferior) Secção da armadura longitudinal inferior para forças de membrana e momentos de flexão na direção da armadura 2

As armaduras superior e inferior são criadas de acordo com o Atribuição que definiu para cada tipo de armadura de superfície. Você atribuiu as direções de armadura às superfícies nas propriedades de dimensionamento de betão .

Informação

é o eixo Z local para o Dados gerais orientada para baixo, a armadura superior está localizada no lado da superfície na direção do eixo z negativo (−z), a armadura inferior está localizada na direção do eixo z positivo (+ z). Se o eixo z local estiver orientado para cima, esta definição é invertida.

armadura de estribos

Apenas um tipo de resultados é emitido para a armadura de estribo:

Reforço Descrição
asw Secção da armadura de corte para força de corte, baseada num comprimento unitário de 1 m
Sugestão

Pode utilizar o Gestor de Tabelas de Resultados determina que colunas devem ser apresentadas em cada tabela.
