Nel navigatore ' - Risultati ', specificare i risultati di progetto dei rapporti che devono essere visualizzati graficamente sulle aste. È possibile scegliere tra i tipi di progetto specifici per lo stato limite ultimo, lo stato limite di esercizio e per i dettagli delle regole generali di armatura e di progetto.
L'utilizzo massimo del tipo di progetto selezionato è mostrato per ciascuna posizione dell'asta.
pannello di controllo
Se selezioni più disegni, i rapporti di verifica vengono visualizzati in combinazione per ogni tipo di progetto. Le assegnazioni dei colori sono mostrate nel pannello di controllo. In questo modo, è possibile identificare rapidamente il tipo di progetto pertinente.

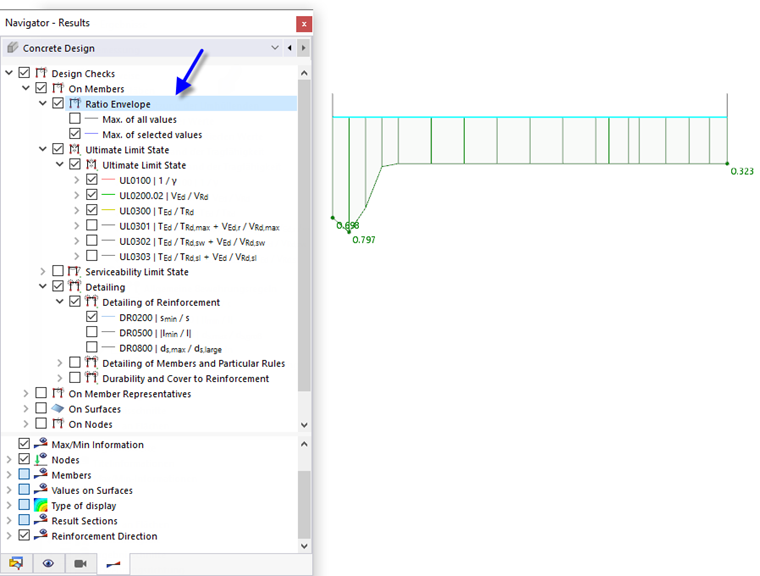

Inviluppo dei tassi di lavoro
Con la categoria 'Utilizzo dell'inviluppo', puoi controllare se visualizzare le curve dei singoli progetti o i risultati massimi. Se si seleziona la casella di controllo, i valori estremi dei criteri di verifica vengono creati come "inviluppi" e visualizzati sulle aste. Un andamento discontinuo dell'utilizzo è tipico. L'immagine seguente mostra l'inviluppo dei motivi selezionati nell'immagine Mostra i motivi combinati .
Con l'opzione ' max. di tutti i valori ', vengono riepilogati i risultati massimi di tutti i tipi di verifica. Ciò fornisce una panoramica dei rapporti di verifica e consente di utilizzare questi risultati per la documentazione.
Visualizzazione dei risultati
La categoria 'Aste' nell'area inferiore del navigatore offre varie opzioni per adattare la visualizzazione dei risultati. È possibile visualizzare la progressione dei progetti con o senza tratteggio, mostrare tutti i valori dei punti di progetto o mostrare solo il valore estremo di tutte le aste.

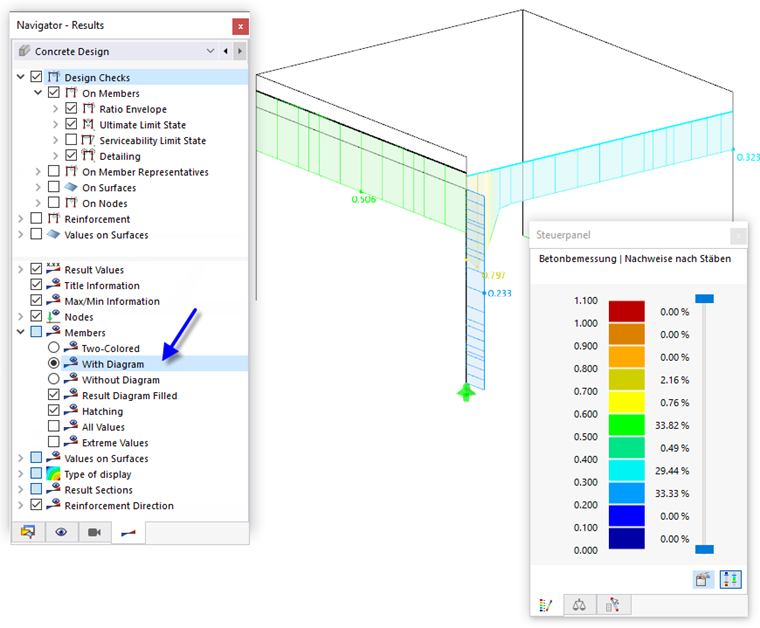

Con il tipo di rappresentazione 'Con diagramma' è possibile ottenere una visualizzazione dell'utilizzo con gradazione cromatica. Corrisponde alla rappresentazione delle deformazioni o delle forze interne, come le conoscete dall'analisi statica.
