Este asistente de cargas facilita la tarea de aplicar cargas de nieve conforme a la norma a barras del modelo.

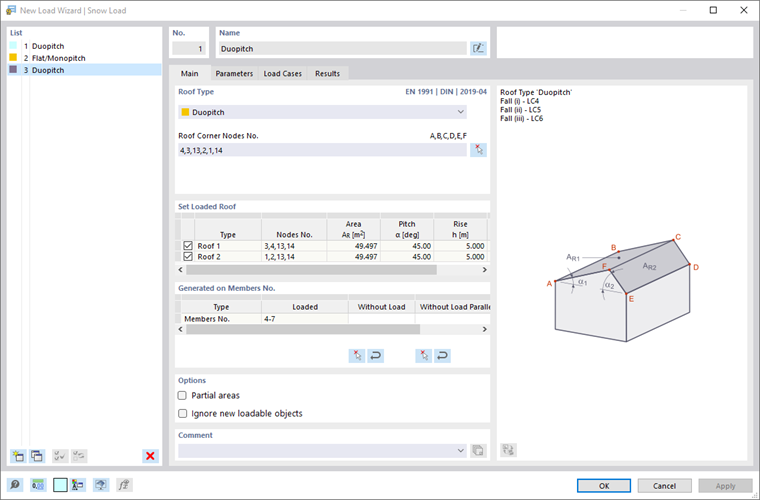

Base
La pestaña Base gestiona los parámetros geométricos de la cubierta.
Tipo de cubierta
En la lista hay dos formas básicas de cubierta disponibles:
- Cubierta plana/a un agua
- Cubierta a dos aguas
Defina el contorno del plano de cubierta haciendo clic sucesivamente en los cuatro o seis nudos de esquina del/los plano(s) en la ventana de trabajo. Para ello, utilice el botón
.
Definir cubierta cargada
La tabla ofrece una vista general de las propiedades del/los plano(s) de cubierta. En el caso de una cubierta a dos aguas, se indican las dos mitades de la cubierta. Si es necesario, puede excluir un lado de la cubierta de la asignación de cargas mediante las casillas de verificación.
Generado en barras n.º
En este apartado se indican las barras que reciben una carga de nieve proporcional. La entrada en la columna 'Cargado' está disponible en cuanto se genera la carga de nieve a partir de los datos completos con el botón
.

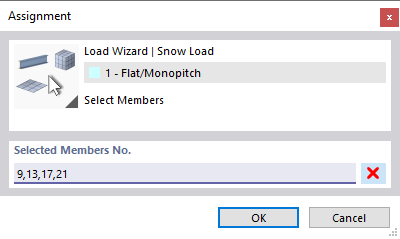

Para excluir determinadas barras de la transmisión de cargas, haga clic en una celda de la columna 'Sin carga'. Con el botón
puede entonces seleccionar en la ventana de trabajo las barras sin carga, como por ejemplo arriostramientos o correas. También puede indicar una barra patrón que discurra paralela a las barras sin carga. Así no es necesario seleccionar las barras individualmente.
Opciones
Con la casilla de verificación 'Áreas parciales' tiene la posibilidad de generar cargas para determinadas zonas de la envolvente del edificio. La carga de nieve solo se aplica a los elementos de las áreas que defina en la pestaña Áreas parciales.
Si marca la casilla de verificación 'Ignorar nuevos objetos cargables', la carga de nieve actúa solo sobre los objetos indicados en el apartado Generado en barras n.º. Las barras que añada posteriormente en el plano de carga no recibirán ninguna parte de la carga de nieve.
Áreas parciales
En la pestaña Áreas parciales puede definir zonas de la superficie de cubierta en las que actúa la carga de nieve. Las cargas solo se generan para los elementos de estas áreas parciales. El resto de las áreas no reciben cargas de nieve.
Defina las áreas parciales fila por fila introduciendo sus 'nudos de esquina'. Con los dos botones situados al final de la tabla también puede definir las áreas parciales gráficamente.
|
|
Haga clic sucesivamente en los nudos de esquina de un área (véase la imagen Definir nudos). |
|
Haga clic sucesivamente en las celdas (véase la imagen Seleccionar celdas). |
Parámetros
En la pestaña Parámetros puede definir los parámetros de carga y tener en cuenta condiciones de contorno especiales para la generación.
Definición
Si en los datos básicos de la pestaña Parámetros del modelo ha adoptado la ubicación del mapa en línea, el tipo de definición 'Mapa y parámetros' está preestablecido. La carga de nieve se determina automáticamente. Con el botón
también puede abrir el mapa de cargas de nieve en esta pestaña.
Con el tipo de definición 'Definido por el usuario' puede definir manualmente la zona de carga de nieve, la altitud y el valor de la carga de nieve característica.
Parámetros
Si la 'Zona de carga' no se ha introducido automáticamente, puede seleccionarla en la lista. Las entradas están adaptadas a la norma que ha definido en la pestaña Normas I en los datos básicos del modelo.
La 'Altitud' suele estar preestablecida a partir de los parámetros del modelo, pero también puede definirse manualmente. Afecta al valor característico de la carga de nieve.
Carga de nieve
El valor característico de la carga de nieve sk sobre el terreno en la obra se preestablece a partir de los datos geográficos. Si desea modificar el valor, marque la casilla de verificación 'Definición manual de la carga de nieve'.
Coeficientes
El 'coeficiente de exposición' Ce indica la reducción o el aumento de la carga de nieve sobre la cubierta del edificio. En EN 1991-1-3, tabla 5.1, encontrará recomendaciones para diferentes condiciones del terreno.
Con el coeficiente de temperatura Ct puede tener en cuenta cargas de nieve reducidas en cubiertas con mayor transmisión de calor.
Distribución de cargas
Actualmente solo se generan sobre barras cargas trapezoidales que resultan de las partes de carga.
Opciones
Con las casillas de verificación de este apartado puede controlar si se tienen en cuenta otras cargas de nieve como 'sobreacumulación de nieve' en el alero o cargas en una 'barrera de nieve' (solo para Eurocódigo).
Si marca la casilla de verificación 'Bloquear para nuevos objetos', la carga de nieve actúa solo sobre las barras existentes actualmente de los planos de cubierta según la definición en la pestaña 'Base'. Las barras que añada posteriormente en un plano de cubierta no recibirán ninguna parte de la carga de nieve.
La opción 'Tener en cuenta la excentricidad de barra' controla si la carga de nieve actúa sobre las barras en el plano sin considerar excentricidades (preajuste). Si activa la casilla de verificación, la carga no se aplicará a barras que presenten un desplazamiento fuera del plano.
Con la casilla de verificación 'Tener en cuenta la variación de sección' puede controlar si la carga de nieve también actúa sobre las barras inclinadas que resultan de una definición de peralte variable (preajuste). Si activa la casilla de verificación, la carga de nieve no se aplicará a barras en el plano de carga que presenten una variación no uniforme de la sección (véase el capítulo sección ).
Casos de carga
La pestaña Casos de carga regula en qué casos de carga se almacenan las cargas de nieve.
Indique en la lista el/los número(s) de caso de carga para la generación de las cargas de nieve. Los casos de carga alternativos se generan cuando entran en vigor cargas de nieve adicionales o coeficientes de forma para cargas de nieve en cubiertas a dos aguas (véase EN 1991-1-3, figura 5.3). Puede crear los casos de carga correspondientes mediante el botón
.
Resultados
En la pestaña Resultados encontrará una vista general de los parámetros para la generación de las cargas de nieve.
.png?mw=760&hash=d48e0231f870dbde5006d8b4d8c6e14d32797864)
En la tabla se indican el 'coeficiente de forma' μ y la 'carga de nieve' s. En una cubierta a dos aguas puede comprobar los valores para cada caso de carga y cada lado de la cubierta.
Tolerancias
En la pestaña Tolerancias puede influir en los criterios según los cuales se evalúa si las barras y los nudos pertenecen a un plano o una línea. Los parámetros se describen en el capítulo Cargas de barra a partir de carga superficial.
