Zatížení sněhem

Tento generátor zatížení usnadňuje úlohu zadávání zatížení sněhem na pruty modelu v souladu s normou.

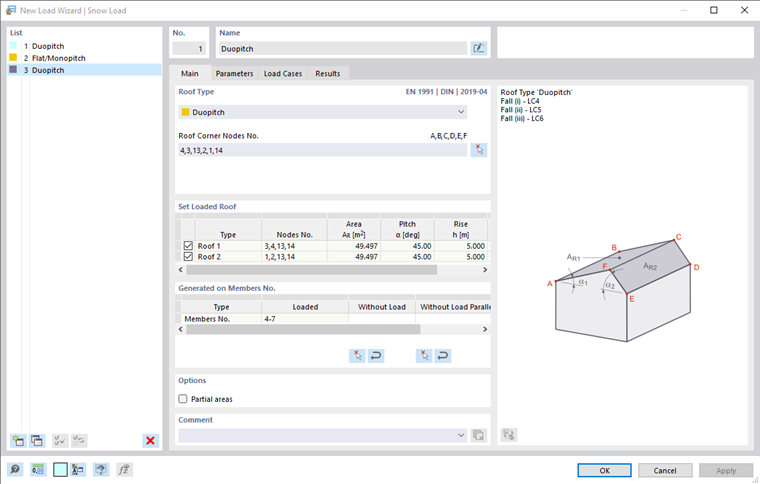

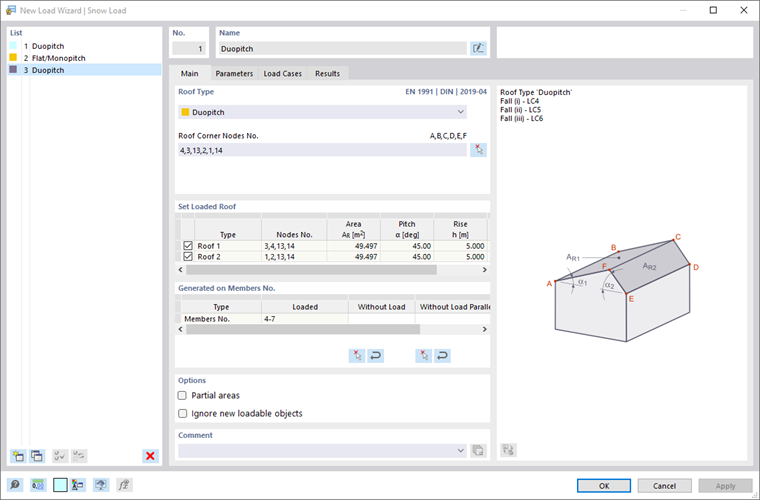

Dialogové okno „Nový generátor zatížení | Zatížení sněhem“

Základ

Karta Základ spravuje geometrické parametry střechy.

Typ střechy

V seznamu jsou k dispozici dva základní typy střechy:

• plochá/pultová střecha
• sedlová střecha

Určete omezení roviny střechy tak, že postupně kliknete na čtyři, resp. šest rohových uzlů roviny. K tomu použijte tlačítko .

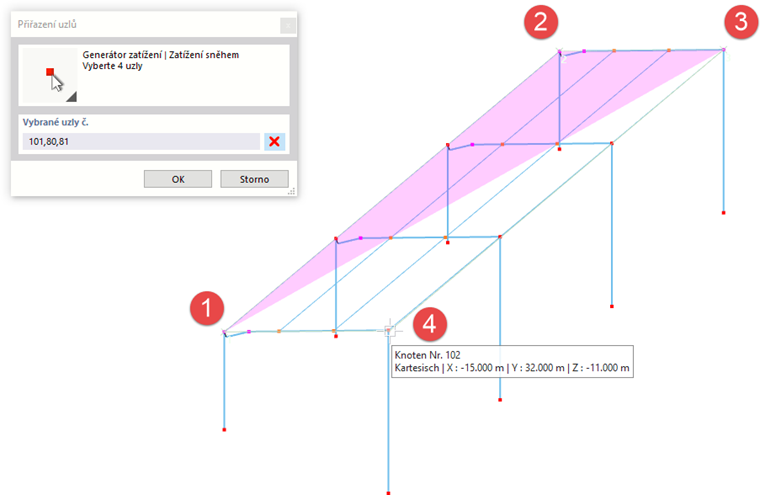

Zadání uzlů roviny střechy

Určit zatíženou střechu

Tabulka poskytuje přehled vlastností roviny střechy. U sedlové střechy jsou uvedeny obě poloviny střechy. V případě potřeby můžete pomocí zaškrtávacích polí vyloučit jednu stranu střechy z přiřazení zatížení.

Generováno na pruty č.

V této části jsou uvedeny pruty, které obdrží poměrné zatížení sněhem. Záznam ve sloupci 'Zatíženo' je k dispozici, jakmile je zatížení sněhem z úplných údajů vygenerováno pomocí tlačítka .

Chcete-li některé pruty vyloučit z přenosu zatížení, klikněte do pole ve sloupci 'Bez zatížení'. Pomocí tlačítka pak můžete v pracovním okně vybrat pruty bez zatížení, jako jsou například zavětrování nebo vaznice. Můžete také zadat vzorový prut, který probíhá rovnoběžně s nezatíženými pruty. Nemusíte tak pruty vybírat jednotlivě.

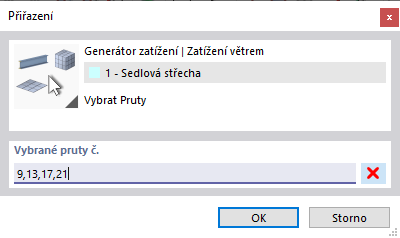

Zadání prutů bez zatížení

Možnosti

Pomocí zaškrtávacího pole 'Dílčí oblasti' máte možnost generovat zatížení pro určité zóny obálky budovy. Zatížení sněhem se uplatní pouze na prvky oblastí, které můžete definovat na kartě Dílčí oblasti.

Pokud zaškrtnete zaškrtávací pole 'Ignorovat nově zatížitelná objekty', působí zatížení sněhem pouze na objekty uvedené v části Generováno na pruty č.. Pruty, které později doplníte do zatěžovací roviny, neobdrží žádné podíly zatížení sněhem.

Dílčí oblasti

Na kartě Dílčí oblasti můžete definovat zóny plochy střechy, na kterých působí zatížení sněhem. Zatížení se generují pouze pro prvky těchto dílčích oblastí. Ostatní oblasti nedostanou žádné zatížení sněhem.

Zadání dílčích oblastí zatížení sněhem

Dílčí oblasti definujte po řádcích zadáním jejich 'rohových uzlů'. Pomocí dvou tlačítek na konci tabulky můžete dílčí oblasti definovat také graficky.

	Postupně klikněte na rohové uzly oblasti (viz obrázek Určit uzly).
	Klikněte postupně na buňky (viz obrázek Vybrat buňky).

Parametry

Na kartě Parametry můžete nastavit parametry zatížení a zohlednit zvláštní okrajové podmínky pro generování.

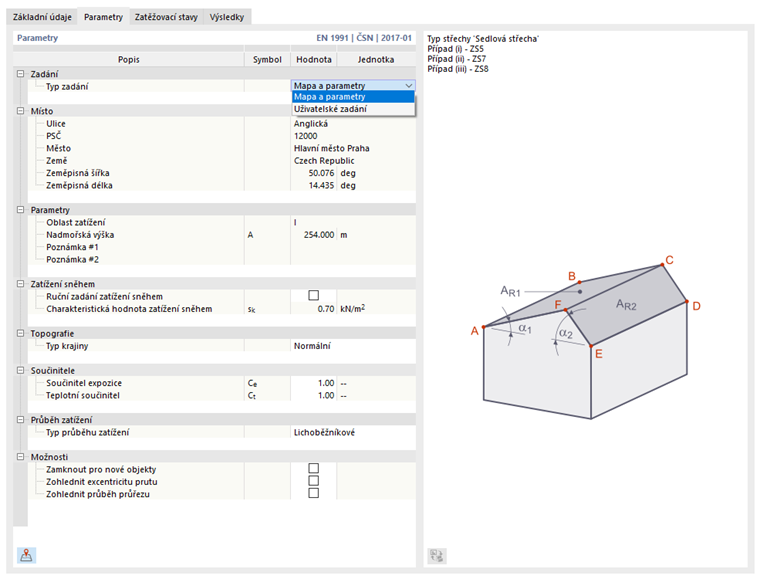

Zadání parametrů zatížení sněhem

Definice

Pokud jste v základních údajích na kartě Parametry modelu převzali místo z online mapy, je typ definice přednastaven na 'Mapa a parametry'. Zatížení sněhem se určí automaticky. Pomocí tlačítka můžete mapu zatížení sněhem vyvolat také na této kartě.

Pomocí typu definice 'Vlastní' můžete ručně zadat zónu zatížení sněhem, nadmořskou výšku a hodnotu charakteristického zatížení sněhem.

Parametry

Pokud 'Zóna zatížení' není vyplněna automaticky, můžete ji vybrat ze seznamu. Položky jsou sladěny s normou, kterou jste nastavili na kartě Normy I v základních údajích modelu.

'Nadmořská výška' je zpravidla přednastavena z parametrů modelu, ale lze ji také zadat ručně. Ovlivňuje charakteristickou hodnotu zatížení sněhem.

Zatížení sněhem

Charakteristická hodnota zatížení sněhem s_k na zemi u stavby je přednastavena z geografických údajů. Pokud chcete hodnotu změnit, zaškrtněte zaškrtávací pole 'Ruční definice zatížení sněhem'.

Součinitele

'Součinitel okolí' C_e udává snížení nebo zvýšení zatížení sněhem na střeše budovy. V EN 1991-1-3, tabulce 5.1 najdete doporučení pro různé podmínky terénu.

Pomocí teplotního součinitele C_t můžete zohlednit snížené zatížení sněhem na střechách s vyšším tepelným prostupem.

Rozdělení zatížení

V současnosti se na prutech generují pouze lichoběžníková zatížení, která vyplývají z podílů zatížení.

Možnosti

Pomocí zaškrtávacích polí v této části můžete řídit, zda mají být zohledněna další zatížení sněhem, jako je 'nános sněhu' u okapu nebo zatížení na 'sněhovém zachytávači' (pouze pro Eurokód).

Pokud zaškrtnete zaškrtávací pole 'Zablokovat pro nové objekty', působí zatížení sněhem pouze na aktuálně existující pruty roviny střechy podle definice na kartě 'Základ'. Pruty, které později doplníte do roviny střechy, neobdrží žádné podíly zatížení sněhem.

Volba 'Zohlednit excentricitu prutu' určuje, zda zatížení sněhem působí na pruty v rovině bez zohlednění excentricit (výchozí nastavení). Pokud zaškrtávací pole aktivujete, zatížení se neuplatní na pruty, které mají odchylku z roviny.

Pomocí zaškrtávacího pole 'Zohlednit rozdělení průřezu' můžete určit, zda zatížení sněhem působí také na šikmé pruty, které vyplývají z definice voute (výchozí nastavení). Pokud zaškrtávací pole aktivujete, zatížení sněhem se neuplatní na pruty v zatěžovací rovině, které mají nestejnoměrný průběh průřezu (viz kapitola Průřez ).

Zatěžovací stavy

Karta Zatěžovací stavy určuje, ve kterých zatěžovacích stavech se zatížení sněhem uloží.

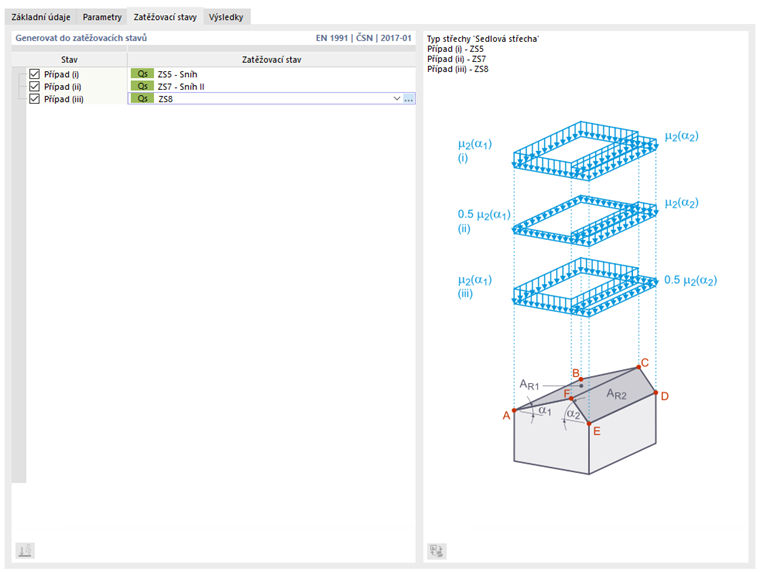

Zadání zatěžovacích stavů

Do seznamu zadejte číslo zatěžovacího stavu, resp. stavů pro generování zatížení sněhem. Alternativní zatěžovací stavy vznikají, když se uplatní dodatečná zatížení sněhem nebo součinitele tvaru pro zatížení sněhem na sedlových střechách (viz EN 1991-1-3, obrázek 5.3). Příslušné zatěžovací stavy můžete vytvořit pomocí tlačítka .

Výsledky

Na kartě Výsledky najdete přehled parametrů pro generování zatížení sněhem.

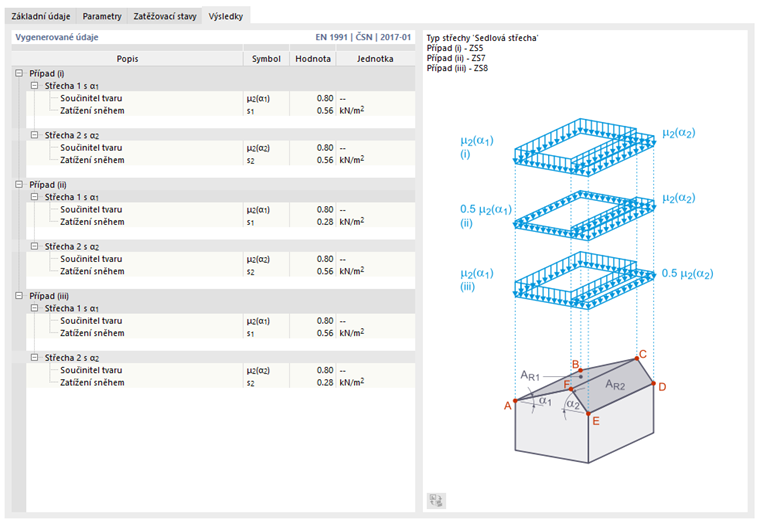

Generované zatížení sněhem

V tabulce je uveden 'součinitel tvaru' μ a 'zatížení sněhem' s. U sedlové střechy můžete kontrolovat hodnoty pro každý zatěžovací stav a každou stranu střechy.

Tolerance

Na kartě Tolerance můžete ovlivnit kritéria, podle nichž se pruty a uzly vyhodnocují jako příslušející jedné rovině nebo přímce. Parametry jsou popsány v kapitole Zatížení prutů od plošného zatížení.
