Obciążenia śniegiem

Ten asystent obciążeń ułatwia zadanie normowego przykładania obciążeń śniegiem do prętów modelu.

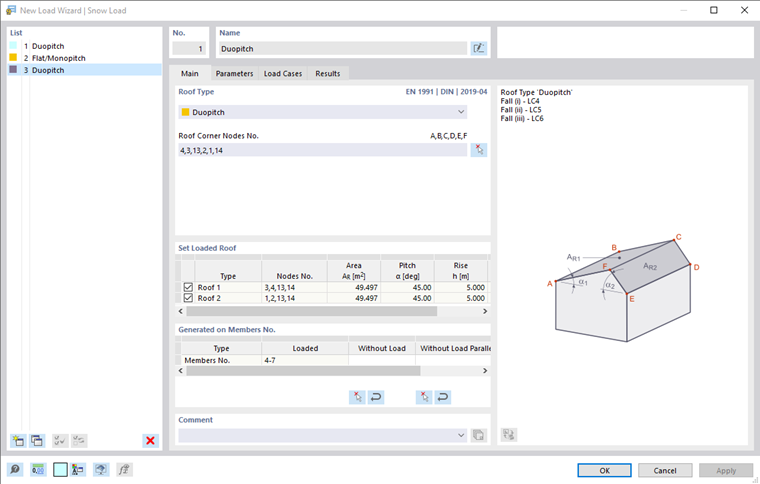

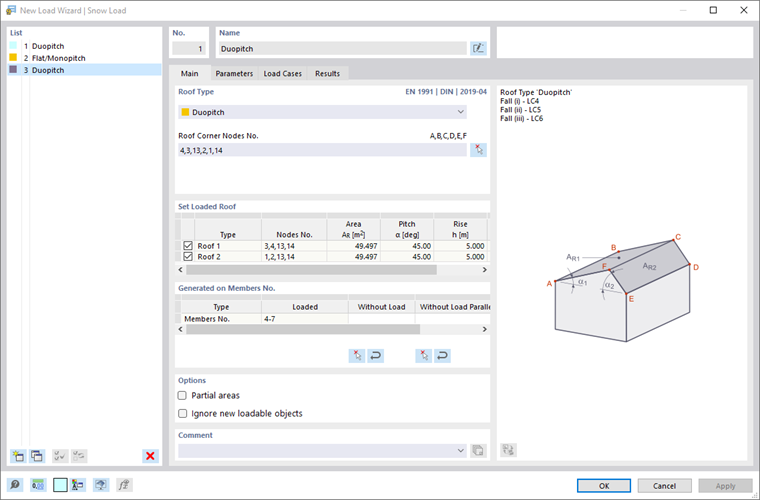

Okno dialogowe 'Nowy Asystent obciążeń | Obciążenie śniegiem'

Podstawowe

Zakładka Podstawowe zarządza parametrami geometrii dachu.

Typ dachu

Na liście dostępne są dwie podstawowe formy dachu do wyboru:

• dach płaski/jednospadowy
• dach dwuspadowy

Określ ograniczenie płaszczyzny dachu, klikając kolejno cztery lub sześć węzłów narożnych płaszczyzny w oknie roboczym. Użyj w tym celu przycisku .

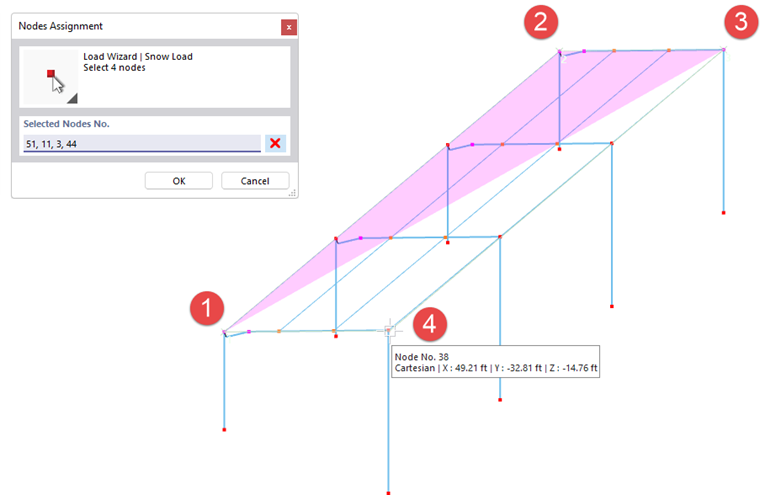

Definiowanie węzłów połaci dachowej

Określenie obciążonego dachu

Tabela zawiera przegląd właściwości płaszczyzny dachu/płaszczyzn dachu. W przypadku dachu dwuspadowego podane są obie połacie. W razie potrzeby można za pomocą pól wyboru wyłączyć jedną stronę dachu z przydziału obciążeń.

Generowane do prętów nr

W tej części podane są pręty, które otrzymują częściowe obciążenie śniegiem. Wpis w kolumnie 'Obciążone' jest dostępny, gdy obciążenie śniegiem zostanie wygenerowane z pełnych danych za pomocą przycisku .

Aby wykluczyć określone pręty z przekazywania obciążenia, kliknij pole w kolumnie 'Bez obciążenia'. Za pomocą przycisku można następnie w oknie roboczym wybrać pręty bez obciążenia, takie jak np. stężenia lub płatwie. Można również wskazać pręt wzorcowy, który przebiega równolegle do nieobciążonych prętów. Dzięki temu nie trzeba wybierać prętów pojedynczo.

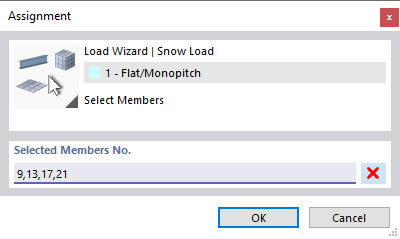

Definiowanie prętów nieobciążonych

Opcje

Za pomocą pola wyboru 'Części obszaru' można generować obciążenia dla określonych stref obudowy budynku. Obciążenie śniegiem jest przykładane tylko do elementów obszarów, które można określić w zakładce Części obszaru.

Jeśli zaznaczysz pole wyboru 'Ignoruj nowe obiekty obciążalne', obciążenie śniegiem działa tylko na obiekty podane w sekcji Generowane do prętów nr. Pręty, które dodasz później do płaszczyzny obciążenia, nie otrzymają udziału obciążenia śniegiem.

Części obszaru

W zakładce Części obszaru można zdefiniować strefy powierzchni dachu, na których działa obciążenie śniegiem. Obciążenia są generowane tylko dla elementów tych części obszaru. Pozostałe obszary nie otrzymują żadnych obciążeń śniegiem.

Definiowanie stref obciążenia śniegiem

Określ części obszaru w kolejnych wierszach, wpisując ich 'węzły narożne'. Za pomocą dwóch przycisków na końcu tabeli można również określić części obszaru graficznie.

	Klikaj kolejno węzły narożne obszaru (patrz ilustracja Ustawienie węzłów).
	Klikaj kolejno komórki (patrz ilustracja Wybór komórek).

Parametry

W zakładce Parametry można zdefiniować parametry obciążenia i uwzględnić szczególne warunki brzegowe podczas generowania.

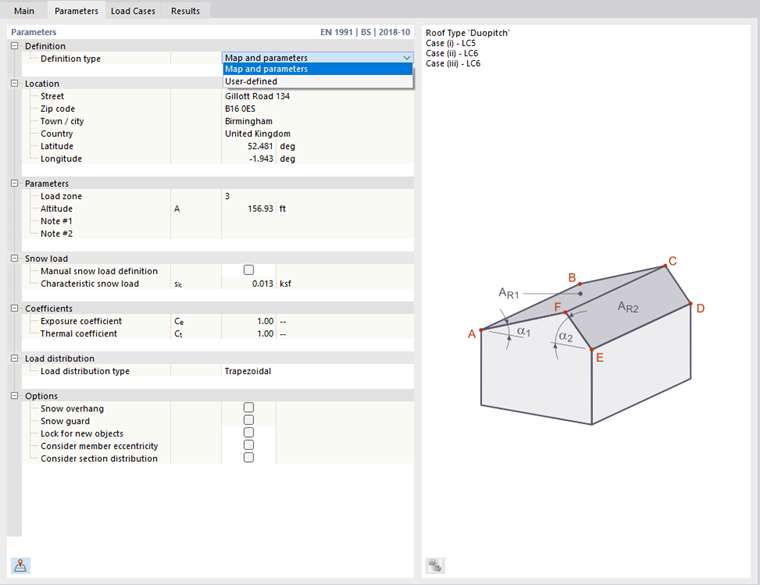

Definiowanie parametrów obciążenia śniegiem

Definicja

Jeśli w danych podstawowych w zakładce Parametry modelu przejęto lokalizację z mapy online, typ definicji 'Mapa i parametry' jest ustawiony domyślnie. Obciążenie śniegiem jest określane automatycznie. Za pomocą przycisku można również wyświetlić mapę obciążenia śniegiem w tej zakładce.

Za pomocą typu definicji 'Niestandardowa' można ręcznie określić strefę obciążenia śniegiem, wysokość n.p.m. i wartość charakterystycznego obciążenia śniegiem.

Parametry

Jeśli 'Strefa obciążenia' nie została wpisana automatycznie, można ją wybrać z listy. Wpisy są dostosowane do normy, którą określono w zakładce Normy I w podstawowych danych modelu.

'Wysokość n.p.m.' jest zazwyczaj wstępnie ustawiona na podstawie parametrów modelu, ale można ją również zdefiniować ręcznie. Ma ona wpływ na charakterystyczną wartość obciążenia śniegiem.

Obciążenie śniegiem

Charakterystyczna wartość obciążenia śniegiem s_k na gruncie przy obiekcie jest wstępnie ustawiona na podstawie danych geograficznych. Jeśli chcesz zmienić tę wartość, zaznacz pole wyboru 'Ręczna definicja obciążenia śniegiem'.

Współczynniki

'Współczynnik środowiskowy' C_e określa zmniejszenie lub zwiększenie obciążenia śniegiem na dachu budynku. W EN 1991-1-3, tabela 5.1, znajdziesz zalecenia dla różnych warunków terenowych.

Za pomocą współczynnika temperaturowego C_t można uwzględnić zredukowane obciążenia śniegiem na dachach o większym przenikaniu ciepła.

Rozkład obciążenia

Obecnie na prętach generowane są tylko obciążenia trapezowe wynikające z udziałów obciążenia.

Opcje

Za pomocą pól wyboru w tej sekcji można sterować, czy mają być uwzględnione dodatkowe obciążenia śniegiem, takie jak 'nawis śniegu' przy okapie lub obciążenia na 'barierze przeciwśniegowej' (tylko dla Eurokodu).

Jeśli zaznaczysz pole wyboru 'Blokuj dla nowych obiektów', obciążenie śniegiem działa tylko na aktualnie istniejące pręty płaszczyzny dachu/dachów zgodnie z definicją w zakładce 'Podstawowe'. Pręty, które dodasz później do płaszczyzny dachu, nie otrzymają udziału obciążenia śniegiem.

Opcja 'Uwzględnij mimośród pręta' steruje tym, czy obciążenie śniegiem działa na pręty w płaszczyźnie bez uwzględniania mimośrodów (ustawienie domyślne). Jeśli aktywujesz pole wyboru, obciążenie nie będzie przykładane do prętów, które mają przesunięcie względem płaszczyzny.

Za pomocą pola wyboru 'Uwzględnij zróżnicowanie przekroju' można sterować tym, czy obciążenie śniegiem działa również na pręty ukośne wynikające z definicji zwężenia (ustawienie domyślne). Jeśli aktywujesz pole wyboru, obciążenie śniegiem nie będzie przykładane do prętów w płaszczyźnie obciążenia, które mają nierównomierny przebieg przekroju (zob. rozdział Przekrój ).

Przypadki obciążenia

Zakładka Przypadki obciążenia reguluje, w których przypadkach obciążenia mają być zapisywane obciążenia śniegiem.

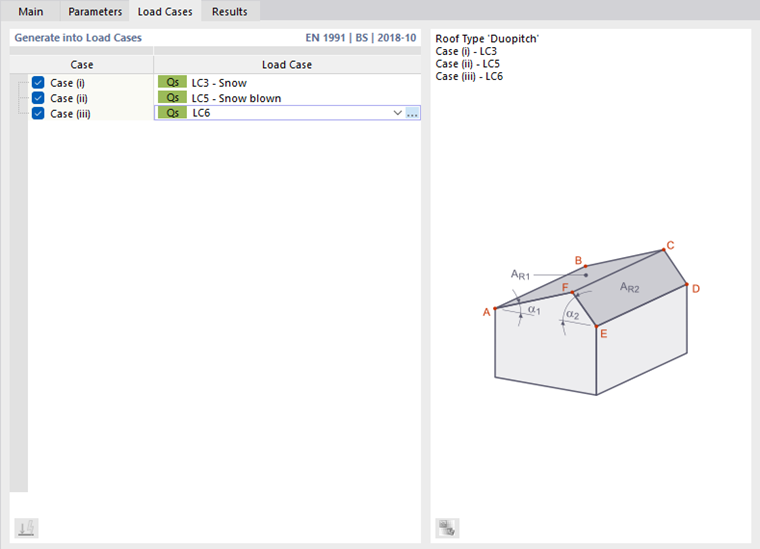

Definiowanie przypadków obciążeń

Wprowadź na liście numer(y) przypadków obciążenia do generowania obciążeń śniegiem. Przypadki obciążenia alternatywnego powstają, gdy występują dodatkowe obciążenia śniegiem lub współczynniki kształtu dla obciążeń śniegiem na dachach dwuspadowych (zob. EN 1991-1-3, rys. 5.3). Odpowiednie przypadki obciążenia można utworzyć za pomocą przycisku .

Wyniki

W zakładce Wyniki znajdziesz przegląd parametrów do generowania obciążeń śniegiem.

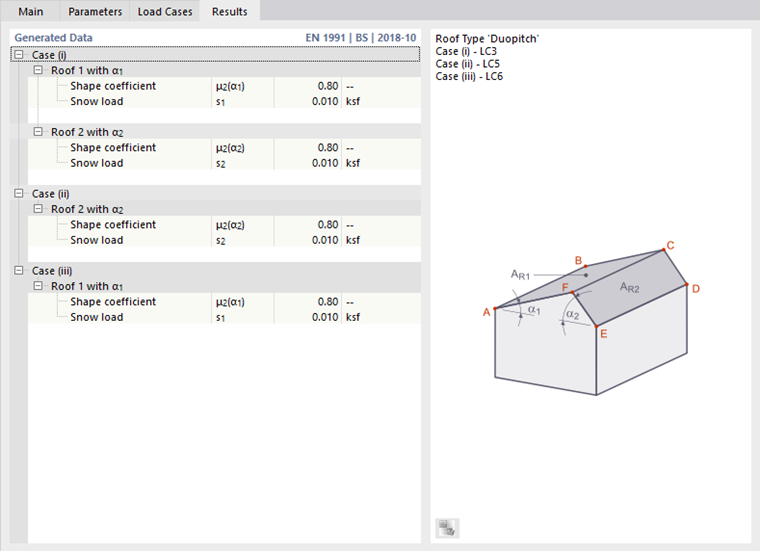

Wygenerowane obciążenia śniegiem

W tabeli podany jest 'współczynnik kształtu' μ oraz 'obciążenie śniegiem' s. W przypadku dachu dwuspadowego można kontrolować wartości dla każdego przypadku obciążenia i każdej połaci dachu.

Tolerancje

W zakładce Tolerancje można wpływać na kryteria, według których pręty i węzły są klasyfikowane jako należące do jednej płaszczyzny lub linii. Parametry są opisane w rozdziale Obciążenia prętów z obciążenia powierzchniowego.
