Cargas de neve

Este assistente de cargas facilita a tarefa de aplicar cargas de neve, em conformidade com as normas, aos elementos do modelo.

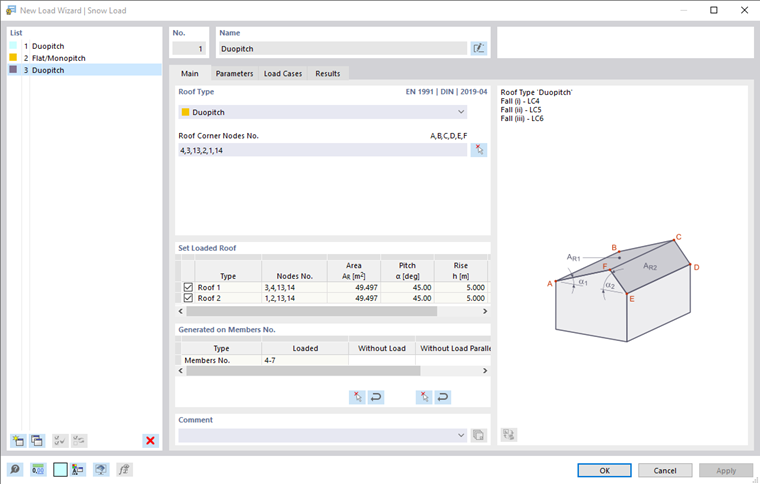

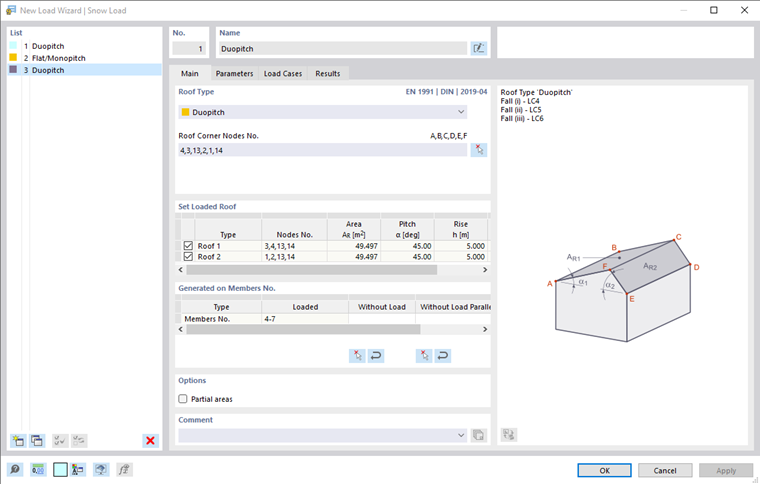

Caixa de diálogo "Novo assistente de cargas | Carga de neve"

Base

O separador Base gere os parâmetros geométricos da cobertura.

Tipo de cobertura

Na lista estão disponíveis duas formas básicas de cobertura para seleção:

• cobertura plana/de uma água
• cobertura de duas águas

Defina a delimitação do plano da cobertura, clicando sucessivamente nos quatro ou seis nós de canto do(s) plano(s) na janela de trabalho. Utilize para isso o botão .

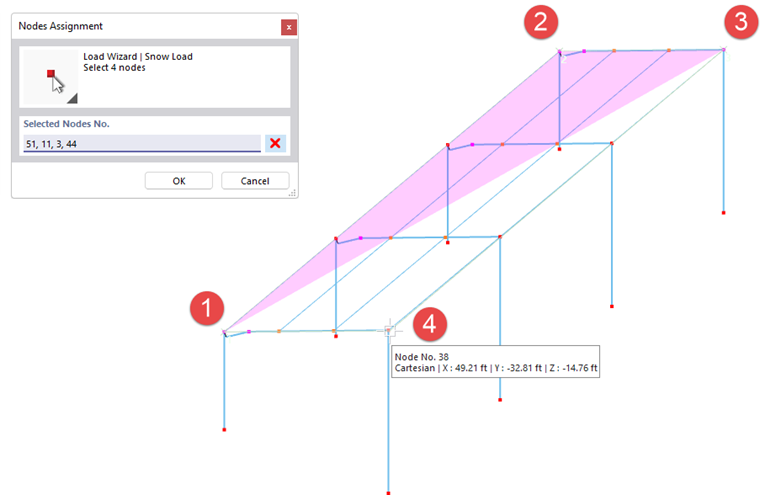

Definição de nós do plano de cobertura

Definir cobertura carregada

A tabela apresenta uma vista geral das propriedades do(s) plano(s) da cobertura. No caso de uma cobertura de duas águas, são indicadas as duas metades da cobertura. Se necessário, pode excluir um lado da cobertura da atribuição de carga através das caixas de seleção.

Gerado em elementos n.º

Nesta secção são indicados os elementos que recebem uma carga parcial de neve. A entrada na coluna 'Carregado' fica disponível assim que a carga de neve for gerada a partir dos dados completos com o botão .

Para excluir determinados elementos da transferência de carga, clique num campo da coluna 'Sem carga'. Com o botão pode então selecionar na janela de trabalho os elementos sem carga, como por exemplo contraventamentos ou madres. Também pode indicar um elemento padrão que corre paralelamente aos elementos sem carga. Assim, não precisa de selecionar os elementos individualmente.

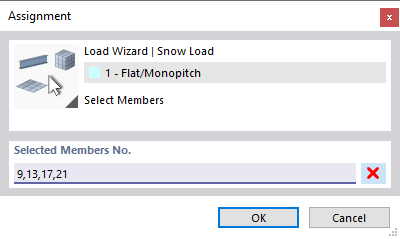

Geração de barras livres de carga

Opções

Com a caixa de seleção 'Subáreas' tem a possibilidade de gerar cargas para zonas específicas da envolvente do edifício. A carga de neve é aplicada apenas aos elementos das áreas que define no separador Subáreas.

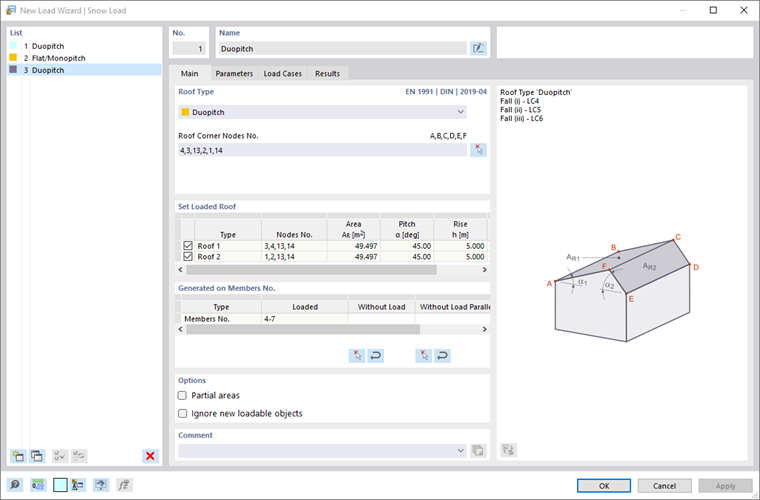

Se assinalar a caixa de seleção 'Ignorar novos objetos carregáveis', a carga de neve atua apenas nos objetos indicados na secção Gerado em elementos n.º. Elementos que adicionar posteriormente ao plano de carga não recebem parcelas da carga de neve.

Subáreas

No separador Subáreas, pode definir zonas da superfície da cobertura nas quais a carga de neve atua. As cargas são geradas apenas para os elementos destas subáreas. As restantes áreas não recebem cargas de neve.

Especificação de subáreas de carga de neve

Defina as subáreas linha a linha, introduzindo os respetivos 'nós de canto'. Com os dois botões no fim da tabela, também pode definir as subáreas graficamente.

	Clique sucessivamente nos nós de canto de uma área (ver imagem Definir nós).
	Clique sucessivamente nas células (ver imagem Selecionar células).

Parâmetros

No separador Parâmetros, pode definir os parâmetros de carga e considerar condições de contorno especiais para a geração.

Definição de parâmetros de carga de neve

Definição

Se, nas indicações básicas do separador Parâmetros do modelo, tiver adotado a localização do mapa online, o tipo de definição 'Mapa e parâmetros' fica predefinido. A carga de neve é determinada automaticamente. Com o botão também pode abrir o mapa de carga de neve neste separador.

Com o tipo de definição 'Personalizado', pode definir manualmente a zona de carga de neve, a altitude e o valor da carga de neve característica.

Parâmetros

Se a 'Zona de carga' não for preenchida automaticamente, pode selecioná-la na lista. As entradas estão ajustadas à norma que definiu no separador Normas I nas indicações básicas do modelo.

A 'Altitude' está geralmente predefinida a partir dos parâmetros do modelo, mas também pode ser definida manualmente. Tem influência no valor característico da carga de neve.

Carga de neve

O valor característico da carga de neve s_k no solo junto à estrutura está predefinido a partir das indicações geográficas. Se pretender alterar o valor, assinale a caixa de seleção 'Definição manual da carga de neve'.

Coeficientes

O 'coeficiente de exposição' C_e indica a redução ou o aumento da carga de neve na cobertura do edifício. Em EN 1991-1-3, Tabela 5.1, encontrará recomendações para diferentes condições de terreno.

Com o coeficiente térmico C_t, pode considerar cargas de neve reduzidas em coberturas com maior transmissão de calor.

Distribuição de cargas

Atualmente, em elementos, apenas são geradas cargas trapezoidais, resultantes das parcelas de carga.

Opções

Com as caixas de seleção nesta secção, pode controlar se devem ser consideradas outras cargas de neve, como a 'saliência de neve' no beirado ou cargas numa 'grelha anti-neve' (apenas para Eurocódigo).

Se assinalar a caixa de seleção 'Bloquear para novos objetos', a carga de neve atua apenas nos elementos atualmente existentes do(s) plano(s) da cobertura, de acordo com a definição no separador 'Base'. Elementos que adicionar posteriormente a um plano de cobertura não recebem parcelas da carga de neve.

A opção 'Considerar excentricidade dos elementos' controla se a carga de neve atua sobre os elementos no plano sem consideração de excentricidades (predefinição). Se ativar a caixa de seleção, a carga não será aplicada a elementos que apresentem um desvio em relação ao plano.

Com a caixa de seleção 'Considerar distribuição da secção' pode controlar se a carga de neve também atua nos elementos inclinados resultantes de uma definição de viga de espessura variável (predefinição). Se ativar a caixa de seleção, a carga de neve não será aplicada a elementos no plano de carga que apresentem uma variação de secção não uniforme (ver capítulo secção ).

Casos de carga

O separador Casos de carga define em quais casos de carga as cargas de neve serão armazenadas.

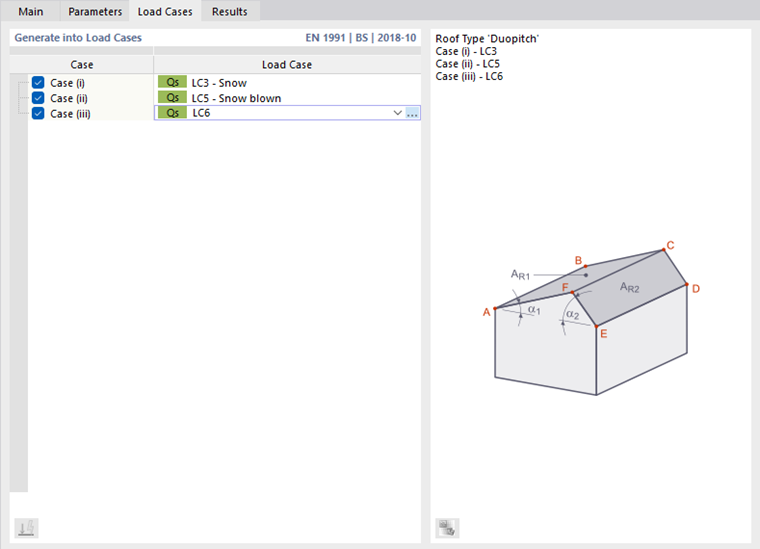

Definição de casos de carga

Introduza na lista o(s) número(s) do(s) caso(s) de carga para a geração das cargas de neve. Os casos de carga alternativos surgem quando entram em ação cargas adicionais de neve ou coeficientes de forma para cargas de neve em coberturas de duas águas (ver EN 1991-1-3, figura 5.3). Pode criar os respetivos casos de carga através do botão .

Resultados

No separador Resultados, encontra uma vista geral dos parâmetros para a geração das cargas de neve.

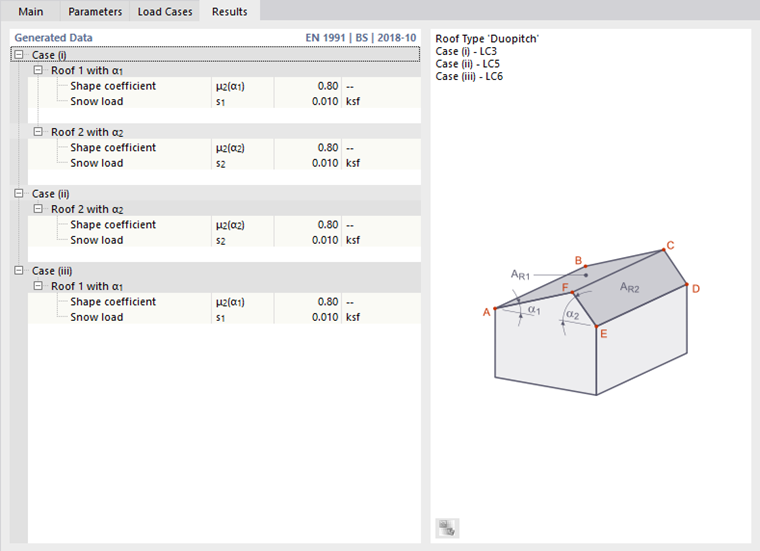

Cargas de neve geradas

Na tabela, são indicados o 'coeficiente de forma' μ e a 'carga de neve' s. No caso de uma cobertura de duas águas, pode controlar os valores para cada caso de carga e cada lado da cobertura.

Tolerâncias

No separador Tolerâncias, pode influenciar os critérios segundo os quais os elementos e nós são avaliados como pertencentes a um plano ou a uma linha. Os parâmetros estão descritos no capítulo Cargas em elementos a partir de carga de área.
