Questo assistente di carico facilita il compito di applicare carichi da neve, conformi alla norma, alle aste del modello.

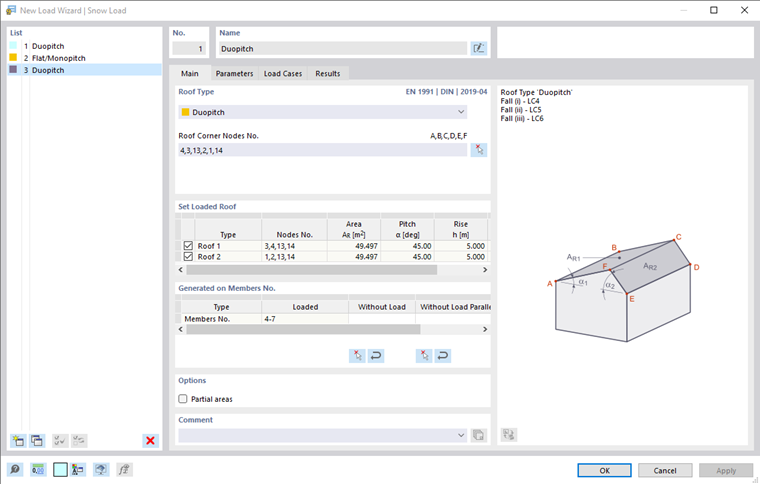

Base
La scheda Base gestisce i parametri geometrici della copertura.
Tipo di copertura
Nell'elenco sono disponibili due forme fondamentali di copertura:
- copertura piana/a falda unica
- copertura a due falde
Definire il contorno del piano di copertura cliccando in successione i quattro o sei nodi d'angolo del/dei piano/i nella finestra di lavoro. A tal fine, utilizzare il pulsante
.
Definire la copertura caricata
La tabella offre una panoramica delle proprietà del/dei piano/i di copertura. In caso di copertura a due falde, sono indicate le due metà della copertura. Se necessario, è possibile escludere un lato della copertura dall'assegnazione del carico mediante i campi di controllo.
Generati su aste n.
In questa sezione sono indicate le aste che ricevono una quota parte del carico da neve. La voce nella colonna 'Caricato' è disponibile non appena il carico da neve viene generato dai dati completi con il pulsante
.

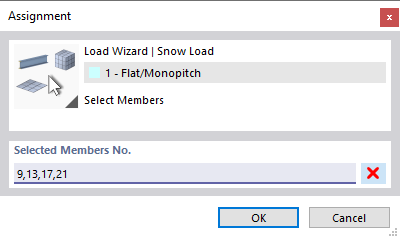

Per escludere determinate aste dal trasferimento del carico, fare clic in un campo della colonna 'Senza carico'. Con il pulsante
è quindi possibile selezionare nella finestra di lavoro le aste prive di carico, come ad esempio controventi o arcarecci. È anche possibile indicare un'asta campione che decorre parallelamente alle aste non caricate. In questo modo non è necessario selezionare le aste singolarmente.
Opzioni
Con il campo di controllo 'Sottoaree' è possibile generare carichi per determinate zone dell'involucro edilizio. Il carico da neve viene applicato solo agli elementi delle aree che è possibile definire nella scheda Sottoaree.

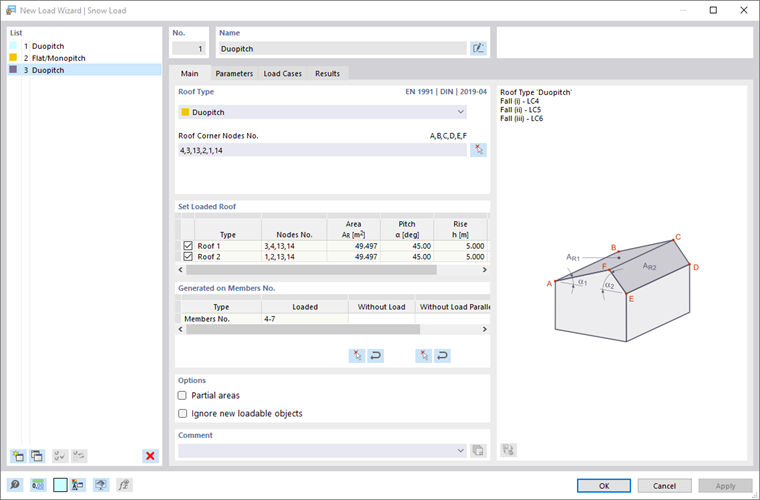

Se si seleziona il campo di controllo 'Ignora nuovi oggetti caricabili', il carico da neve agisce solo sugli oggetti specificati nella sezione Generati su aste n.. Le aste aggiunte successivamente al piano di carico non ricevono quote del carico da neve.
Sottoaree
Nella scheda Sottoaree è possibile definire zone della superficie di copertura sulle quali agisce il carico da neve. I carichi vengono generati solo per gli elementi di queste sottoaree. Le restanti aree non ricevono carichi da neve.
Definire le sottoaree riga per riga, inserendo i relativi 'nodi d'angolo'. Con i due pulsanti alla fine della tabella è possibile definire le sottoaree anche graficamente.
|
|
Fare clic in successione sui nodi d'angolo di un'area (vedere immagine Definire i nodi). |
|
Fare clic in successione sulle celle (vedere immagine Selezionare le celle). |
Parametri
Nella scheda Parametri è possibile definire i parametri di carico e considerare condizioni al contorno particolari per la generazione.
Definizione
Se nelle impostazioni di base della scheda Parametri del modello è stata acquisita la posizione dalla mappa online, il tipo di definizione 'Mappa e parametri' è preselezionato. Il carico da neve viene determinato automaticamente. Con il pulsante
è possibile richiamare anche in questa scheda la mappa del carico da neve.
Con il tipo di definizione 'Definito dall'utente' è possibile impostare manualmente la zona di neve, l'altitudine e il valore del carico da neve caratteristico.
Parametri
Se la 'zona di carico' non è inserita automaticamente, è possibile selezionarla nell'elenco. Le voci sono adeguate alla norma definita nella scheda Norme I nelle impostazioni di base del modello.
Laltitudine' è in genere preimpostata dai parametri del modello, ma può anche essere definita manualmente. Essa influisce sul valore caratteristico del carico da neve.
Carico da neve
Il valore caratteristico del carico da neve sk al suolo presso la costruzione è preimpostato in base ai dati geografici. Se si desidera modificare il valore, selezionare il campo di controllo 'Definizione manuale del carico da neve'.
Coefficienti
Il 'coefficiente ambientale' Ce indica la riduzione o l'aumento del carico da neve sulla copertura dell'edificio. In EN 1991-1-3, Tabella 5.1 sono riportate raccomandazioni per diverse condizioni del terreno.
Con il coefficiente termico Ct è possibile considerare carichi da neve ridotti su coperture con maggiore trasmittanza termica.
Distribuzione del carico
Attualmente sulle aste vengono generati solo carichi trapezoidali, risultanti dalle quote di carico.
Opzioni
Mediante i campi di controllo in questa sezione è possibile stabilire se debbano essere considerati ulteriori carichi da neve, come 'sormonto di neve' alla gronda o carichi su un 'fermaneve' (solo per Eurocodice).
Se si seleziona il campo di controllo 'Blocca per nuovi oggetti', il carico da neve agisce solo sulle aste attualmente esistenti del/dei piano/i di copertura secondo la definizione nella scheda 'Base'. Le aste aggiunte successivamente a un piano di copertura non ricevono quote del carico da neve.
L'opzione 'Considera eccentricità delle aste' controlla se il carico da neve agisca sulle aste nel piano senza considerare le eccentricità (impostazione predefinita). Se si attiva il campo di controllo, il carico non viene applicato alle aste che presentano uno scostamento dal piano.
Con il campo di controllo 'Considera distribuzione della sezione trasversale' è possibile stabilire se il carico da neve agisca anche sulle aste inclinate risultanti da una definizione di travi rastremate (impostazione predefinita). Se si attiva il campo di controllo, il carico da neve non viene applicato alle aste nel piano di carico che presentano un andamento della sezione trasversale non uniforme (vedere capitolo Querschnitt ).
Casi di carico
La scheda Casi di carico stabilisce in quali casi di carico vengono salvati i carichi da neve.

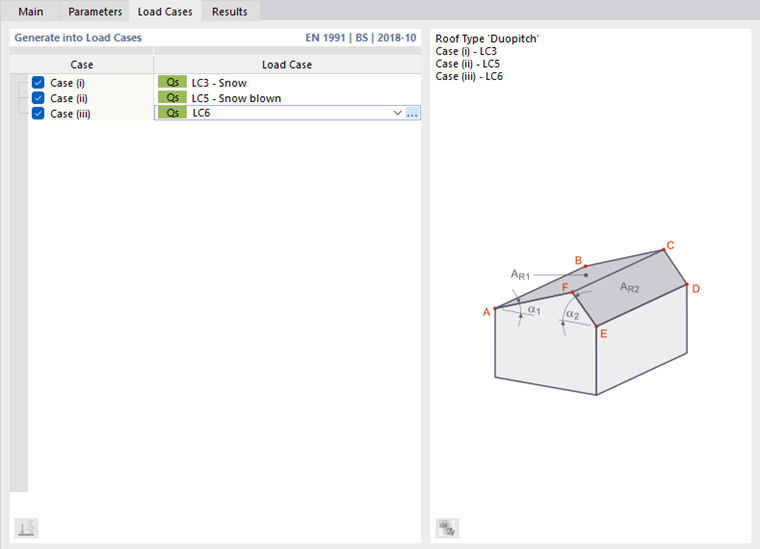

Inserire nell'elenco il numero o i numeri del caso di carico per la generazione dei carichi da neve. I casi di carico alternativi si verificano quando entrano in gioco carichi da neve aggiuntivi o coefficienti di forma per i carichi da neve su coperture a due falde (vedere EN 1991-1-3, figura 5.3). È possibile creare i relativi casi di carico tramite il pulsante
.
Risultati
Nella scheda Risultati è possibile consultare una panoramica dei parametri per la generazione dei carichi da neve.
.png?mw=760&hash=d48e0231f870dbde5006d8b4d8c6e14d32797864)

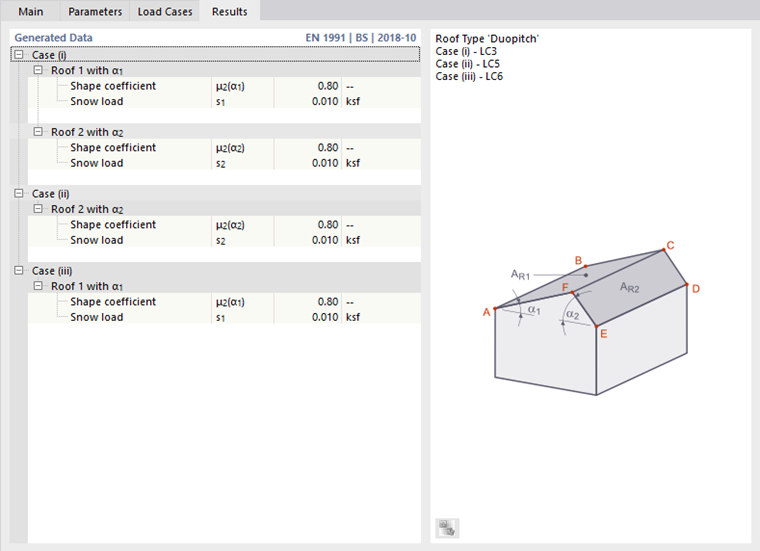

La tabella indica il 'coefficiente di forma' μ e il 'carico da neve' s. In caso di copertura a due falde è possibile controllare i valori per ciascun caso di carico e per ciascun lato della copertura.
Tolleranze
Nella scheda Tolleranze è possibile influenzare i criteri con cui aste e nodi vengono valutati come appartenenti a un piano o a una linea. I parametri sono descritti nel capitolo Carichi da asta da carico superficiale.
