Charges de neige

Cet assistant de charges facilite la tâche consistant à appliquer des charges de neige sur les barres du modèle conformément aux normes.

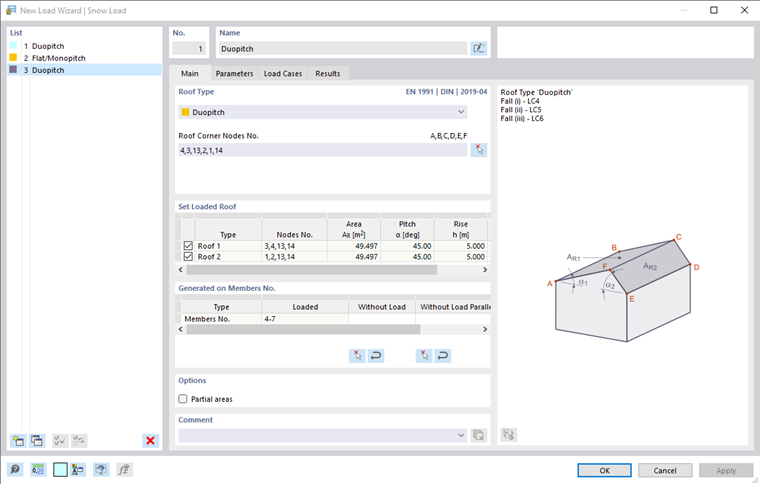

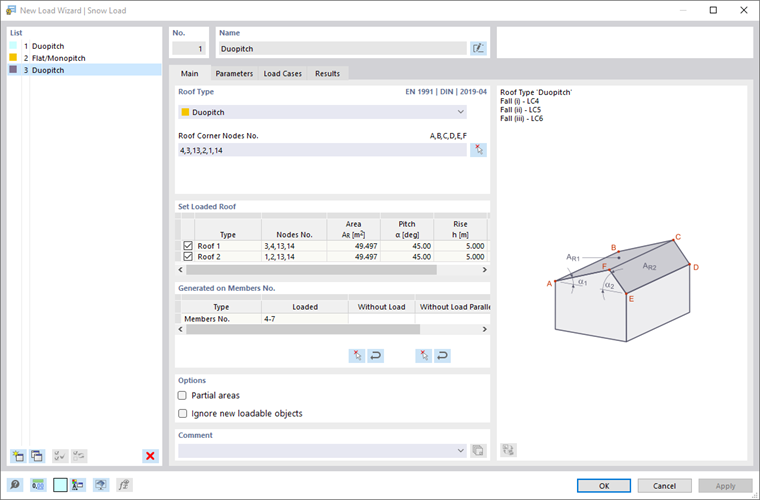

Boite de dialogue « Nouvel assistant de charge | Charge de neige »

Base

L'onglet Base gère les paramètres géométriques de la toiture.

Type de toiture

Deux formes de toiture de base sont disponibles dans la liste :

• Toiture plate/monopente
• Toiture à deux versants

Définissez la limite du plan de toiture en cliquant successivement dans la fenêtre de travail sur les quatre ou six nœuds d'angle du plan. Utilisez pour cela le bouton .

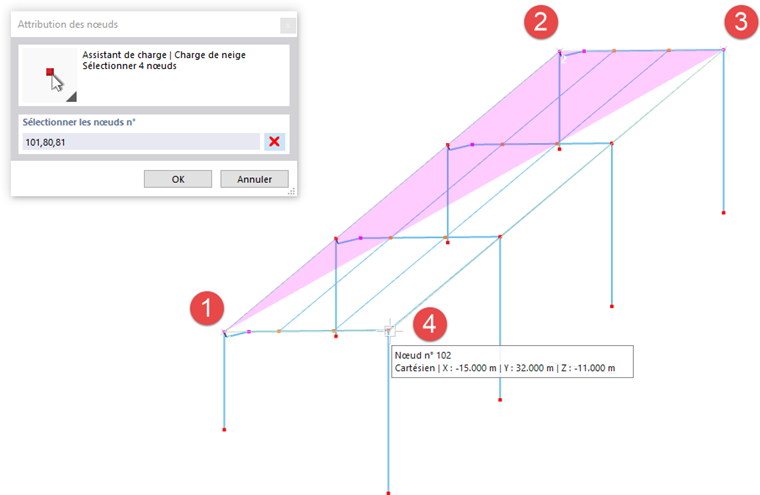

Définition des nœuds de coin de toiture

Définir la toiture chargée

Le tableau donne un aperçu des propriétés du ou des plans de toiture. Dans le cas d'une toiture à deux versants, les deux demi-toitures sont indiquées. Si nécessaire, vous pouvez exclure un versant de toiture de l'affectation de la charge à l'aide des cases à cocher.

Généré sur les barres n°

Dans cette section, les barres qui reçoivent une charge de neige partielle sont indiquées. L'entrée dans la colonne 'Chargé' est disponible dès que la charge de neige est générée à partir des données complètes à l'aide du bouton .

Pour exclure certaines barres de la reprise des charges, cliquez dans un champ de la colonne 'Sans charge'. À l'aide du bouton , vous pouvez ensuite sélectionner dans la fenêtre de travail les barres sans charge, telles que les contreventements ou les pannes. Vous pouvez également indiquer une barre témoin qui est parallèle aux barres non chargées. Vous n'avez ainsi pas besoin de sélectionner les barres individuellement.

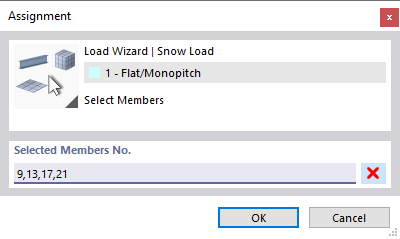

Définition des barres sans charge

Options

La case à cocher 'Sous-domaines' vous permet de générer des charges pour certaines zones de l'enveloppe du bâtiment. La charge de neige n'est appliquée qu'aux éléments des zones que vous pouvez définir dans l'onglet Sous-domaines.

Si vous cochez la case 'Ignorer les nouveaux objets susceptibles d'être chargés', la charge de neige agit uniquement sur les objets indiqués dans la section Généré sur les barres n°. Les barres que vous ajoutez ultérieurement dans le plan de charge ne reçoivent aucune part de la charge de neige.

Sous-domaines

Dans l'onglet Sous-domaines, vous pouvez définir des zones de la surface de toiture sur lesquelles agit la charge de neige. Les charges ne sont générées que pour les éléments de ces sous-domaines. Les autres zones ne reçoivent aucune charge de neige.

Définir des sous-zones de charge de neige

Définissez les sous-domaines ligne par ligne en saisissant leurs 'nœuds d'angle'. À l'aide des deux boutons à la fin du tableau, vous pouvez également définir graphiquement les sous-domaines.

	Cliquez successivement sur les nœuds d'angle d'une zone (voir image Définir les nœuds).
	Cliquez successivement sur les cellules (voir image Sélectionner les cellules).

Paramètres

Dans l'onglet Paramètres, vous pouvez définir les paramètres de charge et tenir compte de conditions limites particulières pour la génération.

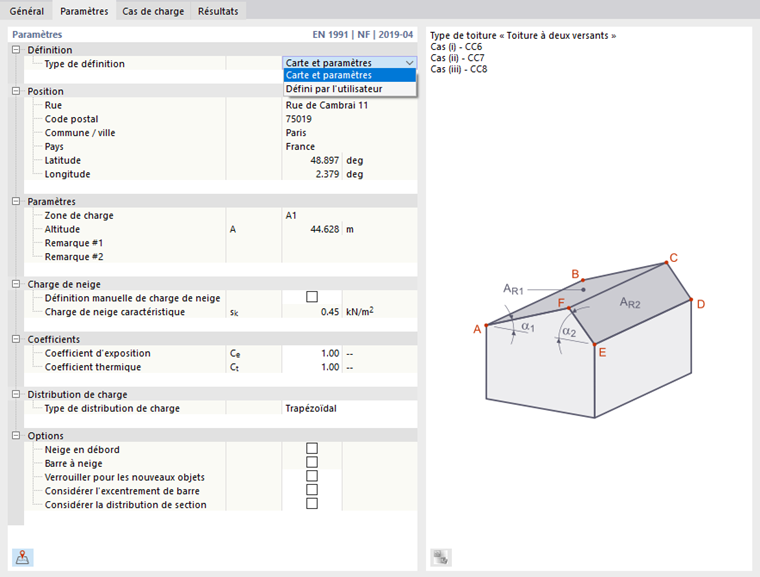

Définition des paramètres de charge de neige

Définition

Si vous avez repris le lieu à partir de la carte en ligne dans les données de base de l'onglet Paramètres du modèle, le type de définition 'Carte et paramètres' est préréglé. La charge de neige est déterminée automatiquement. À l'aide du bouton , vous pouvez également appeler la carte des charges de neige dans cet onglet.

Avec le type de définition 'Personnalisé', vous pouvez définir manuellement la zone de neige, l'altitude et la valeur de la charge de neige caractéristique.

Paramètres

Si la 'zone de charge' n'est pas renseignée automatiquement, vous pouvez la sélectionner dans la liste. Les entrées sont adaptées à la norme que vous avez définie dans l'onglet Normes I dans les données de base du modèle.

Laltitude' est généralement prédéfinie à partir des paramètres du modèle, mais peut également être définie manuellement. Elle influe sur la valeur caractéristique de la charge de neige.

Charge de neige

La valeur caractéristique de la charge de neige s_k au sol au niveau de l'ouvrage est prédéfinie à partir des données géographiques. Si vous souhaitez modifier cette valeur, cochez la case 'Définition manuelle de la charge de neige'.

Coefficients

Le 'coefficient d'environnement' C_e indique la réduction ou l'augmentation de la charge de neige sur la toiture du bâtiment. Dans l'EN 1991-1-3, tableau 5.1, vous trouverez des recommandations pour différentes conditions de terrain.

Avec le coefficient de température C_t, vous pouvez tenir compte de charges de neige réduites sur les toitures présentant un transfert thermique plus élevé.

Répartition des charges

Actuellement, seules des charges trapézoïdales sont générées sur les barres, issues des parts de charge.

Options

À l'aide des cases à cocher de cette section, vous pouvez contrôler si d'autres charges de neige telles que le 'surplomb de neige' à l'égout ou les charges sur un 'pare-neige' doivent être prises en compte (uniquement pour l'Eurocode).

Si vous cochez la case 'Verrouiller pour les nouveaux objets', la charge de neige agit uniquement sur les barres existantes des plans de toiture conformément à la définition de l'onglet 'Base'. Les barres que vous ajoutez ultérieurement dans un plan de toiture ne reçoivent aucune part de la charge de neige.

L'option 'Tenir compte de l'excentricité de barre' contrôle si la charge de neige agit sur les barres dans le plan sans tenir compte des excentricités (réglage par défaut). Si vous activez la case, la charge n'est pas appliquée aux barres présentant un décalage hors du plan.

La case à cocher 'Tenir compte de la répartition de la section' vous permet de contrôler si la charge de neige agit également sur les barres inclinées résultant d'une définition de l'amincissement (réglage par défaut). Si vous activez la case, la charge de neige n'est pas appliquée aux barres du plan de charge présentant une variation de section non uniforme (voir chapitre Section ).

Cas de charge

L'onglet Cas de charge définit dans quels cas de charge les charges de neige sont enregistrées.

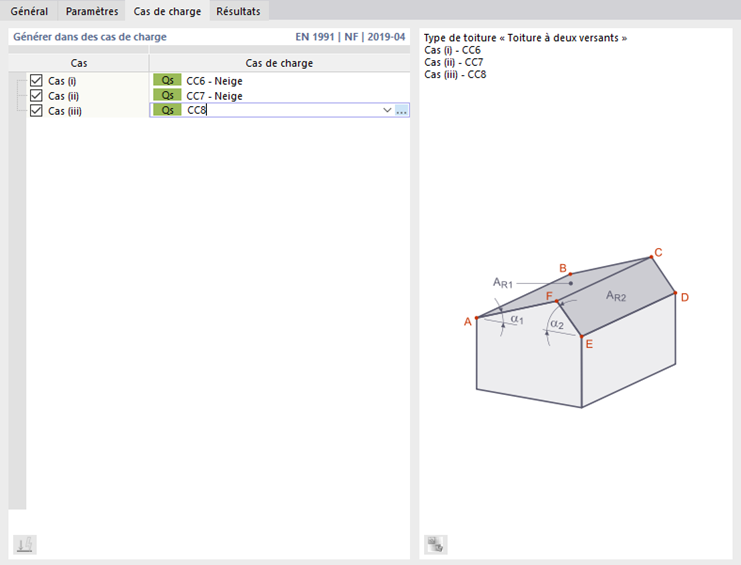

Définition des cas de charge

Saisissez dans la liste le ou les numéros de cas de charge pour la génération des charges de neige. Les cas de charge alternatifs apparaissent lorsque des charges de neige additionnelles ou des coefficients de forme pour les charges de neige sur des toitures à deux versants entrent en jeu (voir EN 1991-1-3, figure 5.3). Vous pouvez créer les cas de charge correspondants à l'aide du bouton .

Résultats

Dans l'onglet Résultats, vous trouverez un aperçu des paramètres de génération des charges de neige.

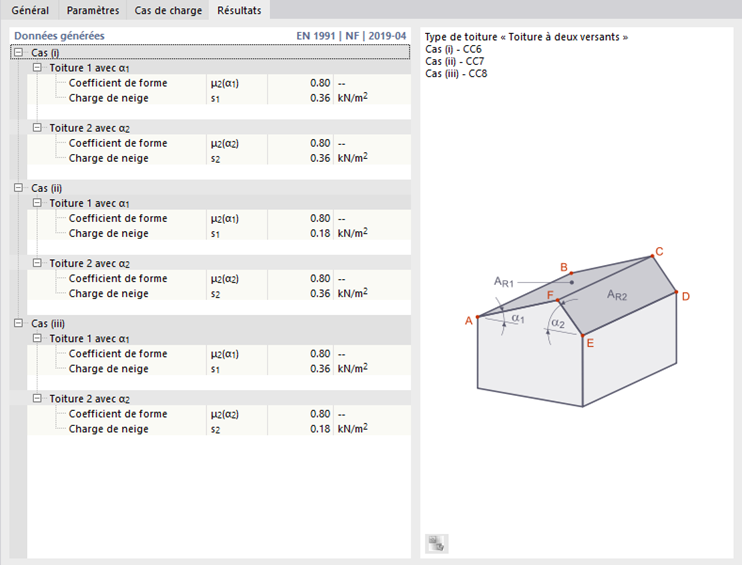

Charges de neige générées

Le tableau indique le 'coefficient de forme' μ et la 'charge de neige' s. Dans le cas d'une toiture à deux versants, vous pouvez contrôler les valeurs pour chaque cas de charge et chaque versant de toiture.

Tolérances

Dans l'onglet Tolérances, vous pouvez influencer les critères selon lesquels les barres et les nœuds sont considérés comme appartenant à un plan ou à une ligne. Les paramètres sont décrits dans le chapitre Charges de barre dues à une charge surfacique.
