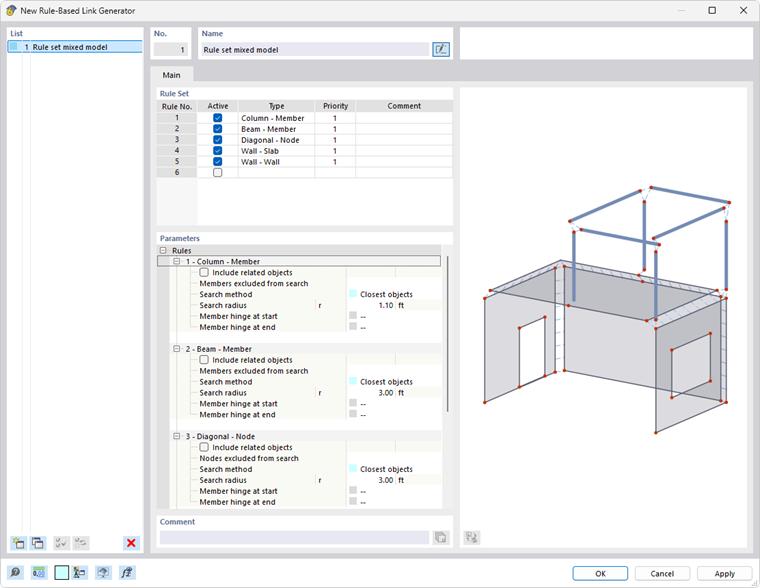

Après l'importation d'un fichier CAO, il est souvent problématique que les éléments connectés dans le modèle statique ne présentent pas de connexion. La fonction Générateurs de couplages basés sur des règles facilite la tâche de couplage des objets : le programme crée la connexion sous forme de barres rigides et de couplages rigides.
Ensemble de règles
Dans un 'ensemble de règles' dit, vous pouvez définir une ou plusieurs règles pour la génération de couplages. Elles s'appliquent à chaque fois à des types d'objets spécifiques. Les détails de ces règles sont définis dans la section Paramètres.
Dans la colonne 'Actif', vous pouvez contrôler si une règle doit être appliquée. Si vous cochez la case, une ligne pour une autre règle est automatiquement ajoutée.

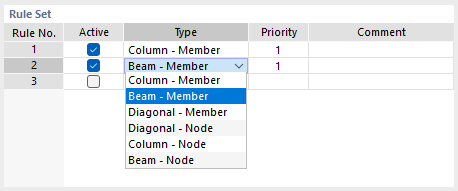

Le 'Type' joue un rôle important pour la création de couplages : Il détermine entre quels types d'objets des connexions sont créées. Plusieurs options sont disponibles dans la liste.
La fonction de chaque type est décrite dans le tableau.
| Type | Couplage d'objets |
|---|---|
| Colonne - Barre | Barres verticales avec barres dans n'importe quelle position |
| Poutre - Barre | Barres horizontales avec barres dans n'importe quelle position |
| Diagonale - Barre | Barres inclinées avec barres dans n'importe quelle position |
| Diagonale - Noeud | Barres inclinées avec noeuds dans un rayon |
| Colonne - Noeud | Barres verticales avec noeuds dans un rayon |
| Poutre - Noeud | Barres horizontales avec noeuds dans un rayon |
Les types reposent sur le concept suivant : Les "objets sources" (première désignation dans le couple de types) sont connectés par des Couplages de noeuds aux "objets cibles" (deuxième désignation) de la manière la plus courte possible. Si nécessaire, des noeuds sont automatiquement créés sur les objets cibles.
L'ordre des règles dans l'ensemble de règles détermine également les priorités selon lesquelles les objets sont couplés. Cependant, dans la colonne 'Priorité', vous pouvez modifier cette automatisation en attribuant à une règle une priorité plus basse (2).
Paramètres
Dans la section inférieure, vous pouvez définir les détails pour chaque règle. Ils correspondent en principe aux spécifications qui s'appliquent aux Couplages de noeuds.
Méthode de recherche
Actuellement, seule l'option 'Objets les plus proches' est disponible. Le programme recherche l'objet (barre ou noeud) dans le rayon défini qui présente la plus petite distance par rapport à l'objet source. Cet objet est ensuite couplé avec une barre rigide.
Rayon de recherche
Les couplages ne sont générés que pour les objets se trouvant dans un certain rayon autour de l'objet source.
Noeuds/barres/surfaces exclus de la recherche
Si certains objets ne doivent pas être couplés dans la zone de recherche, indiquez les numéros de ces objets cibles. Utilisez la possibilité de sélection graphique via le bouton
, accessible par un clic dans le champ de saisie.
Inclure les objets apparentés
Les objets apparentés sont automatiquement exclus de la recherche. Il s'agit par exemple d'objets intégrés ou d'objets de définition comme les noeuds utilisés dans la définition des barres. Si vous cochez la case, ces objets seront également pris en compte dans la recherche.
Articulation d'extrémité de barre
Par défaut, les objets sont connectés de manière rigide. Vous pouvez également effectuer le couplage de manière articulée. Pour cela, sélectionnez l'une des articulations déjà définies dans la liste ou définissez un nouveau type d'articulation avec le bouton
.

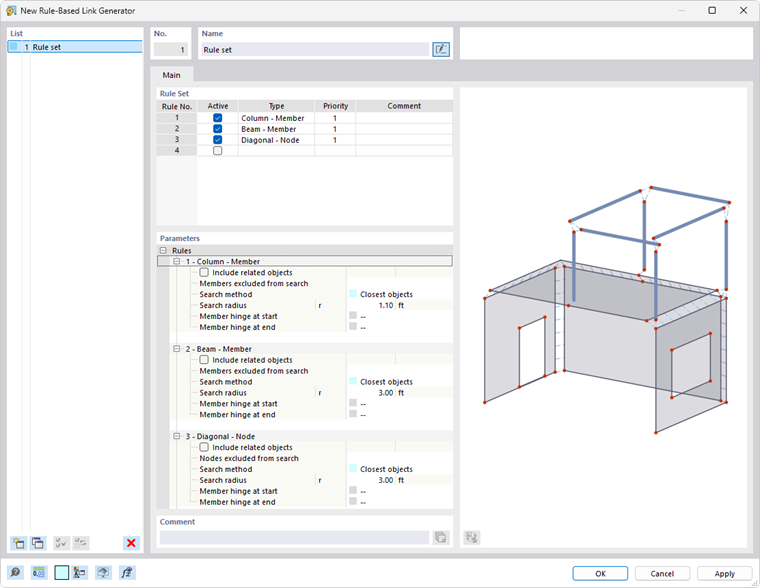

Exemple
- Type de couplage Colonne - Barre
Avec les paramètres de la règle 1, des couplages de noeuds sont créés pour toutes les barres verticales du modèle avec des barres situées à une distance maximale de 32 cm.
