Dopo l'importazione di un file CAD, spesso si verifica il problema che elementi collegati nel modello strutturale non presentino alcuna connessione. La funzione Generatore di accoppiamento basato su regole semplifica il compito di accoppiare gli oggetti: Il programma genera la connessione sotto forma di aste rigide e accoppiamenti rigidi.

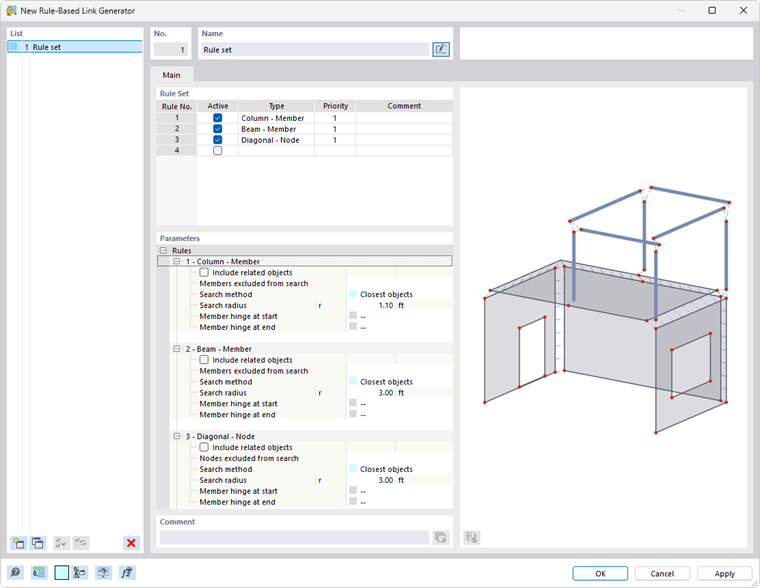

Insieme di regole
In un cosiddetto 'Insieme di regole' si definiscono una o più regole per la generazione di accoppiamenti. Esse si applicano di volta in volta a determinati tipi di oggetti. I dettagli di queste regole sono definiti nella sezione Parametri.
Nella colonna 'Attivo' è possibile controllare se una regola deve essere applicata. Se si spunta la casella di controllo, viene aggiunta automaticamente una riga per un'altra regola.

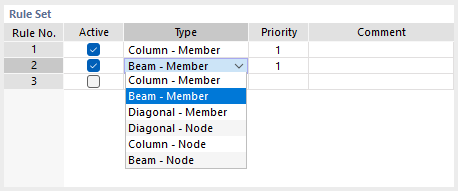

Un ruolo importante per la generazione di accoppiamenti è svolto dal 'Tipo': Esso decide tra quali tipi di oggetti vengono generate le connessioni. Nell'elenco sono disponibili diverse opzioni tra cui scegliere.
La funzione dei singoli tipi è descritta nella tabella.
| Tipo | Accoppiamento di oggetti |
|---|---|
| Pilastro - Asta | Aste verticali con aste in posizione qualsiasi |
| Trave - Asta | Aste orizzontali con aste in posizione qualsiasi |
| Diagonale - Asta | Aste inclinate con aste in posizione qualsiasi |
| Diagonale - Nodo | Aste inclinate con nodi nel raggio di azione |
| Pilastro - Nodo | Aste verticali con nodi nel raggio di azione |
| Trave - Nodo | Aste orizzontali con nodi nel raggio di azione |
I tipi si basano sul seguente concetto: Gli "oggetti di origine" (prima designazione nella coppia di tipi) vengono collegati nel percorso più breve tramite Accoppiamento del nodo agli "oggetti di destinazione" (seconda designazione). Se necessario, i nodi vengono generati automaticamente sugli oggetti di destinazione.
L'ordine delle regole nell'insieme di regole stabilisce anche le priorità in base alle quali gli oggetti vengono accoppiati. Tuttavia, è possibile modificare questo automatismo nella colonna 'Priorità', assegnando una Priorità inferiore (2) a una regola.
Parametri
Nella sezione inferiore è possibile definire i dettagli per ogni regola. Essi corrispondono in linea di principio alle specifiche valide per l'Accoppiamento del nodo.
Metodo di ricerca
Attualmente è disponibile solo l'opzione 'Oggetti più vicini'. Il programma cerca quale oggetto (asta o nodo) presenta la minore distanza dall'oggetto di origine all'interno del raggio definito. Questo oggetto viene quindi accoppiato con un'asta rigida.
Raggio di ricerca
Gli accoppiamenti vengono generati solo per gli oggetti che si trovano entro un determinato raggio intorno all'oggetto di origine.
Nodi/aste/superfici esclusi dalla ricerca
Se determinati oggetti all'interno dell'area di ricerca non devono essere accoppiati, è necessario specificare i numeri di questi oggetti di destinazione. Utilizzare l'opzione di selezione grafica tramite il pulsante
, accessibile con un clic nel campo di input.
Includi oggetti associati
Gli oggetti associati vengono automaticamente esclusi dalla ricerca. Questi sono, ad esempio, oggetti integrati o oggetti di definizione come i nodi utilizzati per definire le aste. Se si spunta la casella di controllo, anche questi oggetti vengono considerati nella ricerca.
Cerniera dell'asta
Per impostazione predefinita, gli oggetti sono collegati in modo rigido a flessione. È possibile realizzare l'accoppiamento anche come cerniera. A tal fine, selezionare una delle cerniere già definite nell'elenco o definire un nuovo tipo di cerniera con il pulsante
.
Esempio
- Tipo di accoppiamento Pilastro - Asta
Con i parametri della Regola 1, vengono generati accoppiamenti del nodo per tutte le aste verticali del modello con aste che si trovano a una distanza massima di 32 cm.
