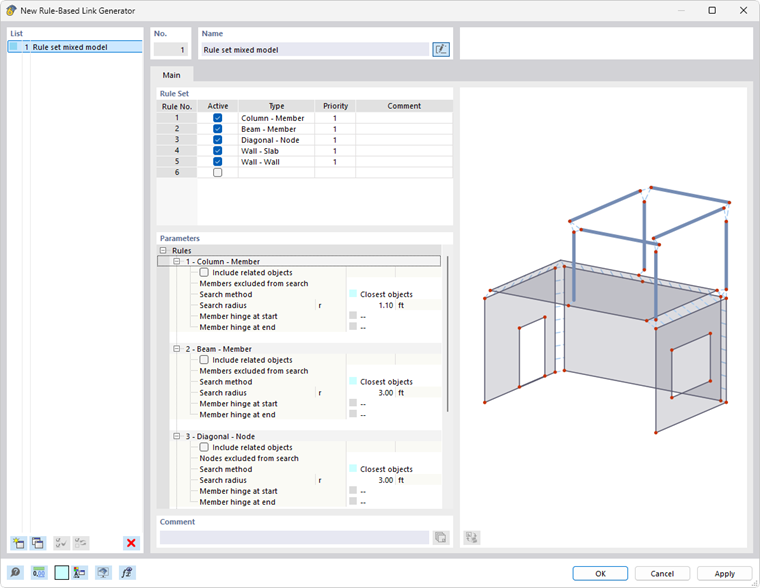

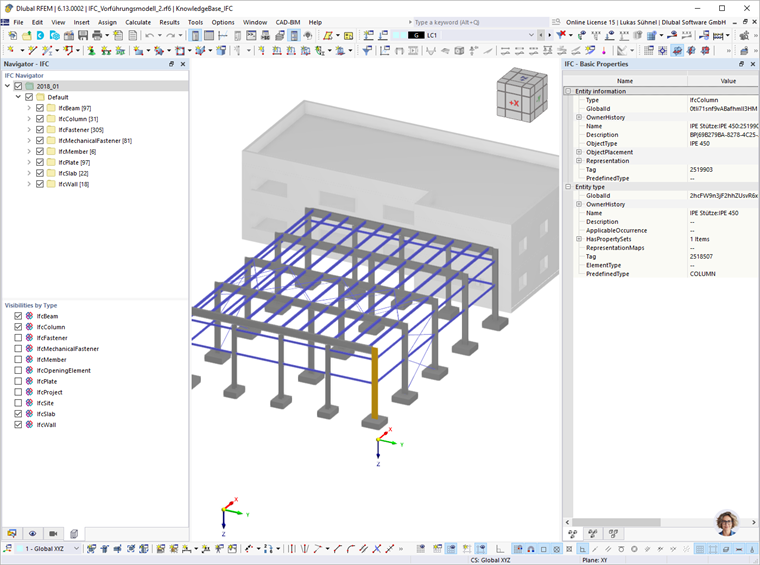

Após a importação de um arquivo CAD, frequentemente surge o problema de que elementos interconectados no modelo estrutural não estão conectados. A função Gerador de Acoplamento Baseado em Regras facilita a tarefa de conectar objetos: O programa cria a conexão na forma de barras rígidas e acoplamentos rígidos.
Conjunto de Regras
Em um chamado 'Conjunto de Regras', você define uma ou mais regras para a geração de acoplamentos. Elas são aplicáveis a tipos específicos de objetos. Os detalhes dessas regras são definidos na seção Parâmetros.
Na coluna 'Ativo', você pode controlar se uma regra deve ser aplicada. Se você marcar o campo de seleção, será adicionada automaticamente uma linha para uma nova regra.

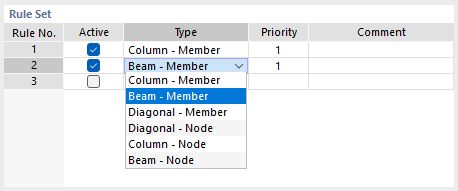

Um papel importante para a geração de acoplamentos é desempenhado pelo 'Tipo': Ele decide entre quais tipos de objetos as conexões serão criadas. Várias opções estão disponíveis na lista.
A função de cada tipo é descrita na tabela.
| Tipo | Acoplamento de Objetos |
|---|---|
| Pilar - Barra | Barras verticais com barras em qualquer posição |
| Viga - Barra | Barras horizontais com barras em qualquer posição |
| Diagonal - Barra | Barras inclinadas com barras em qualquer posição |
| Diagonal - Nó | Barras inclinadas com nós ao redor |
| Pilar - Nó | Barras verticais com nós ao redor |
| Viga - Nó | Barras horizontais com nós ao redor |
Os tipos são baseados no seguinte conceito: Os "Objetos de Origem" (primeira designação no par de tipos) são conectados aos "Objetos Alvo" (segunda designação) da forma mais curta através de Acoplamentos de Nódulos. Se necessário, nós são automaticamente gerados nos Objetos Alvo.
A ordem das regras no conjunto de regras também define as prioridades pelas quais os objetos serão acoplados. Na coluna 'Prioridade', você pode alterar essa automação atribuindo uma prioridade mais baixa (2) a uma regra.
Parâmetros
Na seção inferior, você pode definir os detalhes para cada regra. Eles correspondem, em princípio, aos padrões que se aplicam a Acoplamentos de Nódulos.
Método de Busca
Atualmente, apenas a opção 'Objetos mais Próximos' está disponível. O programa procura qual objeto (barra ou nó) dentro do raio definido tem a menor distância ao objeto de origem. Este objeto é então conectado com uma barra rígida.
Raio de Busca
Os acoplamentos são criados apenas para objetos que estão dentro de um certo raio ao redor do objeto de origem.
Nós/Barras/Superfícies Excluídas da Busca
Se determinados objetos dentro da área de busca não devem ser acoplados, insira os números desses objetos alvo. Use a opção de seleção gráfica por meio do botão
, que fica acessível ao clicar no campo de entrada.
Incluir Objetos Associados
Objetos associados são automaticamente excluídos da busca. Estes são, por exemplo, objetos integrados ou objetos de definição como nós usados na definição de barras. Se você marcar o campo de seleção, esses objetos também serão considerados na busca.
Articulação de Barra
Os objetos são, por padrão, conectados rigidamente. Você também pode optar por uma conexão articulada. Selecione na lista uma das articulações já definidas ou defina um novo tipo de articulação com o botão
.

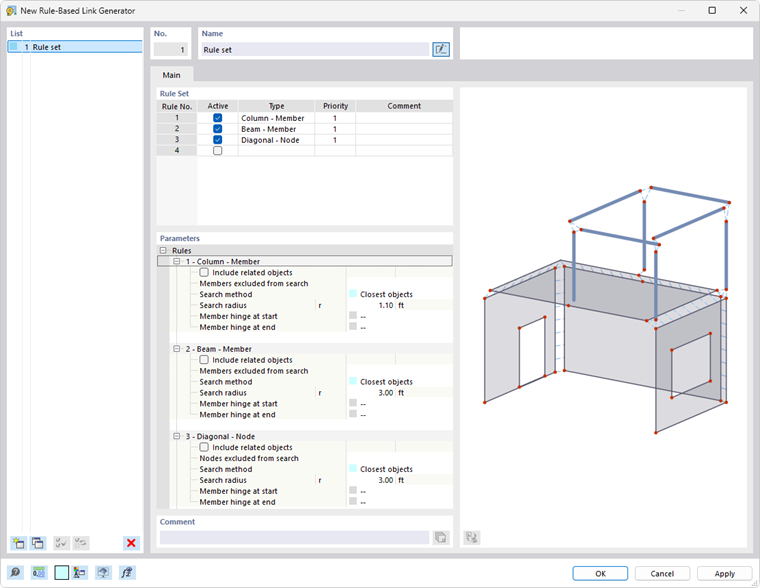

Exemplo
- Tipo de Acoplamento Pilar - Barra
Com os parâmetros da regra 1, serão gerados acoplamentos nodais para todas as barras verticais do modelo com barras que estejam a uma distância máxima de 32 cm.
