Generator sprzężeń oparty na regułach

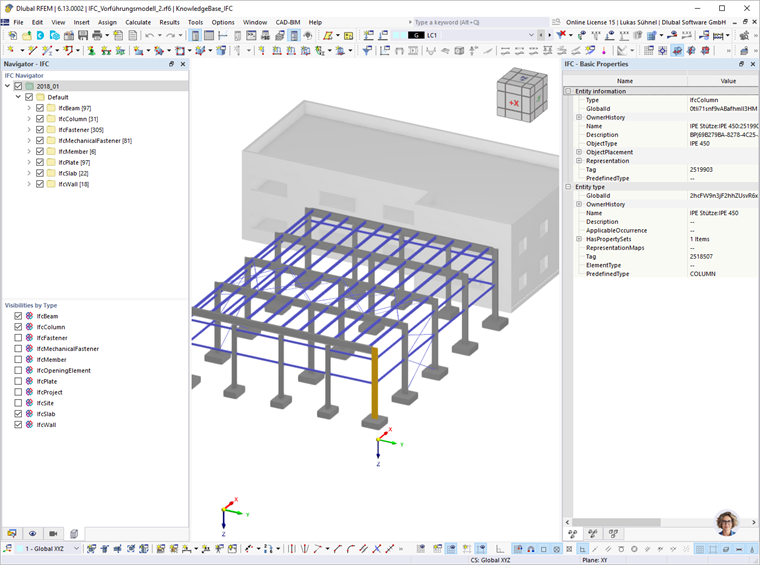

Po imporcie pliku CAD często pojawia się problem polegający na tym, że powiązane ze sobą elementy nie mają połączenia w modelu statycznym. Funkcja Generatory łączników oparte na regułach ułatwia zadanie łączenia obiektów: Program tworzy połączenie w postaci prętów sztywnych i połączeń sztywnych.

Ważne

Można zdefiniować kilka generatorów z regułami. W podstawowych danych modelu, w zakładce Ustawienia i opcje, należy określić, który generator łączników ma być aktywny dla modelu.

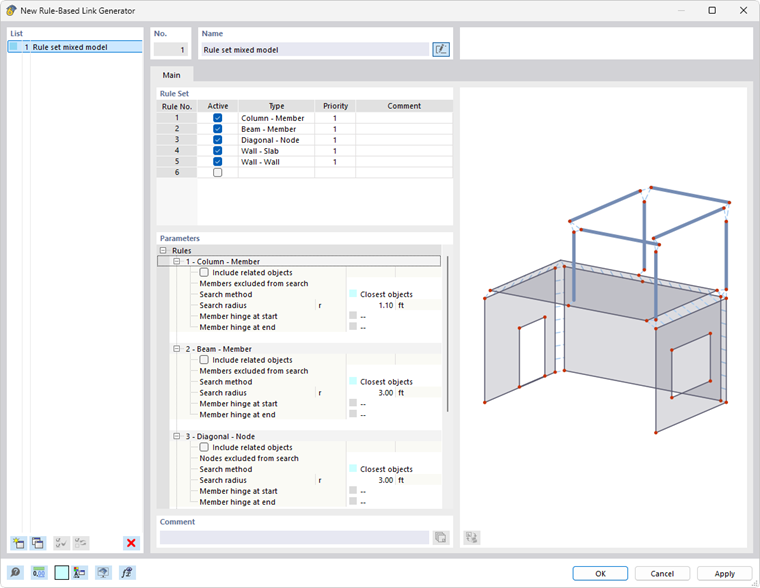

Zestaw reguł

W tzw. 'zestawie reguł' definiuje się jedną lub więcej reguł generowania łączników. Każda z nich dotyczy określonych typów obiektów. Szczegóły tych reguł definiuje się w sekcji Parametry.

W kolumnie 'Aktywna' można sterować, czy dana reguła ma być stosowana. Po zaznaczeniu pola wyboru automatycznie dodawany jest wiersz dla kolejnej reguły.

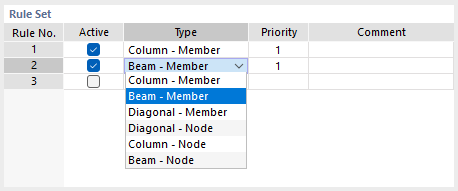

Ważną rolę w tworzeniu łączników odgrywa 'Typ': Określa on, pomiędzy jakimi rodzajami obiektów tworzone są połączenia. Na liście dostępnych jest kilka opcji do wyboru.

Funkcję poszczególnych typów opisano w tabeli.

Typ Łączenie obiektów
Słup - Pręt Pręty pionowe z prętami w dowolnym położeniu
Belka - Pręt Pręty poziome z prętami w dowolnym położeniu
Krzyżulec - Pręt Pręty ukośne z prętami w dowolnym położeniu
Krzyżulec - Węzeł Pręty ukośne z węzłami w zasięgu
Słup - Węzeł Pręty pionowe z węzłami w zasięgu
Belka - Węzeł Pręty poziome z węzłami w zasięgu

Typy opierają się na następującej koncepcji: "Obiekty źródłowe" (pierwsze określenie w parze typów) są łączone z "obiektami docelowymi" (drugie określenie) w najkrótszy możliwy sposób za pomocą Skrępowań węzłowych. W razie potrzeby na obiektach docelowych automatycznie tworzone są węzły.

Kolejność reguł w zestawie reguł określa również priorytety, według których obiekty są łączone. W kolumnie 'Priorytet' można jednak zmienić tę automatykę, przypisując regule niższy priorytet (2).

Parametry

W dolnej sekcji można określić szczegóły dla każdej reguły. Odpowiadają one zasadniczo wytycznym obowiązującym dla Skrępowań węzłowych.

Metoda wyszukiwania

Obecnie dostępna jest tylko opcja 'Najbliższe obiekty'. Program wyszukuje, który obiekt (pręt lub węzeł) w zdefiniowanym promieniu znajduje się w najmniejszej odległości od obiektu źródłowego. Obiekt ten jest następnie łączony prętem sztywnym.

Promień wyszukiwania

Łączniki są tworzone tylko dla obiektów znajdujących się w określonym promieniu wokół obiektu źródłowego.

Węzły/Pręty/Powierzchnie wykluczone z wyszukiwania

Jeśli określone obiekty docelowe w obszarze wyszukiwania nie mają być łączone, należy podać numery tych obiektów. Należy skorzystać z możliwości wyboru graficznego za pomocą przycisku Wybór węzłów , który jest dostępny po kliknięciu w pole wprowadzania.

Dołącz obiekty powiązane

Obiekty powiązane są automatycznie wykluczane z wyszukiwania. Są to na przykład obiekty zintegrowane lub obiekty definicyjne, takie jak węzły używane do definiowania prętów. Jeśli pole wyboru jest zaznaczone, obiekty te będą również brane pod uwagę podczas wyszukiwania.

Przegub prętowy

Domyślnie obiekty są łączone w sposób sztywny na zginanie. Łącznik można również wykonać jako przegubowy. W tym celu należy wybrać z listy jeden z już zdefiniowanych przegubów lub zdefiniować nowy typ przegubu za pomocą przycisku Nowy .

Przykład

  • Typ łącznika Słup - Pręt

Zgodnie z parametrami reguły 1, dla wszystkich pionowych prętów modelu tworzone są skrępowania węzłowe z prętami znajdującymi się w odległości maksymalnie 32 cm.
