Después de importar un archivo CAD, a menudo surge el problema de que los elementos conectados en el modelo físico no presentan ninguna conexión entre sí. La función Generadores de acoplamiento basados en reglas facilita la tarea de acoplar objetos: El programa genera la conexión en forma de barras rígidas y acoplamientos rígidos.

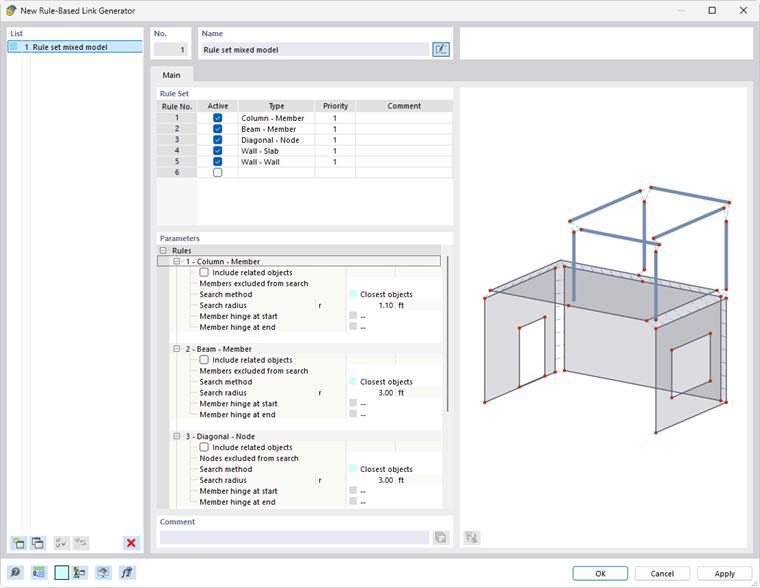

Conjunto de reglas
En un denominado 'Conjunto de reglas', defina una o varias reglas para la generación de acoplamientos. Se aplican respectivamente a tipos de objetos específicos. Los detalles de estas reglas se definen en la sección Parámetros.
En la columna 'Activo', puede controlar si se debe aplicar una regla. Si marca la casilla de verificación, se añadirá automáticamente una línea para una regla adicional.

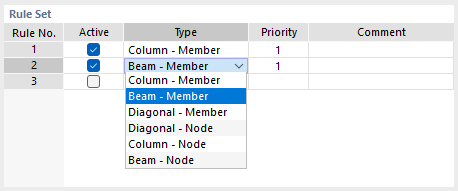

El 'Tipo' juega un papel importante para la generación de acoplamientos: Decide entre qué tipos de objetos se generan las conexiones. La lista ofrece varias posibilidades para elegir.
La función de cada tipo se describe en la tabla.
| Tipo | Acoplamiento de objetos |
|---|---|
| Pilar - Barra | Barras verticales con barras en cualquier posición |
| Viga - Barra | Barras horizontales con barras en cualquier posición |
| Diagonal - Barra | Barras inclinadas con barras en cualquier posición |
| Diagonal - Nudo | Barras inclinadas con nudos en el entorno |
| Pilar - Nudo | Barras verticales con nudos en el entorno |
| Viga - Nudo | Barras horizontales con nudos en el entorno |
Los tipos se basan en el siguiente concepto: Los "objetos de origen" (primera designación en el par de tipos) se conectan por el camino más corto mediante Acoplamientos de nudo con los "objetos de destino" (segunda designación). Si es necesario, se generan automáticamente nudos en los objetos de destino.
El orden de las reglas en el conjunto de reglas también define las prioridades según las cuales se acoplan los objetos. Sin embargo, puede cambiar esta configuración automática en la columna 'Prioridad' asignando una prioridad menor (2) a una regla.
Parámetros
En la sección inferior, puede definir los detalles de cada regla. Corresponden en principio a las especificaciones que se aplican a los Acoplamientos de nudo.
Método de búsqueda
Actualmente, solo está disponible la opción 'Objetos más próximos'. El programa busca qué objeto (barra o nudo) dentro del radio definido tiene la menor distancia al objeto de origen. Este objeto se acopla entonces con una barra rígida.
Radio de búsqueda
Los acoplamientos solo se generan para objetos que se encuentran dentro de un radio específico alrededor del objeto de origen.
Nudos/Barras/Superficies excluidos de la búsqueda
Si dentro del área de búsqueda no se deben acoplar ciertos objetos, introduzca los números de estos objetos de destino. Utilice la opción de selección gráfica mediante el botón
, accesible haciendo clic en el campo de entrada.
Incluir objetos relacionados
Los objetos relacionados se excluyen automáticamente de la búsqueda. Estos son, por ejemplo, objetos integrados u objetos de definición como nudos que se utilizan para definir barras. Si marca la casilla de verificación, estos objetos también se considerarán en la búsqueda.
Articulación de barra
Por defecto, los objetos se conectan de forma rígida a flexión. También puede ejecutar el acoplamiento como articulado. Para ello, seleccione una de las articulaciones ya definidas en la lista o defina un nuevo tipo de articulación con el botón
.
Ejemplo
- Tipo de acoplamiento Pilar - Barra
Con los parámetros de la regla 1, se generan acoplamientos de nudo para todas las barras verticales del modelo con barras que se encuentran a una distancia máxima de 32 cm.
