Po importu CAD souboru často vzniká problém, že související prvky ve statickém modelu nemají žádné spojení. Funkce Generátory vazeb založené na pravidlech usnadňuje spojování objektů: Program vytváří spojení ve formě tuhých prutů a tuhých vazeb.

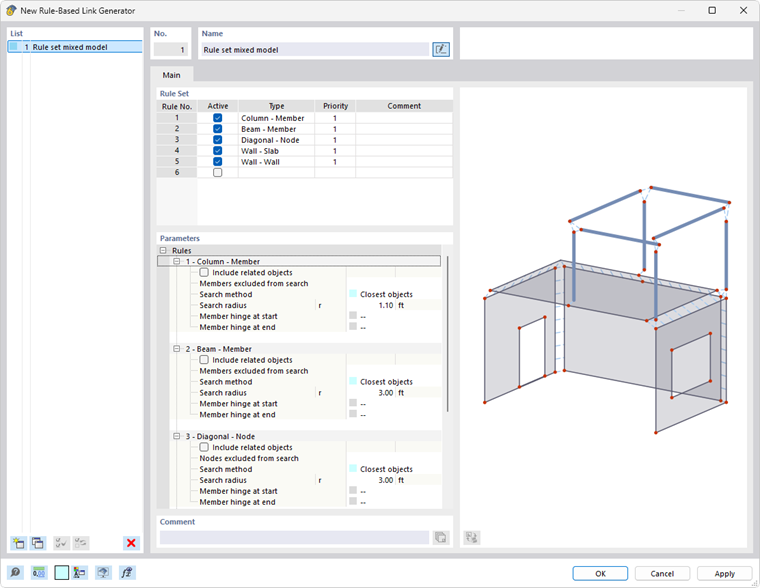

Sada pravidel
V takzvané 'sadě pravidel' definujete jedno nebo více pravidel pro generování vazeb. Platí vždy pro určité typy objektů. Podrobnosti těchto pravidel definujete v části Parametry.
Ve sloupci 'Aktivní' můžete řídit, zda má být pravidlo použito. Pokud zaškrtnete políčko, automaticky se přidá řádek pro další pravidlo.

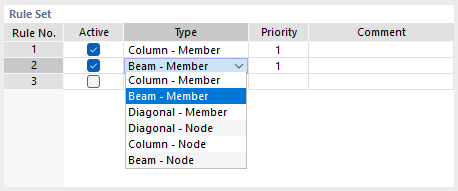

Důležitou roli pro vytváření vazeb hraje 'Typ': Rozhoduje, mezi jakými druhy objektů se vytvářejí spojení. V seznamu je k dispozici několik možností.
Funkce jednotlivých typů je popsána v tabulce.
| Typ | Vazba objektů |
|---|---|
| Sloup - Prut | Svislé pruty s pruty v libovolné poloze |
| Nosník - Prut | Vodorovné pruty s pruty v libovolné poloze |
| Diagonála - Prut | Šikmé pruty s pruty v libovolné poloze |
| Diagonála - Uzel | Šikmé pruty s uzly v okolí |
| Sloup - Uzel | Svislé pruty s uzly v okolí |
| Nosník - Uzel | Vodorovné pruty s uzly v okolí |
Typy jsou založeny na následujícím konceptu: "Zdrojové objekty" (první označení v páru typu) jsou spojeny uzlovými vazbami nejkratší cestou s "cílovými objekty" (druhé označení). V případě potřeby se na cílových objektech automaticky vytvoří uzly.
Pořadí pravidel v sadě pravidel také určuje priority, podle kterých jsou objekty spojovány. Ve sloupci 'Priorita' však můžete tuto automatiku změnit tím, že pravidlu přiřadíte nižší prioritu (2).
Parametry
Ve spodní části můžete definovat podrobnosti pro každé pravidlo. V zásadě odpovídají specifikacím, které platí pro Uzlové vazby.
Metoda vyhledávání
V současné době je k dispozici pouze možnost 'Nejbližší objekty'. Program hledá, který objekt (prut nebo uzel) v definovaném poloměru má nejmenší vzdálenost od zdrojového objektu. Tento objekt je pak spojen tuhým prutem.
Poloměr vyhledávání
Vazby se vytvářejí pouze pro objekty, které se nacházejí v určitém poloměru kolem zdrojového objektu.
Uzly/Pruty/Plochy vyloučené z vyhledávání
Pokud se v oblasti vyhledávání nemají určité objekty spojit, zadejte čísla těchto cílových objektů. Použijte možnost grafického výběru pomocí tlačítka
, které je přístupné po kliknutí do vstupního pole.
Zahrnout související objekty
Související objekty jsou automaticky vyloučeny z vyhledávání. Jedná se například o integrované objekty nebo definiční objekty, jako jsou uzly používané k definici prutů. Pokud zaškrtnete toto políčko, budou tyto objekty při vyhledávání také zohledněny.
Kloub na konci prutu
Objekty jsou standardně spojeny momentově tuze. Vazbu můžete provést také jako kloubovou. Za tímto účelem vyberte v seznamu jeden z již definovaných kloubů nebo definujte nový typ kloubu pomocí tlačítka
.
Příklad
- Typ vazby Sloup - Prut
S parametry pravidla 1 se pro všechny svislé pruty modelu vytvoří uzlové vazby s pruty, které jsou ve vzdálenosti maximálně 32 cm.
