Funkcja Połącz pręty skośne w menu Narzędzia → Modyfikuj pręty pozwala tworzyć połączenia między prętami, które przebiegają oddzielnie w przestrzeni. Alternatywnie można użyć przycisku
lub

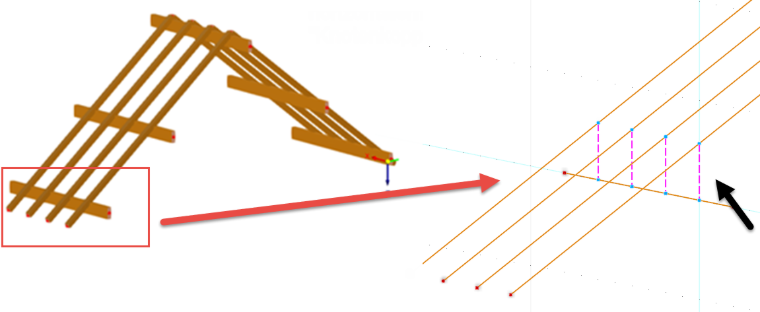

na pasku narzędzi CAD (patrz rysunek [[003437#image046318 Narzędzia modelowania]). Dzięki temu w modelu konstrukcyjnym można łączyć obiekty, które po imporcie pliku CAD nie mają połączenia geometrycznego (na przykład krokwie na płatwiach dachu). Wtedy nie trzeba dostosowywać położenia obiektów.
Przed wywołaniem funkcji nie trzeba zaznaczać prętów.
Wybieraj pręty kolejno w oknie roboczym za pomocą kliknięcia myszą. Można również wpisać numery obiektów. Po najechaniu kursorem myszy na drugi pręt podgląd pokazuje łącznik. Kliknięcie pręta powoduje utworzenie połączenia.
Łączenie wielu obiektów
Aby połączyć kilka prętów z jednym pręttem, po wybraniu pierwszego obiektu kliknij przycisk

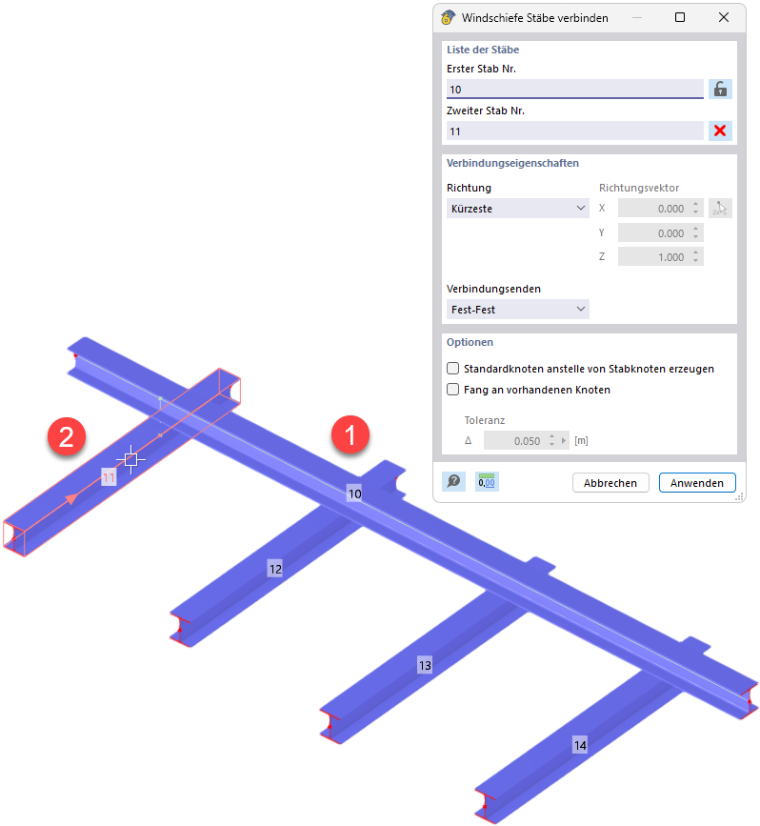

: Obiekt zostanie zablokowany. Można teraz kolejno klikać wszystkie pręty, które mają być połączone z obiektem. Na rysunku Połącz pręty skośne byłyby to pręty od 11 do 14, które można połączyć łącznikami z leżącym powyżej prętem 10.
Właściwości połączenia
Wybierz z listy kierunek, w którym ma zostać utworzone połączenie:
- Najkrótszy: Program tworzy linię prostopadłą między środkami obu prętów.
- Równolegle do globalnego X/Y/Z: Łącznik jest tworzony w kierunku jednej z osi układu współrzędnych XYZ.
- Zdefiniowany przez użytkownika: Podaj wektor kierunkowy lub zdefiniuj go graficznie za pomocą przycisku
.
Za pomocą opcji dostępnych na liście końców połączenia można określić sposób połączenia prętów:
- Sztywno-sztywne
- Sztywno-przegubowe
- Przegubowo-przegubowe
Opcje
Domyślnie przy tworzeniu łączników na obiektach oryginalnych powstają węzły typu Węzeł na pręcie, dzięki czemu pręty pozostają bez podziału. Jeśli ma nastąpić podział obiektów oryginalnych, zaznacz pole wyboru Utwórz węzły standardowe zamiast węzłów pręta.
Opcja Przyciągaj do istniejących węzłów pozwala umieścić łącznik na już istniejących węzłach na prętach.
